модель 2005 года
- Модель ZR900
- Код модели ZR 900 BLACK (S2005ZRJCAUSB)

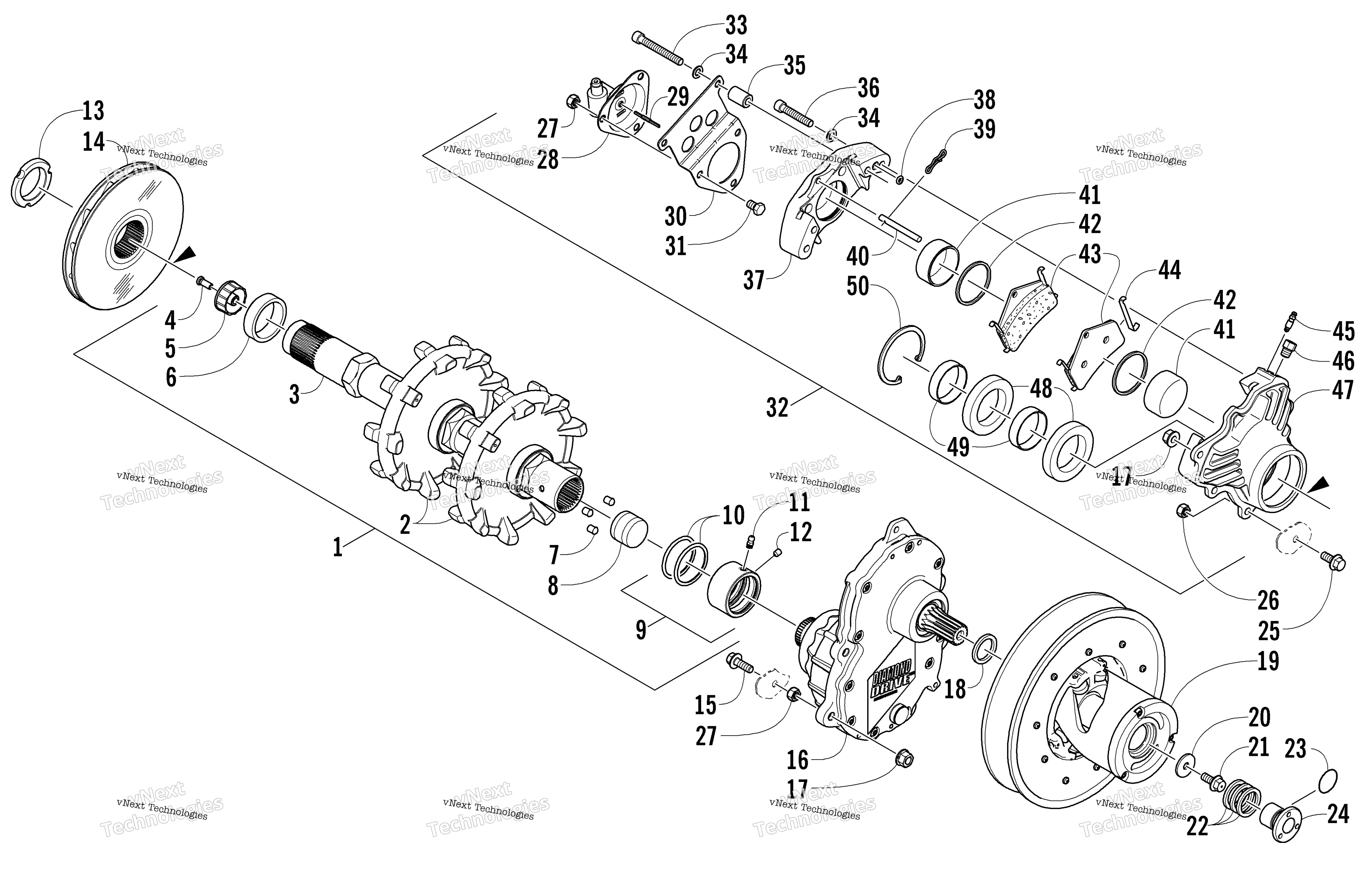

Схема привода Train And Brake Assemblies для ZR 900 BLACK (S2005ZRJCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Track Drive Assembly (inc. 2-12) art. 0728-127
По запросу
2
Sprocket, Drive art. 1602-517
По запросу
3
Driveshaft art. 1602-758
По запросу
4
Втулка спидометра Arctic Cat art. 0120-247
По запросу
5
Plug, Driveshaft art. 1602-353
По запросу
6
Collar art. 1602-315
По запросу
7
Pin, Locking art. 1602-762
По запросу
8
Plug, Driveshaft art. 1602-765
По запросу
9
Collar, Lock (inc. 10-12) art. 0702-656
По запросу
10
O-Ring art. 1602-764
По запросу
11
Фиттинг art. 1623-010
По запросу
12
Screw, Set art. 8080-203
По запросу
13
Nut, Retaining art. 1602-355
По запросу
14
Диск тормозной Arctic Cat art. 1602-656
от 25 410 ₽
15
Screw, Cap art. 8020-133
По запросу
16
Gearcase, Drive - Assembly - 66T/54T 5P art. 0702-794
По запросу
17
Nut, Lock art. 8048-426
По запросу
18
Washer, Shim (.060 in.) art. 0648-443
По запросу
18
Washer, Shim (.030 in.) art. 0648-442
По запросу
19
KIT,DRIVEN CLUTCH art. 0726-257
По запросу
20
Washer art. 1623-072
По запросу
21
Screw, Cap art. 1623-275
По запросу
22
Шайба регулировочная ведомого вариатора Arctic Cat art. 0648-714
от 368 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
22
Шайба Arctic Cat art. 0648-715
от 3 002 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
22
Шайба Arctic Cat art. 0648-716
от 3 002 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
23
Уплотнительное кольцо Arctic Cat art. 0648-441
от 116 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
24
Adjuster, Sheave art. 0648-440
По запросу
25
Болт Arctic Cat art. 8020-130
от 578 ₽
26
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
27
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
28
Adapter, Drive art. 0620-285
По запросу
29
CABLE,DRIVE ADAPTOR art. 0120-248
По запросу
30
Bracket, Mounting - Drive Adapter art. 0720-016
По запросу
31
Screw, Cap art. 8002-127
По запросу
32
Caliper, Brake Assembly (inc. 33-50) art. 1602-357
По запросу
33
Screw, Cap art. 1602-670
По запросу
34
WASHER-HYD BRAKE art. 0402-165
По запросу
35
Spacer, Speedometer Bracket art. 2602-132
По запросу
36
Screw, Cap art. 1602-671
По запросу
38
O-Ring, Housing art. 0602-729
По запросу
39
Clip, Hairpin art. 1602-467
По запросу
40
Pin, Retaining - Brake Pad art. 1602-464
По запросу
41
Piston art. 1602-461
По запросу
42
O-Ring art. 1602-669
По запросу
43
Колодки тормозные Arctic Cat art. 0702-563
от 1 831 ₽
44
Clip, Anti-Rattle art. 1602-466
По запросу
45
Fitting, Bleed art. 1602-458
По запросу
46
Fitting, Adapter - 1/8 NPT/DBL Flare art. 0602-590
По запросу
48
Подшипник приводного вала 45 х 68 мм Arctic Cat art. 2602-131
от 10 868 ₽
49
Втулка приводного вала Arctic Cat art. 1602-463
от 4 085 ₽
50
Стопорное кольцо Arctic Cat art. 1602-456
от 3 476 ₽
