модель 2006 года
- Модель Crossfire 600
- Код модели CROSSFIRE 600 EFI BLACK (S2006CFD36USB)

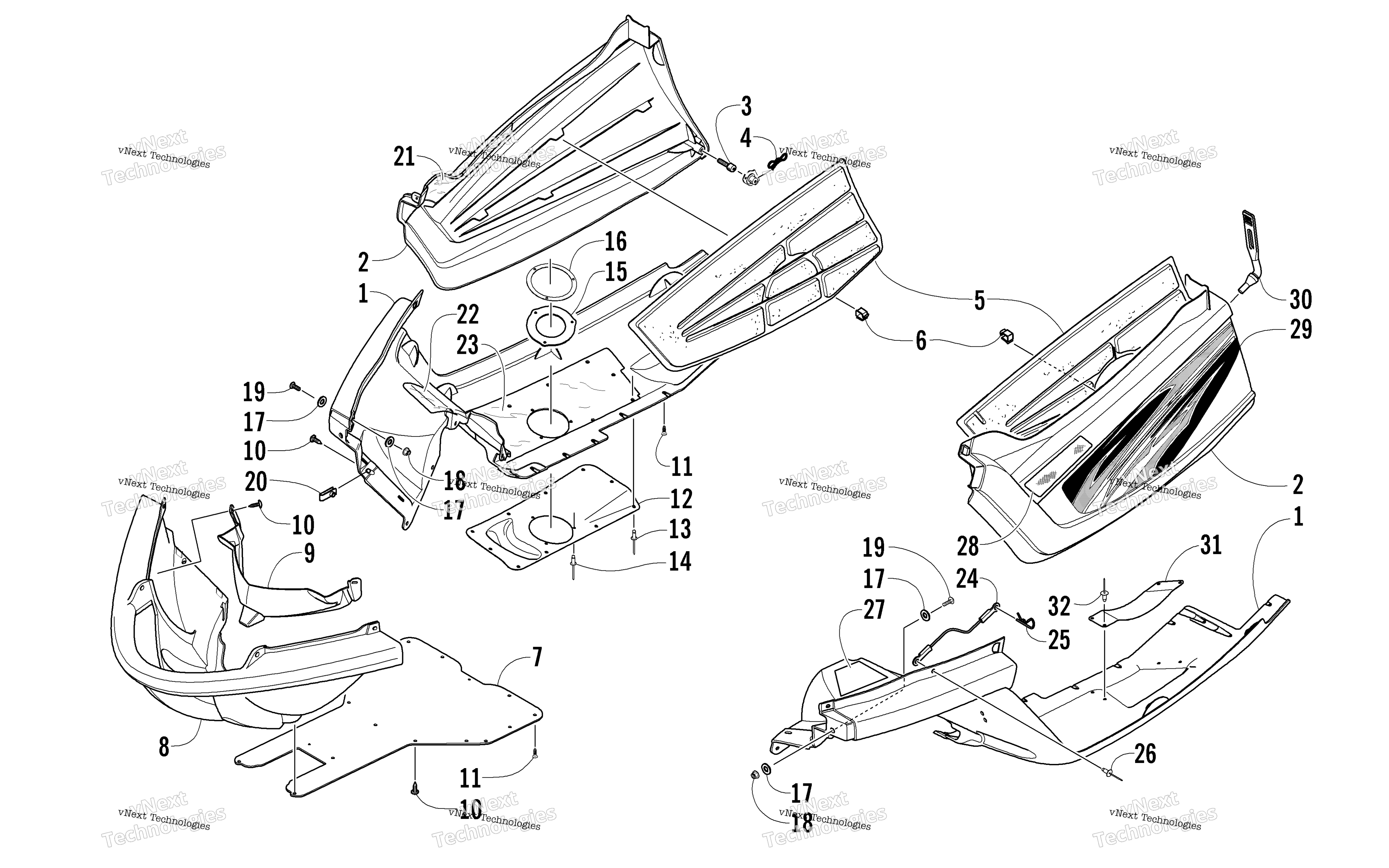

Схема Belly поддон узла для CROSSFIRE 600 EFI BLACK (S2006CFD36USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan - Left Black art. 3706-209
По запросу
1
Belly Pan - Right Black art. 3706-216
По запросу
2
Panel, Access - Left Black art. 4606-257
По запросу
2
Panel, Access - Right Black art. 4606-256
По запросу
3
Screw, Retaining - Access Panel art. 1623-666
По запросу
4
Clip, Retaining art. 1623-546
По запросу
5
Foam, Side Panel - Right art. 0617-502
По запросу
5
Foam, Side Panel - Left art. 0617-503
По запросу
6
Clip, Cable art. 0123-394
По запросу
7
Belly Pan, Center Black art. 3606-867
По запросу
8
BELLY PAN,FRT BUMPER-BLK art. 4606-040
По запросу
9
Пластик-накладка передней части ( морды) Arctic Cat art. 2606-911
По запросу
10
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
11
Винт Arctic Cat art. 2623-164
от 368 ₽
12
Shield, Heat art. 1712-189
По запросу
13
Rivet art. 8060-510
По запросу
14
Rivet art. 0623-778
По запросу
15
Seal, Exhaust - Outlet art. 1612-893
По запросу
16
Plate, Exhaust - Outlet art. 1712-174
По запросу
17
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
18
Nut, Lock art. 8047-366
По запросу
19
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
20
Clip, U-Nut art. 1623-030
По запросу
21
Foil, Protective - Access Panel art. 4606-157
По запросу
22
Foil, Protective - Upper art. 4606-266
По запросу
23
Foil, Protective - Lower art. 4606-267
По запросу
24
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
25
Clip, Hairpin art. 0605-283
По запросу
26
Rivet art. 8061-426
По запросу
27
Decal, Clutching art. 7611-172
По запросу
28
Decal, Reflector - Amber - Right art. 7611-160
По запросу
28
Decal, Reflector - Amber - Left art. 7611-161
По запросу
29
Decal, Access Panel - Right art. 7611-044
По запросу
29
Decal, Access Panel - Left art. 7611-045
По запросу
30
Петля капота Arctic Cat art. 2606-624
от 1 292 ₽
31
Protector, Belly Pan art. 4606-381
По запросу
32
Rivet art. 8061-506
По запросу
