модель 2006 года
- Модель Crossfire 600
- Код модели CROSSFIRE 600 EFI BLACK (S2006CFD36USB)

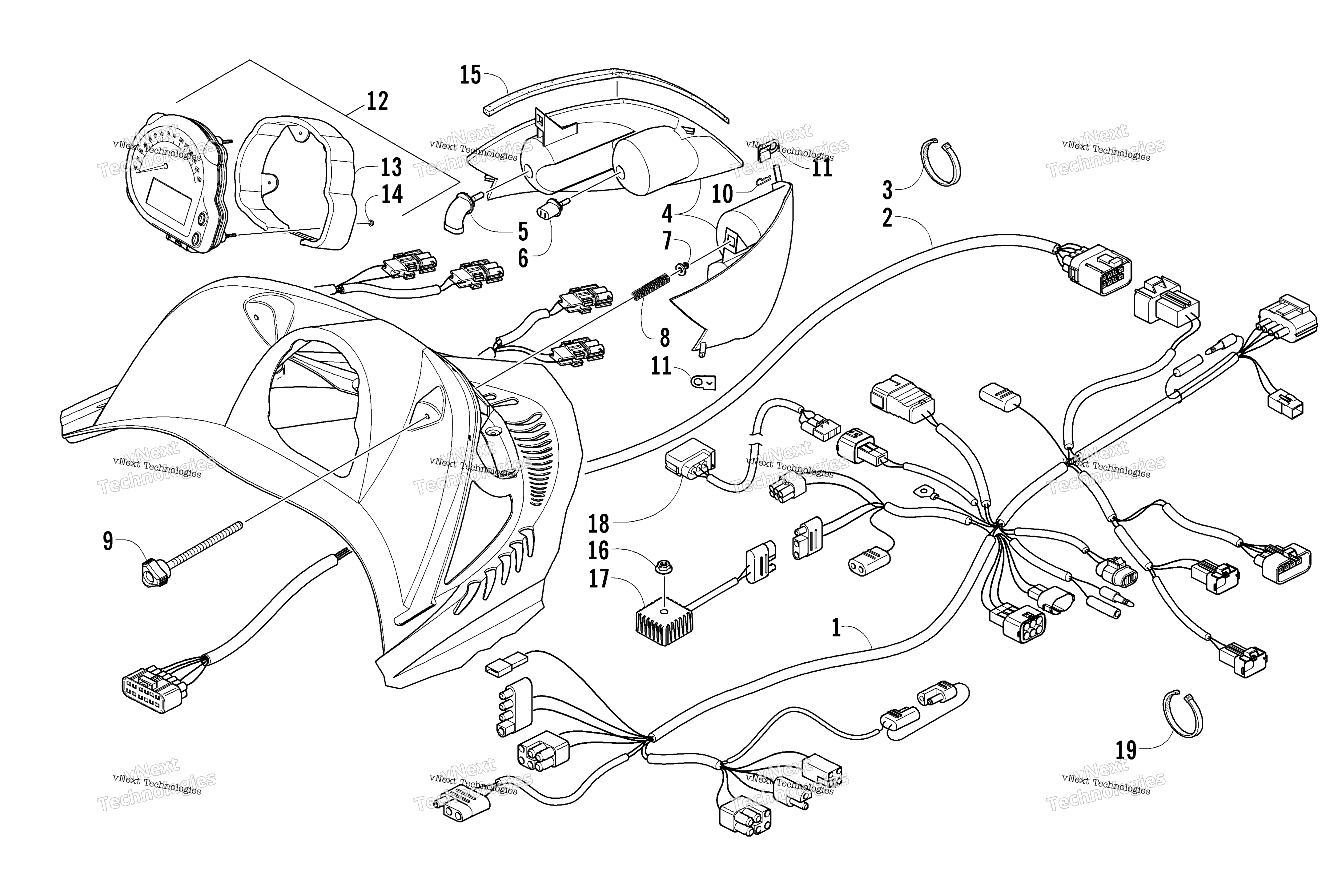

Схема headlight, Instruments, и Wiring Assemblies для CROSSFIRE 600 EFI BLACK (S2006CFD36USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Harness, Main art. 1686-279
По запросу
2
Harness, Hood art. 1686-255
По запросу
3
Зажим Arctic Cat art. 0123-788
По запросу
4
Headlight Assembly - Left (inc. 5-6) art. 0609-849
По запросу
4
Lens/Reflector - Headlight - Right (inc. 5-6) art. 0609-694
По запросу
5
Лампа art. 0609-251
По запросу
6
Лампа art. 0609-693
По запросу
7
Insert art. 1623-025
По запросу
8
Spring, Adjuster art. 0623-360
По запросу
9
Screw, Adjuster art. 1623-024
По запросу
10
Clip, Hairpin art. 1623-137
По запросу
11
Clip - Left art. 1623-273
По запросу
11
Clip - Right art. 1623-272
По запросу
12
Tachometer/Speedometer (inc. 13-14) art. 0620-300
По запросу
13
Bracket, Retaining art. 0620-281
По запросу
14
Nut w/Washer art. 0620-280
По запросу
15
Foam, Hood/Headlight art. 0617-501
По запросу
16
Nut, Lock art. 8047-366
По запросу
17
Реле регулятор Arctic Cat art. 0630-182
от 5 593 ₽
18
Harness, Extension - Taillight art. 1686-160
По запросу
19
Tie, Cable - 4 in. art. 0123-811
По запросу
