модель 2006 года
- Модель Crossfire 600
- Код модели CROSSFIRE 600 EFI BLACK (S2006CFD36USB)

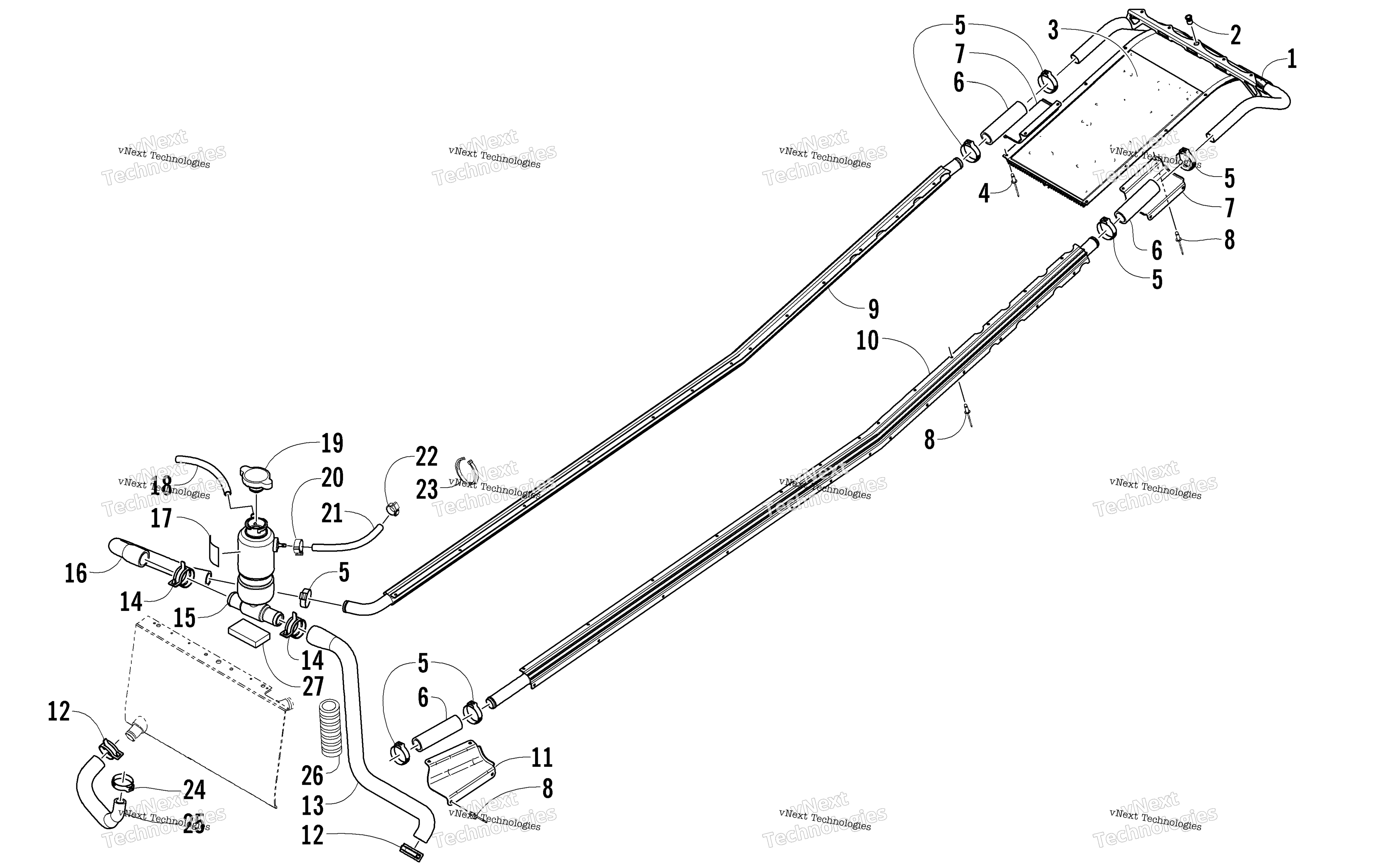

Схема системы охлаждения Assembly для CROSSFIRE 600 EFI BLACK (S2006CFD36USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat - Rear - Assembly (inc. 2-3) art. 3706-390
По запросу
2
Insert art. 0623-582
По запросу
3
Foam, Tunnel/Heat Exchanger art. 0617-509
По запросу
4
Заклепка Arctic Cat art. 8060-706
от 116 ₽
5
Clamp, Hose art. 1623-349
По запросу
6
Hose, Coolant art. 0610-552
По запросу
7
Protector, Hose - Rear art. 3606-564
По запросу
8
Rivet art. 8060-508
По запросу
8
Клепка Arctic Cat art. 8060-504
от 116 ₽
9
Heat Exchanger, Corner - Right - Formed - 141 art. 4606-772
По запросу
10
HEAT EXCH,CORNER-141"-L/H-FORMED art. 4606-773
По запросу
11
Protector, Hose - Front art. 3606-565
По запросу
12
Clamp, Hose art. 1623-229
По запросу
13
Hose, Coolant - Tank/Engine art. 0610-625
По запросу
14
Хомут Arctic Cat art. 1623-322
от 788 ₽
15
Tank, Coolant art. 2706-791
По запросу
16
Hose, Coolant Tank/Right Heat Exchanger art. 0610-553
По запросу
17
Decal, Fill Level - Coolant Tank art. 2611-758
По запросу
18
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
18
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
19
Cap, Mini Radiator - 13LBS art. 0606-268
По запросу
20
Clamp, Hose art. 0124-045
По запросу
21
Hose - 25 ft art. 0610-538
По запросу
22
Хомут Arctic Cat art. 0623-063
от 683 ₽
23
Зажим Arctic Cat art. 0123-788
По запросу
24
Хомут 25.6 Arctic Cat art. 1623-350
от 263 ₽
25
Hose, Coolant - Engine/Front Heat Exchanger art. 0610-626
По запросу
26
Conduit, Flexible art. 1619-038
от 110 ₽
27
Pad, Support - Coolant Tank art. 4606-102
По запросу
