модель 2006 года
- Модель Crossfire 700
- Код модели CROSSFIRE 700 EFI WEST YELLOWSTONE BLACK (S2006CFFWYUSB)

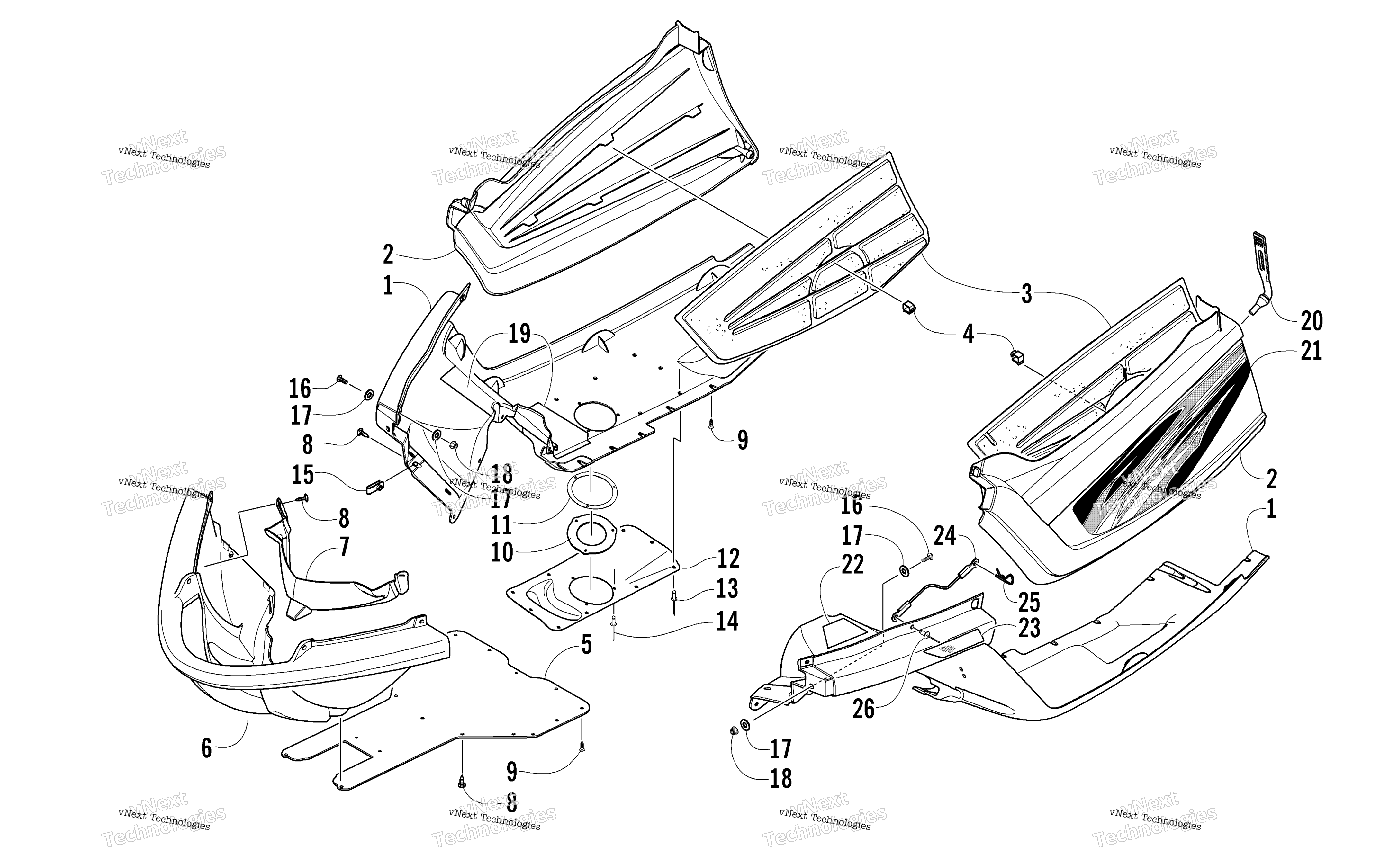

Схема Belly поддон узла для CROSSFIRE 700 EFI WEST YELLOWSTONE BLACK (S2006CFFWYUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
BELLY PAN-ASSY LH BLK art. 3706-585
По запросу
1
BELLY PAN-ASSY RH BLK art. 3706-586
По запросу
2
PANEL,ACCESS-RH-BLK-ASSY art. 3706-578
По запросу
2
PANEL,ACCESS-LH-BLK-ASSY art. 3706-579
По запросу
3
Foam, Side Panel - Right art. 0617-502
По запросу
3
Foam, Side Panel - Left art. 0617-503
По запросу
4
Clip, Cable art. 0123-394
По запросу
5
Belly Pan, Center Black art. 3606-867
По запросу
6
BELLY PAN,FRT BUMPER-BLK art. 4606-040
По запросу
7
Пластик-накладка передней части ( морды) Arctic Cat art. 2606-911
По запросу
8
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
9
Винт Arctic Cat art. 2623-164
от 368 ₽
10
Seal, Exhaust - Outlet art. 1612-893
По запросу
11
Plate, Exhaust - Outlet art. 1712-174
По запросу
12
Shield, Heat art. 1712-189
По запросу
13
Rivet art. 8060-510
По запросу
14
Rivet art. 0623-778
По запросу
15
Clip, U-Nut art. 1623-030
По запросу
16
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
17
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
18
Nut, Lock art. 8047-366
По запросу
19
Foil, Protective art. 0619-206
По запросу
20
Петля капота Arctic Cat art. 2606-624
от 1 292 ₽
21
Decal, Access Panel - Right art. 7611-044
По запросу
21
Decal, Access Panel - Left art. 7611-045
По запросу
22
Decal, Clutching art. 7611-064
По запросу
23
Decal, Reflector - Amber - Right art. 6611-514
По запросу
23
Decal, Reflector - Amber - Left art. 6611-515
По запросу
24
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
25
Clip, Hairpin art. 0605-283
По запросу
26
Rivet art. 8061-426
По запросу
