модель 2006 года
- Модель Crossfire 700
- Код модели CROSSFIRE 700 EFI WEST YELLOWSTONE BLACK (S2006CFFWYUSB)

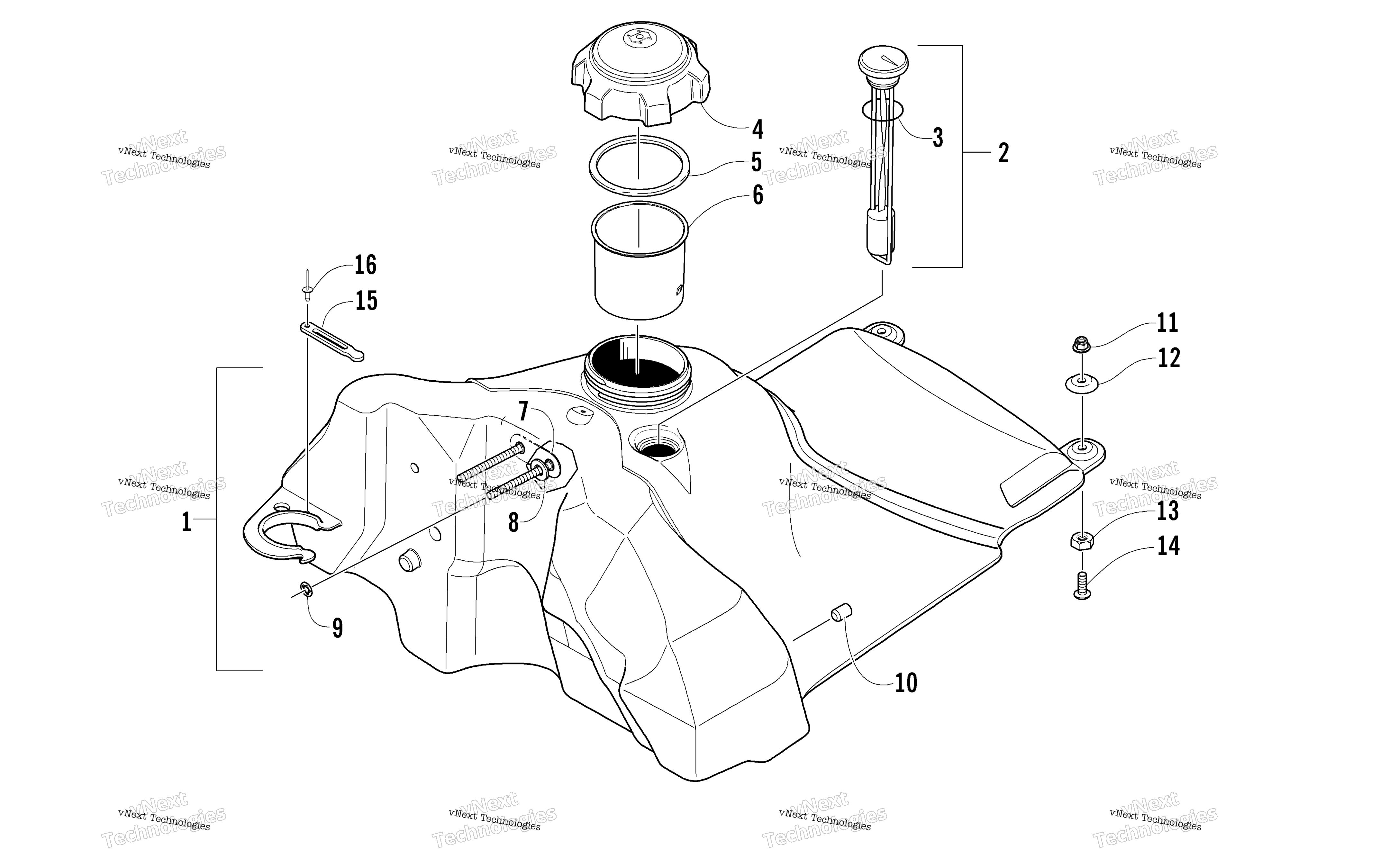

Схема узла топливного бака для CROSSFIRE 700 EFI WEST YELLOWSTONE BLACK (S2006CFFWYUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
TANK,GAS-S/P ASSY (inc. 2-10) art. 1770-088
По запросу
2
GAUGE,FUELW/GASKET (inc. 3) art. 1670-725
По запросу
3
Seal, Fuel Gauge art. 0470-400
По запросу
4
Cap, Gas Tank (inc. 4) art. 1670-447
от 2 432 ₽
5
Seal, Gas Tank Cap art. 1670-511
По запросу
6
Neck, Gas Tank Extension art. 1670-626
По запросу
7
Plate, Mounting - Steering Post art. 0605-769
По запросу
8
Washer, Rubber art. 1623-408
По запросу
9
Nut, Push art. 1623-355
По запросу
11
Nut, Lock art. 8047-366
По запросу
12
Washer, Cup art. 0123-765
По запросу
13
Nut art. 1623-077
По запросу
14
Screw, Machine art. 1623-689
По запросу
15
Strap, Hold-Down - Coolant Tank art. 3606-173
По запросу
16
Rivet art. 8061-628
По запросу
