модель 2006 года
- Модель Crossfire 700
- Код модели CROSSFIRE 700 EFI WEST YELLOWSTONE BLACK (S2006CFFWYUSB)

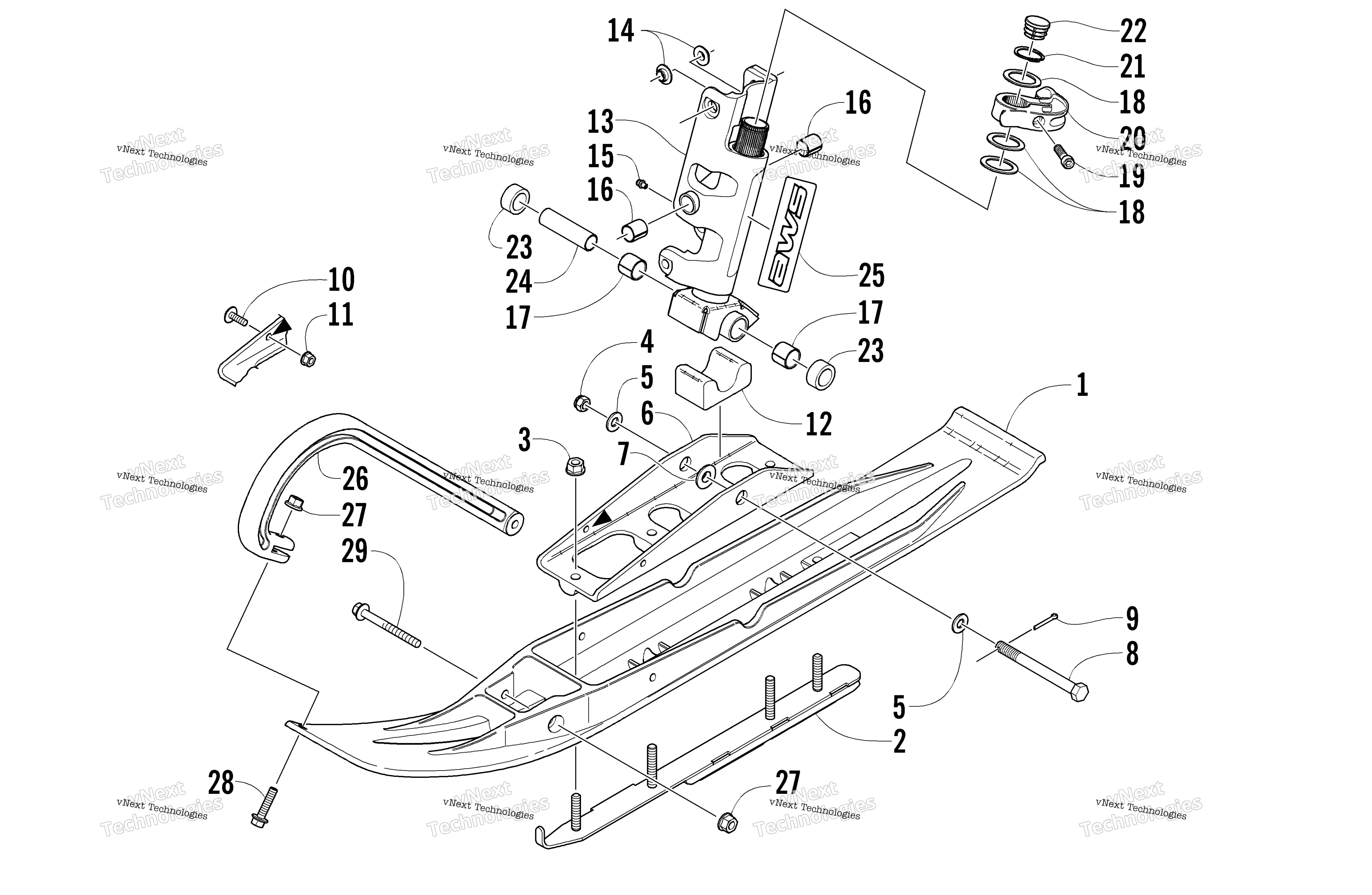

Схема Ski и Spindle узла для CROSSFIRE 700 EFI WEST YELLOWSTONE BLACK (S2006CFFWYUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Ski, Plastic Black art. 0703-958
По запросу
2
Конек лыжи левый Arctic Cat art. 0703-871
от 7 907 ₽
Аналог
4 810 ₽
Требуется 2 шт.
Подписаться
Аналог
3 840 ₽
Требуется 2 шт.
Подписаться
3
Spacer art. 1603-968
По запросу
4
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
5
Nut, Lock art. 0123-296
По запросу
6
Washer art. 0623-728
По запросу
7
Saddle, Ski Platinum (inc. 8) art. 1703-501
По запросу
8
Insert, Ski Saddle art. 0603-621
По запросу
9
Screw, Cap art. 0623-552
По запросу
10
Шплинт art. 0123-458
По запросу
11
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
12
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
13
Damper, Ski art. 2603-553
По запросу
14
Spindle, Steering - Left Platinum (inc. 15-22) art. 1703-631
По запросу
14
Spindle, Steering - Right Platinum (inc. 15-22) art. 1703-630
По запросу
15
Insert, Spindle art. 0603-647
По запросу
16
Фиттинг art. 1623-010
По запросу
17
Втулка Arctic Cat art. 0603-083
По запросу
18
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
19
Washer, Thrust art. 1603-203
По запросу
20
Screw, Cap art. 8005-584
По запросу
21
Шпиндель левый Arctic Cat art. 1703-413
от 3 161 ₽
22
Ring, Retaining art. 0623-796
По запросу
23
Cap art. 0623-831
По запросу
24
Spacer art. 1603-908
По запросу
25
AXLE,SPINDLE art. 2603-548
По запросу
26
Decal, “AWS” - Spindle art. 7611-060
По запросу
27
HANDLE,PLASTIC-BLACK art. 0603-624
По запросу
28
Nut, Lock art. 8048-426
По запросу
29
Screw, Cap art. 8020-135
По запросу
30
Screw, Cap art. 8020-143
По запросу
