модель 2006 года
- Модель M-7
- Код модели M7 153 GREEN (S2006M7F3CUSG)

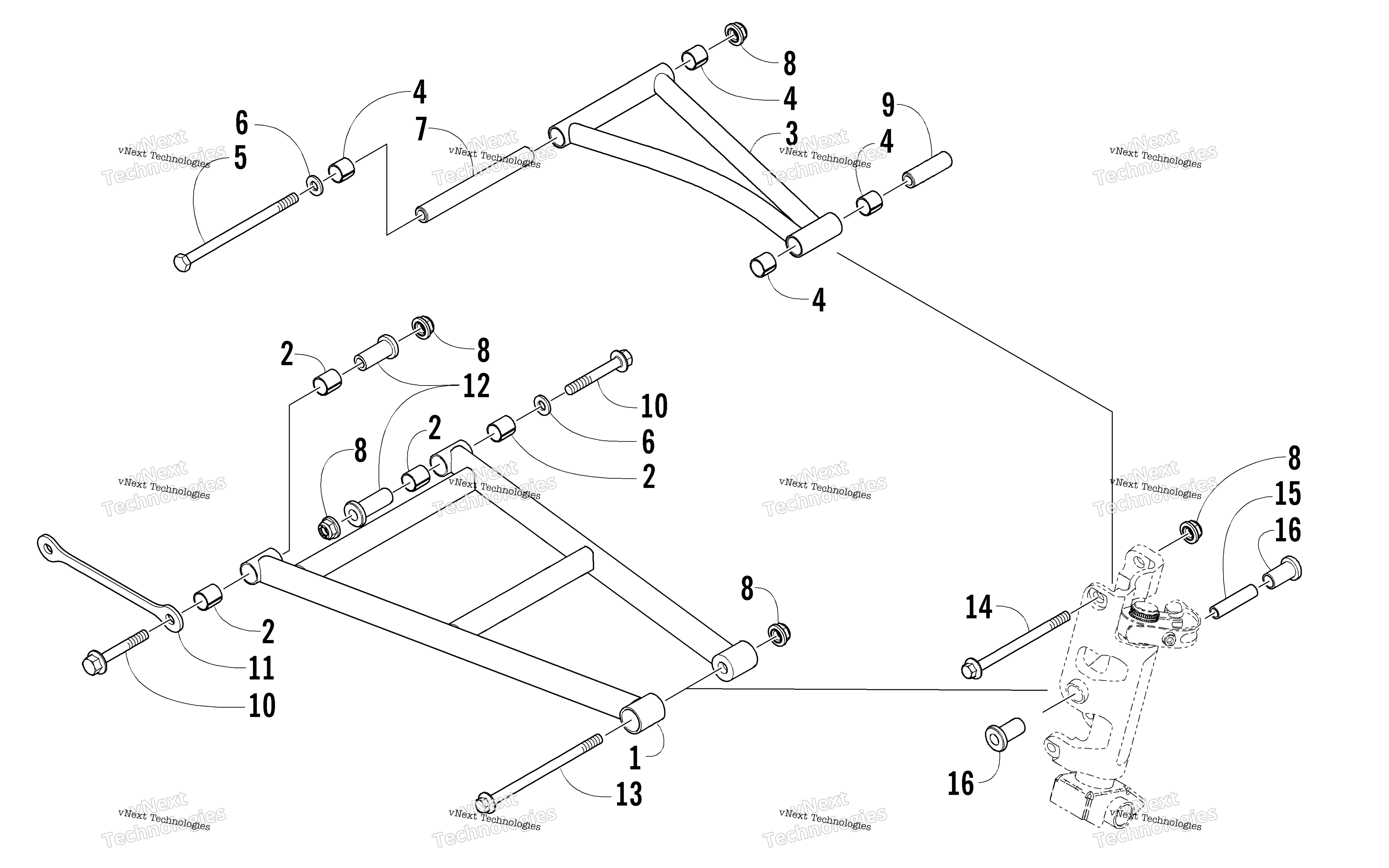

Схема узла рычага подвески для M7 153 GREEN (S2006M7F3CUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Рычаг нижний левый/правый черный Arctic Cat art. 1703-883
от 19 352 ₽
2
Подшипник рычага Arctic Cat art. 1603-895
от 290 ₽
Аналог
3 212 ₽
Требуется 8 шт.
Подписаться
3
Рычаг верхний левый/правый черный art. 2703-359
от 5 164 ₽
4
Bearing art. 1603-915
По запросу
5
Болт верхнего рычага Arctic Cat art. 0623-952
По запросу
6
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 4 шт.
7
Axle, Inner - Upper Arm art. 1603-563
По запросу
8
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
9
Tube, Axle art. 0603-864
По запросу
10
Болт передней подвески Arctic Cat art. 8020-230
По запросу
11
Brace, A-Arm - Lower art. 4606-402
По запросу
12
Axle, Inner - Lower Arm art. 2603-179
от 690 ₽
13
Болт 3/8-16 X 5.00 Arctic Cat art. 8026-236
По запросу
14
Болт передней подвески Arctic Cat art. 8026-232
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
15
Tube, Axle art. 0603-639
По запросу
16
Axle, Powder Metal art. 1603-244
По запросу
