модель 2006 года
- Модель M-7
- Код модели M7 153 GREEN (S2006M7F3CUSG)

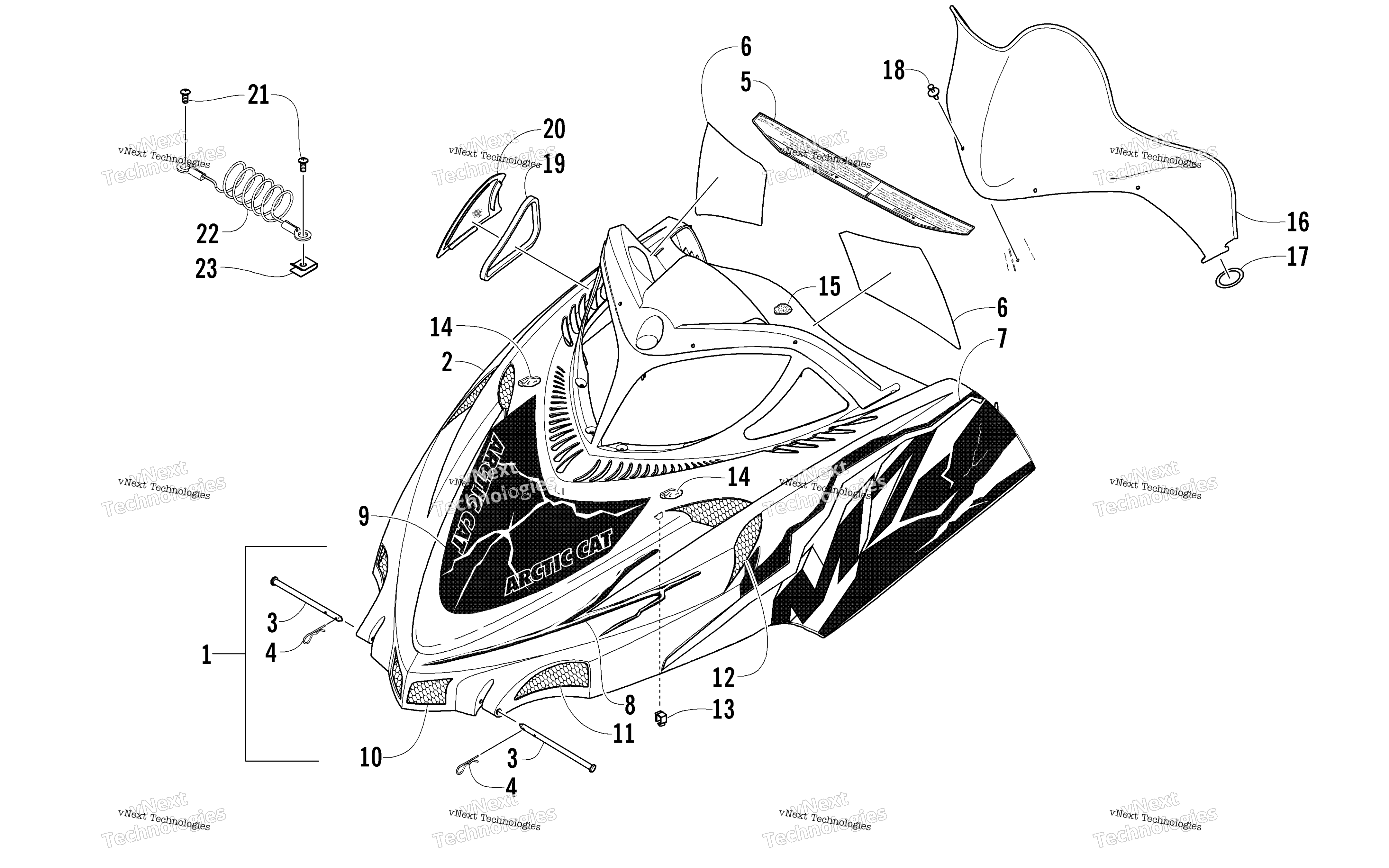

Схема Hood и Windshield узла для M7 153 GREEN (S2006M7F3CUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Green (inc. 2-9) art. 1718-859
По запросу
2
Hood w/o Decals - Green (inc. 3-6) art. 1718-918
По запросу
3
Pin, Clevis art. 1623-026
По запросу
4
Clip, Hairpin art. 0623-847
По запросу
5
Decal, Caution art. 6611-143
По запросу
6
Decal, Warning - French art. 6611-145
По запросу
6
Decal, Warning - English art. 6611-144
По запросу
7
Decal, Hood - Upper Left art. 7611-097
По запросу
7
Decal, Hood - Upper Right art. 7611-096
По запросу
8
Decal, Hood - Forward Right art. 7611-094
По запросу
9
Decal, Hood - Forward Left art. 7611-095
По запросу
9
Decal, Hood - Crest art. 6611-999
По запросу
10
Screen, Vent - Center art. 2706-793
По запросу
11
Screen, Vent - Front - Right art. 3706-260
По запросу
11
Screen, Vent - Front - Left art. 3706-261
По запросу
12
Screen, Vent - Rear - Left art. 2706-797
По запросу
12
Screen, Vent - Rear - Right art. 2706-796
По запросу
13
Clip, Cable art. 0123-394
По запросу
14
FOAM,ACOUSTICAL-HOOD-LH art. 0617-545
По запросу
14
Foam, Hood - Right art. 0617-490
По запросу
15
Foam, Hood - Rear art. 0617-489
По запросу
16
Windshield art. 3606-868
По запросу
17
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
18
Клипса Arctic Cat art. 0623-362
от 90 ₽
19
Foam, Intake Bezel - Left art. 0617-487
По запросу
19
Foam, Intake Bezel - Right art. 0617-486
По запросу
20
BEZEL,INTAKE-S/P ASSY-RH art. 4706-180
По запросу
20
BEZEL,INTAKE-S/P ASSY-LH art. 4706-181
По запросу
21
Screw, Self-Tapping art. 0623-302
По запросу
22
Cable, Hood art. 2606-726
По запросу
23
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
