модель 2006 года
- Модель M-7
- Код модели M7 153 GREEN (S2006M7F3CUSG)

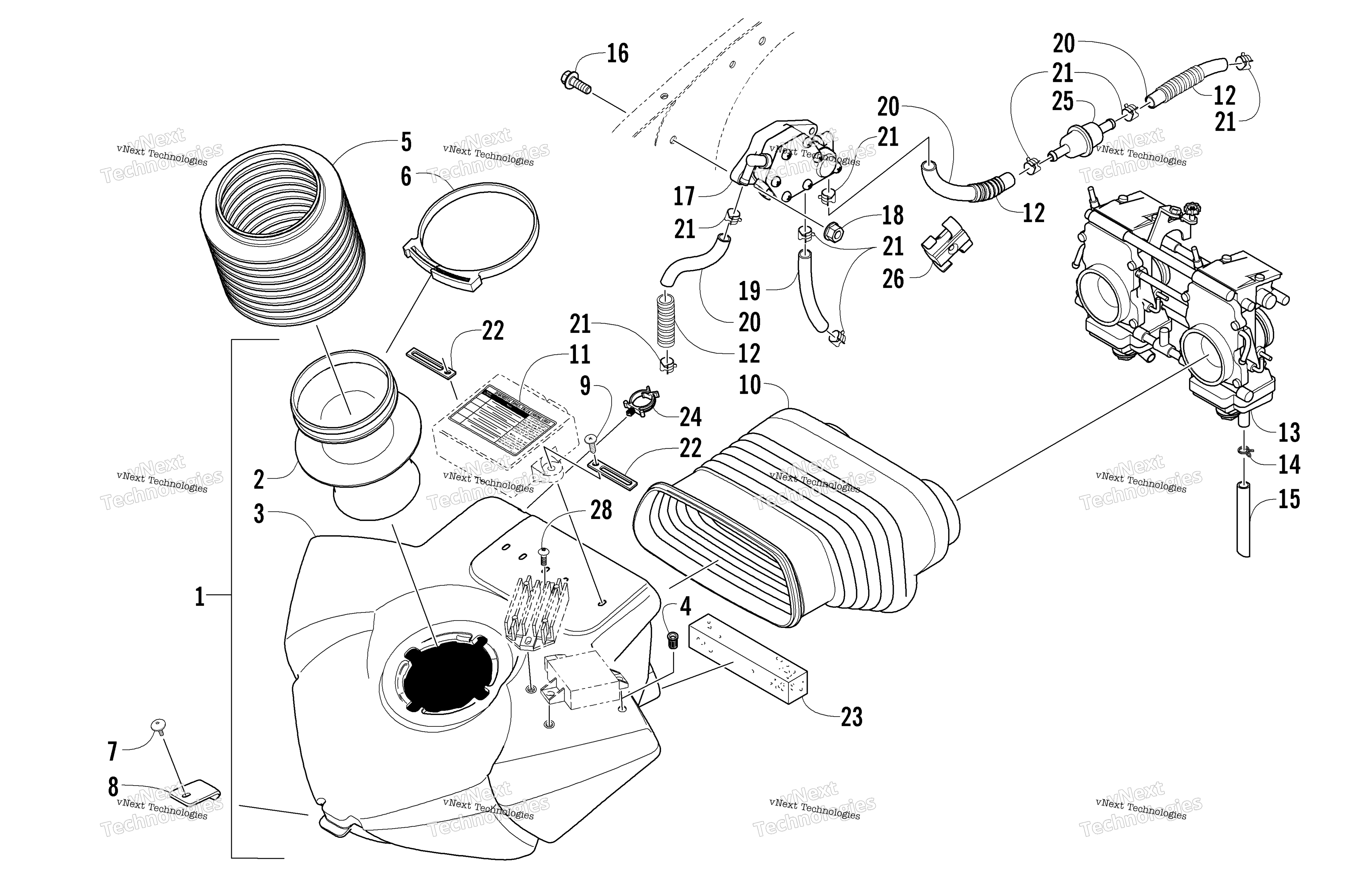

Схема Воздушный Silencer, Carburetor, и топливный насос узла для M7 153 GREEN (S2006M7F3CUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air - Assembly (inc. 2-4) art. 0770-735
По запросу
2
Intake, Air art. 1670-473
По запросу
3
Silencer, Air art. 0770-734
По запросу
4
Гайка потайная Arctic Cat art. 1623-562
от 420 ₽
5
Connector, Intake art. 1670-514
По запросу
6
Clamp, Intake Connector art. 1623-132
По запросу
7
SCREW,SELF TAP-TSTRH #10-12X1.00 art. 2623-165
По запросу
8
Hold-Down, Air Silencer art. 3606-146
По запросу
9
Screw, Self-Tapping art. 1623-204
По запросу
10
Boot, Air Silencer art. 1670-720
По запросу
11
Decal, CDI art. 5611-851
По запросу
12
Loom, Protective - 10 ft art. 0716-558
По запросу
13
Complete Carburetor art. 1670-721
По запросу
14
Clamp, Hose art. 0623-652
По запросу
15
Hose, Drain - 1.5 in. art. 0610-442
По запросу
16
Screw, Cap art. 8020-042
По запросу
17
Pump, Fuel w/o Oil Inlet art. 1670-230
По запросу
18
Nut, Lock art. 8047-366
По запросу
19
Hose, Impulse - 25’ art. 0610-007
По запросу
20
Hose, Gasline - 25 ft art. 0610-628
По запросу
20
Hose, Gasline - 100 ft art. 0610-629
По запросу
21
Clamp art. 1623-234
По запросу
22
Зажим Arctic Cat art. 1623-984
По запросу
23
Foam art. 0617-485
По запросу
24
Clip art. 1623-171
По запросу
25
Топливный фильтр Arctic Cat art. 2670-346
от 3 161 ₽
26
Clip, Hose art. 1623-336
По запросу
27
Tie, Cable - Push Mount art. 0623-677
По запросу
28
Screw, Machine art. 8017-402
По запросу
