модель 2007 года
- Модель M-8
- Код модели M8 EFI 162 BLACK (S2007M8HEKUSB)

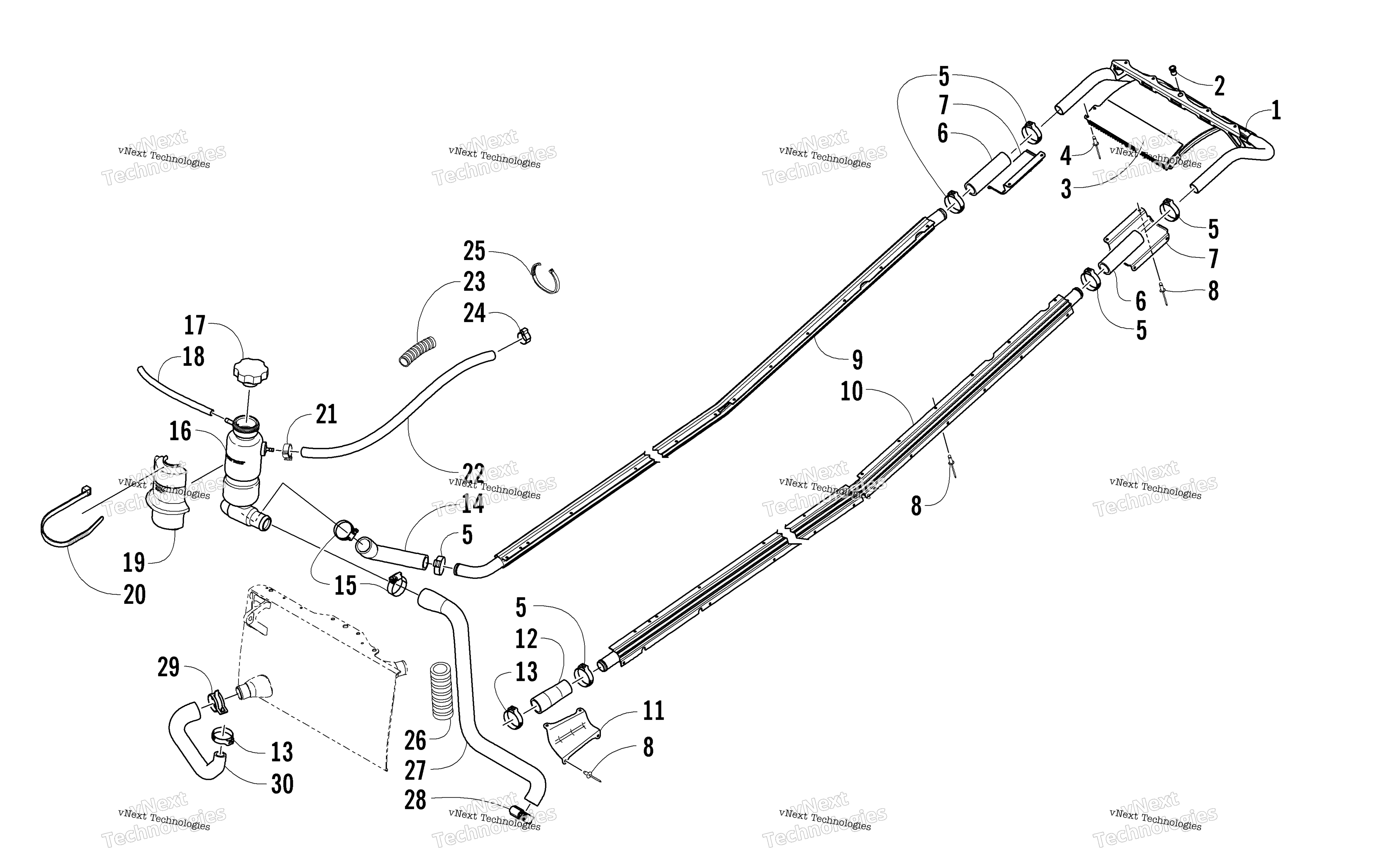

Схема системы охлаждения Assembly для M8 EFI 162 BLACK (S2007M8HEKUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Heat Exchanger - Rear (inc. 2-3) art. 3706-388
По запросу
2
Insert art. 0623-582
По запросу
3
Foam, Tunnel/Heat Exchanger art. 0617-534
По запросу
4
Заклепка Arctic Cat art. 8060-686
от 116 ₽
5
Clamp, Hose art. 1623-349
По запросу
6
Hose, Coolant art. 0610-552
По запросу
7
Protector, Hose - Rear art. 3606-564
По запросу
8
Rivet art. 8060-484
По запросу
8
Rivet, Blind art. 8060-488
По запросу
9
HEAT EXCH,CORNER-162"-R/H-FORMED art. 4606-776
По запросу
10
Heat Exchanger - Left art. 4606-777
По запросу
11
Protector, Hose - Front art. 4606-270
По запросу
12
Hose, Coolant - Front Heat Exchanger art. 0610-679
По запросу
13
Clamp, Hose art. 1623-656
По запросу
14
Hose, Coolant - Tank/Right Heat Exchanger art. 0610-659
По запросу
15
Clamp, Hose art. 1623-093
По запросу
16
Tank, Coolant art. 3706-684
от 18 559 ₽
Аналог
Бачок расширительный с крышкой Arctic Cat ( 3706-684 )
art. SM-10030
18 559 ₽
Требуется 1 шт.
17
Cap, Coolant Tank art. 4606-209
от 1 572 ₽
Аналог
Бачок расширительный с крышкой Arctic Cat ( 3706-684 )
art. SM-10030
18 559 ₽
Требуется 1 шт.
18
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
18
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
19
Shield, Heat art. 5606-040
По запросу
20
Tie, Cable art. 0623-144
По запросу
21
Clamp, Hose art. 0124-045
По запросу
22
Hose - 25 ft art. 0610-538
По запросу
23
Conduit, Flexible - 10 ft art. 2604-539
По запросу
24
Clamp, Hose art. 1623-619
По запросу
25
Зажим Arctic Cat art. 0123-788
По запросу
26
Protector, Hose - 7 in. art. 1619-109
По запросу
27
Hose, Coolant Tank/Engine art. 0610-681
По запросу
28
Clamp, Hose art. 1623-230
По запросу
29
Хомут Arctic Cat art. 1623-322
от 788 ₽
30
Hose, Coolant - Engine/Front Heat Exchanger art. 0610-705
По запросу
