модель 2007 года
- Модель M-8
- Код модели M8 EFI 162 BLACK (S2007M8HEKUSB)

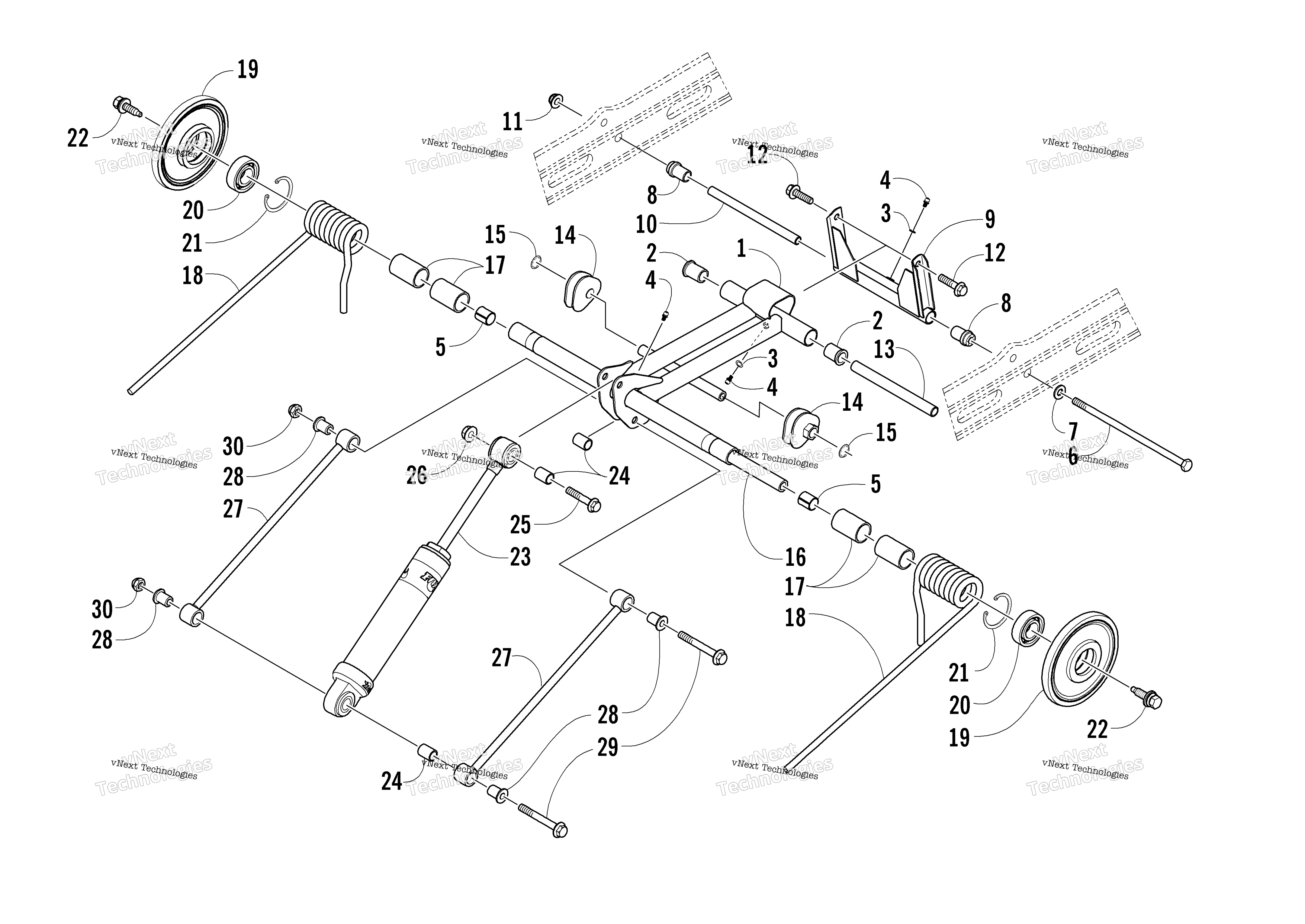

Схема задней части Suspension Rear Arm Assembly для M8 EFI 162 BLACK (S2007M8HEKUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Idler Black (inc. 2 and one No. 3-5) art. 1704-591
По запросу
2
Bushing, Front Arm art. 2604-128
По запросу
3
WASHER- GREASE FITTING art. 1623-011
По запросу
4
Фиттинг art. 1623-010
По запросу
5
Bearing art. 2604-147
По запросу
6
Screw, Cap art. 1623-037
По запросу
7
WASHER, FLAT .375X.625X.064 art. 0623-439
По запросу
8
Втулка Arctic Cat art. 2604-664
от 7 802 ₽
9
Arm, Rear Black (inc. one No. 3-4) art. 1704-593
По запросу
10
Ось рычага задней подвески Arctic Cat art. 2604-663
от 2 310 ₽
11
Гайка Arctic Cat art. 8047-490
от 168 ₽
12
Screw, Cap art. 1623-503
По запросу
13
Axle, Aluminum art. 2604-176
По запросу
14
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
14
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
15
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
16
Axle, Inner Carriage art. 3604-085
По запросу
17
Sleeve, Spring art. 2604-764
По запросу
18
Spring, Suspension - Left art. 1704-261
По запросу
18
Spring, Suspension - Right art. 1704-260
По запросу
19
Wheel, Idler (inc. 20-21) art. 1604-690
от 3 800 ₽
20
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
21
Ring, Retaining art. 0123-798
По запросу
22
Screw, Cap art. 1623-166
По запросу
23
Shock Absorber - Rear Arm art. 1704-558
По запросу
24
Sleeve art. 1604-139
По запросу
25
Screw, Cap art. 8020-226
По запросу
26
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
27
LINK,REAR SHOCK-PTD BLK art. 0704-350
По запросу
28
Втулка задней подвески Arctic Cat art. 1604-498
от 4 354 ₽
29
Screw, Cap art. 8020-233
По запросу
30
Nut, Hex - Thin Lock art. 8041-486
По запросу
