модель 2007 года
- Модель M-8
- Код модели M8 EFI 162 BLACK (S2007M8HEKUSB)

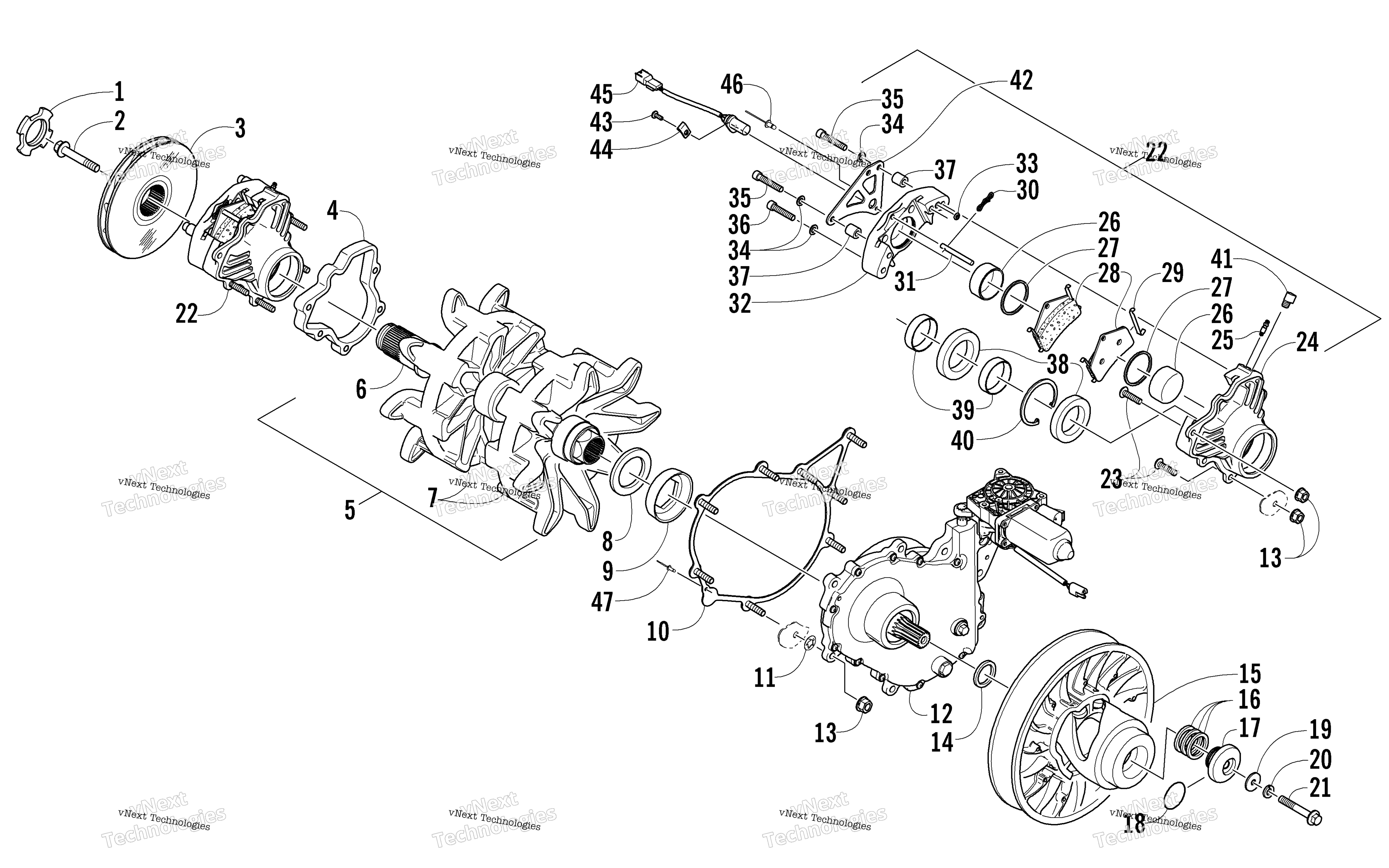

Схема привода Train Shaft And Brake Assemblies для M8 EFI 162 BLACK (S2007M8HEKUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Arctic Cat art. 1602-957
По запросу
2
Болт 7/16-14X1 3/4 GR8 W/2353 art. 1623-461
По запросу
3
Диск тормозной Arctic Cat art. 1602-656
от 25 410 ₽
4
Spacer, Brake Caliper art. 1602-497
По запросу
5
TRACK,DRIVE-8T 45MM HEX (EXV)-ASSY (inc. 6-7) art. 0728-170
По запросу
6
Shaft, Drive w/Retainer - Assembly art. 0702-880
По запросу
7
Sprocket, Drive art. 1602-592
По запросу
8
Проставка Arctic Cat art. 2602-068
По запросу
9
Сальник Arctic Cat art. 1602-984
По запросу
10
Plate, Mounting - Gearcase art. 0702-882
По запросу
11
Nut, Push art. 1623-355
По запросу
12
GEARCASE,REV-ACT-57T/63T 5P-M ASSY art. 0702-955
По запросу
13
Гайка Arctic Cat art. 8047-426
По запросу
14
Washer, Shim (.060 in.) art. 0648-443
По запросу
14
Washer, Shim (.030 in.) art. 0648-442
По запросу
15
CLUTCH,DRIVEN-10.4 (36 ORANGE) art. 0726-274
По запросу
16
Шайба Arctic Cat art. 0648-715
от 3 002 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
16
Шайба регулировочная ведомого вариатора Arctic Cat art. 0648-714
от 368 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
16
Шайба Arctic Cat art. 0648-716
от 3 002 ₽
Аналог
1 045 ₽
Требуется 1 шт.
Подписаться
17
Грибок ведомого вариатора Arctic Cat art. 1702-114
от 3 002 ₽
18
Уплотнительное кольцо Arctic Cat art. 0648-441
от 116 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
19
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 1 шт.
Подписаться
20
Washer, Lock art. 8051-272
По запросу
21
Болт ведомого вариатора Arctic Cat art. 1623-572
По запросу
22
Caliper, Brake - Metric - S/P - Assembly (inc. 23-41) art. 1702-018
По запросу
23
Bolt, Carriage - Ribbed art. 1623-360
По запросу
25
Fitting, Bleed art. 1602-458
По запросу
26
Piston art. 1602-461
По запросу
27
O-Ring art. 1602-669
По запросу
28
Колодки тормозные Arctic Cat art. 0702-563
от 1 831 ₽
29
Clip, Anti-Rattle art. 1602-466
По запросу
30
Clip, Hairpin art. 1602-467
По запросу
31
Pin, Retaining - Brake Pad art. 1602-464
По запросу
33
O-Ring, Housing art. 0602-729
По запросу
34
WASHER-HYD BRAKE art. 0402-165
По запросу
35
Screw, Cap art. 1602-671
По запросу
36
Screw, Cap art. 1602-670
По запросу
37
Spacer, Speedometer Bracket art. 2602-132
По запросу
38
Подшипник приводного вала 45 х 68 мм Arctic Cat art. 2602-131
от 10 868 ₽
39
Втулка приводного вала Arctic Cat art. 1602-463
от 4 085 ₽
40
Стопорное кольцо Arctic Cat art. 1602-456
от 3 476 ₽
41
Fitting, Adapter - 1/8 NPT/DBL Flare art. 0602-590
По запросу
42
Plate, Mounting - Speedometer Sensor art. 4606-309
По запросу
43
Screw, Machine art. 8468-617
По запросу
44
Clamp, Routing art. 1623-676
По запросу
45
Датчик скорости Arctic Cat art. 0630-207
от 5 415 ₽
46
Rivet art. 8060-602
По запросу
47
Rivet Optional art. 8060-486
По запросу
