модель 2008 года
- Модель F570
- Код модели F570 BLACK (S2008F5DFCUSB)

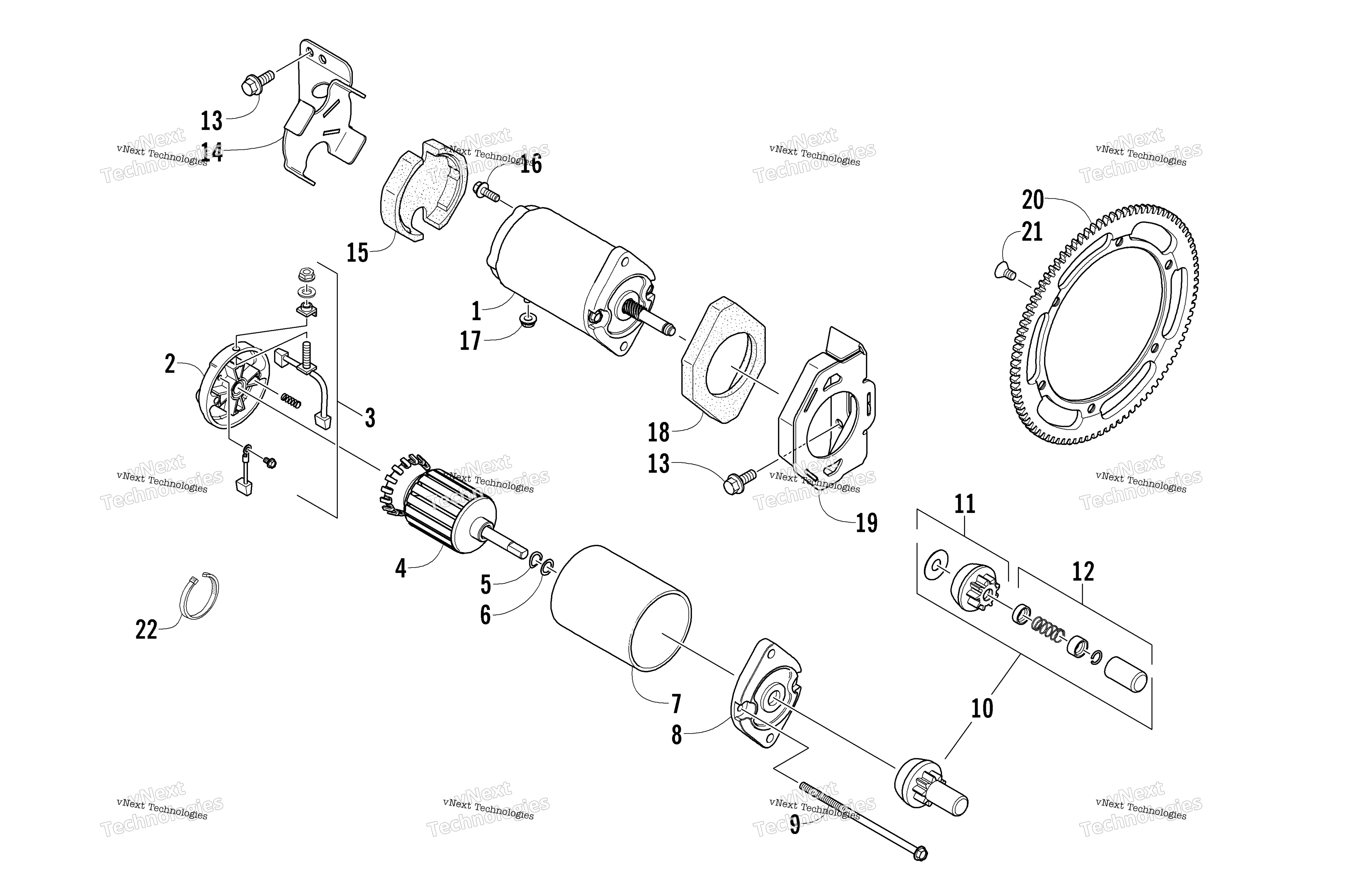

Схема электрооборудования Start - Starter Motor Assembly для F570 BLACK (S2008F5DFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
KIT, ELECTRIC START - 01 Z370/Z440 art. 1639-908
По запросу
1
Кит стартера + маховик + кронштейны + реле Arctic Cat art. 0745-434
от 1 162 ₽
2
CAP, COMMUTATOR-HD F/C ES (inc. 3) art. 0645-277
По запросу
3
Kit, Brush & Springs art. 0645-275
По запросу
4
Armature art. 0645-189
По запросу
5
Шайба art. 0645-126
По запросу
6
Шайба Arctic Cat art. 0645-127
от 168 ₽
8
Cap, Drive art. 0645-188
По запросу
9
Bolt, Starter Motor art. 0645-191
По запросу
10
Ремкомплект бендикса стартера Arctic Cat art. 0745-224
от 2 610 ₽
11
Шестерня бендикса стартера 9 зубьев Arctic Cat art. 0637-265
от 2 610 ₽
12
Pinion Stopper - Assembly art. 0645-186
По запросу
13
Screw, Cap - HFH 5/16-18 x .750 w/2353 art. 1623-553
По запросу
14
Bracket, Mounting - Right art. 0745-334
По запросу
15
Isolator, Starter Mounting - Right art. 0645-568
По запросу
16
Screw, Self-Tapping art. 0623-892
По запросу
17
Nut, Lock art. 8047-366
По запросу
18
Isolator, Starter Mounting - Left art. 0645-569
По запросу
19
Bracket, Mounting - Left art. 0745-335
По запросу
20
Венец стартера Arctic Cat art. 0745-402
от 33 254 ₽
21
Винт венца электростартера Arctic Cat art. 1623-128
от 368 ₽
22
Tie, Cable art. 0623-144
По запросу
