модель 2008 года
- Модель F570
- Код модели F570 BLACK (S2008F5DFCUSB)

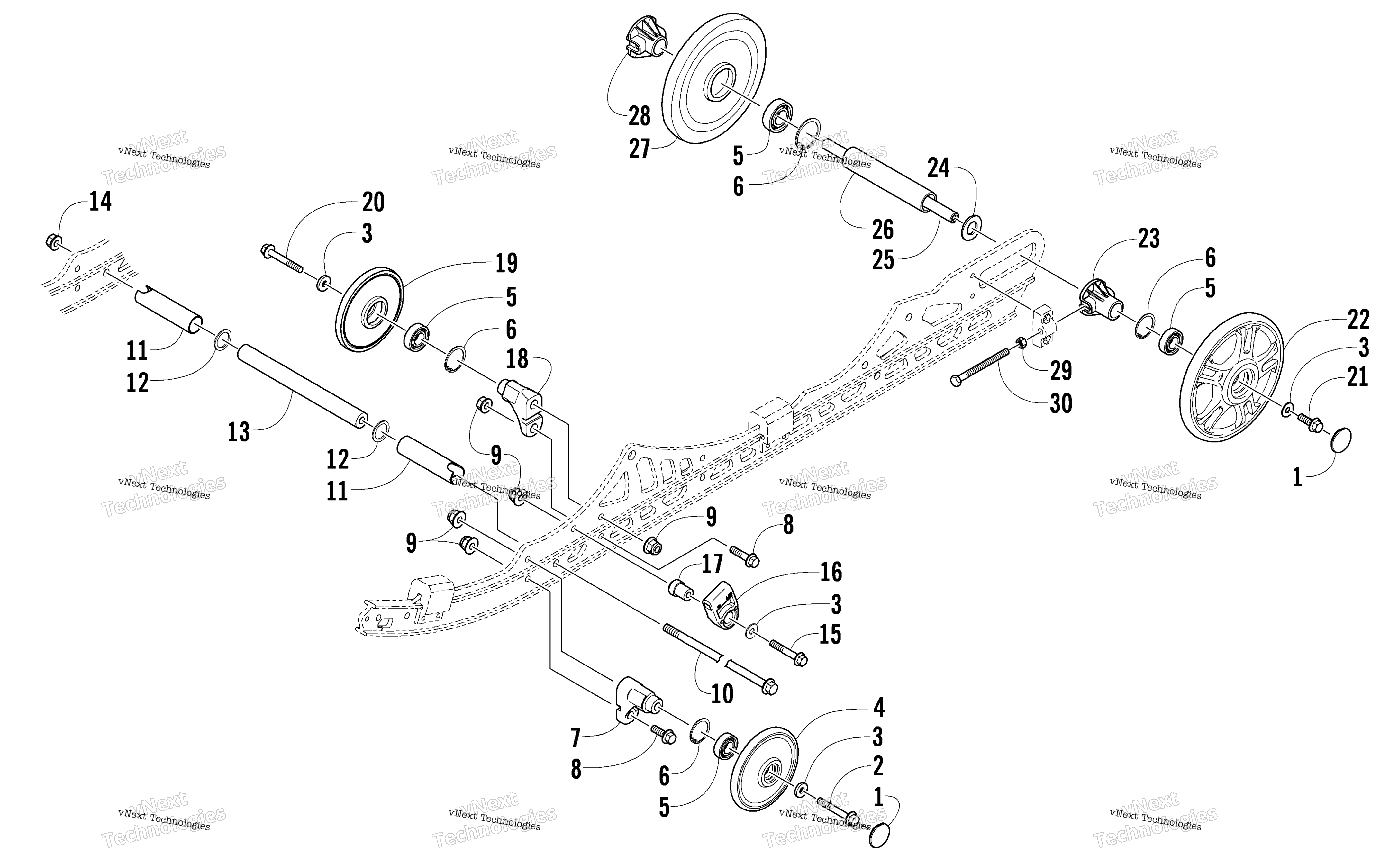

Схема Idler колесо узла для F570 BLACK (S2008F5DFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка ролика гусеницы Arctic Cat art. 1604-952
По запросу
2
SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y art. 8408-870
По запросу
3
Шайба Arctic Cat art. 8450-133
от 116 ₽
4
Ролик гусеницы 143х20 мм Arctic Cat art. 3604-299
от 5 051 ₽
5
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
6
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
7
Block, Mounting - Idler Wheel art. 3604-207
По запросу
8
Болт M8X1.25X35 Arctic Cat art. 8408-835
от 210 ₽
9
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
Аналог
Втулки А-образного верхнего рычага Arctic Cat / Yamaha
art. SM-08602
1 415 ₽
Требуется 10 шт.
10
Болт Arctic Cat art. 1423-431
По запросу
11
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
12
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
13
Ось задней подвески Arctic Cat art. 3604-269
от 7 802 ₽
14
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 1 шт.
Подписаться
15
Screw, Cap art. 8408-850
По запросу
16
Упор пружины задней подвески Arctic Cat art. 2604-516
По запросу
17
Block, Slide art. 3604-204
По запросу
18
Упор ролика Arctic Cat art. 3604-004
от 2 919 ₽
19
Каток гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-039
По запросу
20
Болт Arctic Cat art. 8408-880
от 326 ₽
21
Болт M8X1.25X30 Arctic Cat art. 8408-831
По запросу
22
Wheel, Idler - White (inc. two No. 5-6) art. 3604-298
По запросу
23
Bushing, Adjuster - 3 Wheel - Short - MACH art. 1704-490
По запросу
24
Washer art. 0623-921
По запросу
25
Axle, Rear art. 3604-292
По запросу
26
Spacer art. 1604-940
По запросу
27
Ролик art. 3604-060
По запросу
28
Bushing, Adjuster art. 2604-881
По запросу
29
Гайка Arctic Cat art. 8042-486
от 263 ₽
30
Screw, Cap art. 0124-310
По запросу
