модель 2008 года
- Модель F570
- Код модели F570 BLACK (S2008F5DFCUSB)

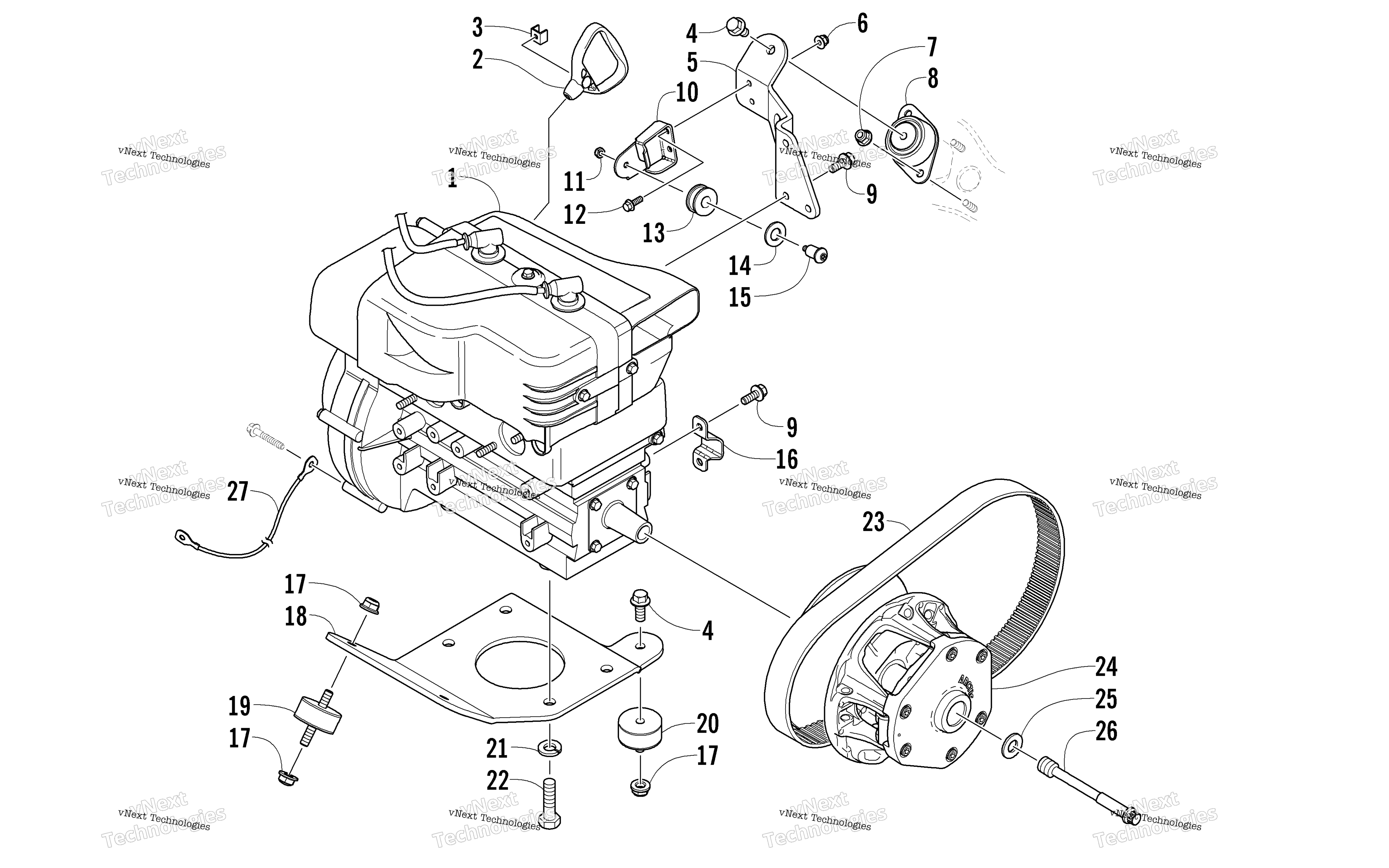

Схема двигателя And Related Parts для F570 BLACK (S2008F5DFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, AX50L7 art. 0662-505
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Screw, Cap art. 1623-560
По запросу
5
Mount, Engine - Rear art. 0608-571
По запросу
6
Гайка Arctic Cat art. 8427-602
от 116 ₽
7
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
8
MOUNT,ENGINE art. 0608-645
По запросу
9
Screw, Cap - HFH 5/16-18 x .750 w/2353 art. 1623-553
По запросу
10
Bracket, Recoil art. 5606-158
По запросу
11
NUT,LOCK-NSL M6-1.0 SS art. 0624-250
По запросу
12
Болт Arctic Cat art. 8476-620
По запросу
13
Pulley, Recoil art. 5606-160
По запросу
14
Washer art. 8050-337
По запросу
15
SCREW,SHLDR-TSH-T30X M6(12.7DX 19.0) art. 0423-329
По запросу
16
Plate, Snubber art. 0708-543
По запросу
17
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
18
Plate, Engine Mount art. 0608-562
По запросу
19
Mount, Engine - Double art. 0608-250
По запросу
20
Mount, Engine - Single art. 0608-251
По запросу
21
Washer, Spring Lock art. 8051-332
По запросу
22
Screw, Cap art. 8002-402
По запросу
23
Ремень вариатора Arctic Cat art. 0627-046
По запросу
24
Clutch, Drive - Uncalibrated art. 0746-208
По запросу
25
Washer, High Collar art. 0623-210
По запросу
26
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
27
Wire, Ground art. 0686-126
По запросу
