модель 2008 года
- Модель F570
- Код модели F570 GREEN (S2008F5DFCUSG)

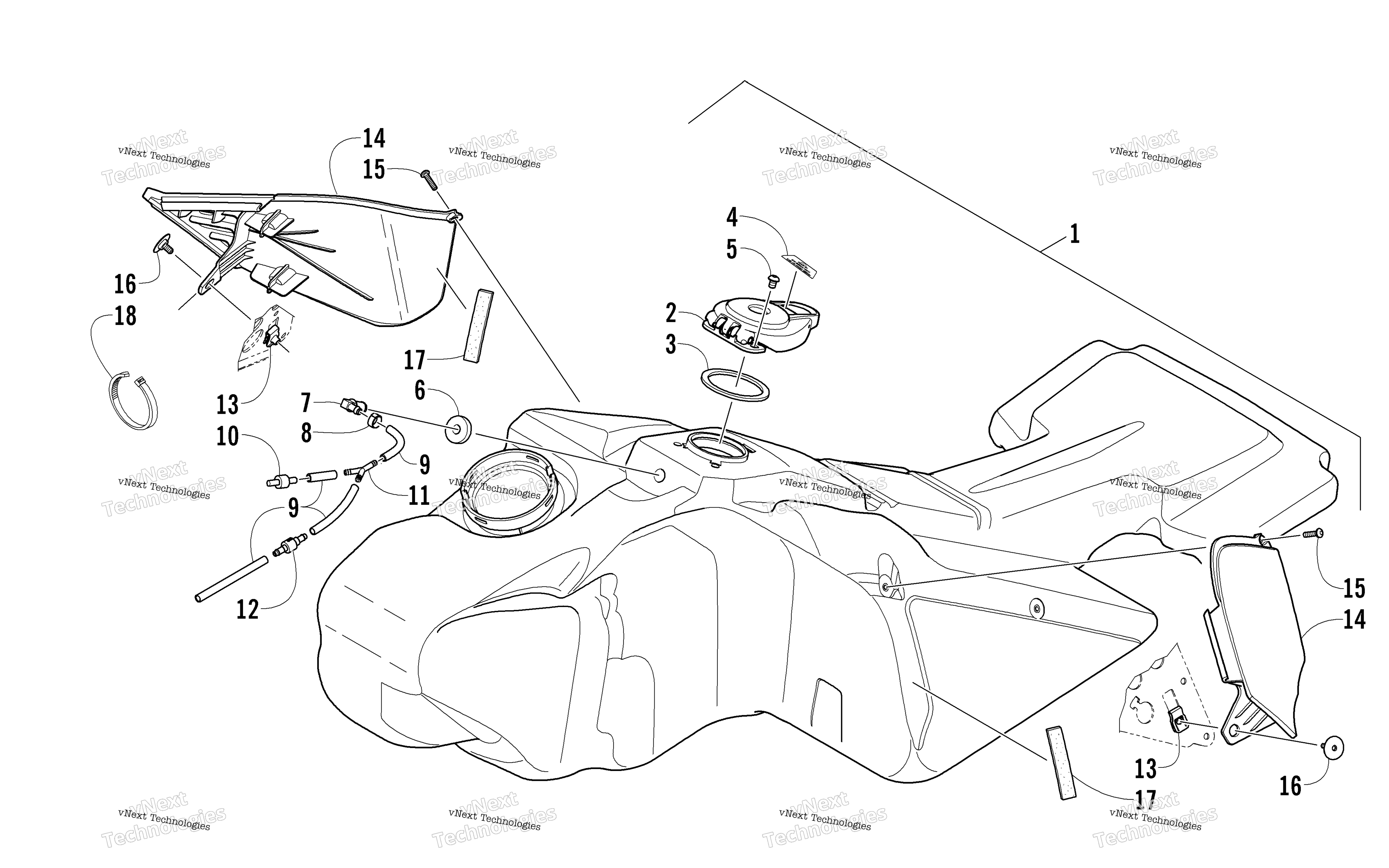

Схема узла топливного бака для F570 GREEN (S2008F5DFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-7) art. 1770-225
По запросу
2
CAP,GAS-ASSY (inc. 3-4) art. 1670-812
По запросу
3
Seal, Gas Tank Cap art. 1670-816
По запросу
4
Decal, Gas Tank Cap art. 7611-810
По запросу
5
Screw, Machine art. 8479-365
По запросу
6
Grommet art. 1670-325
По запросу
7
Fitting, Oil Tank art. 1670-494
По запросу
8
Clamp, Hose art. 1623-233
По запросу
9
Hose - 50 ft art. 6101-009
По запросу
9
Hose - 100 ft art. 6101-001
По запросу
10
Обратный клапан Arctic Cat art. 0610-059
от 2 100 ₽
11
Y-Fitting art. 0670-921
По запросу
12
Клапан бензобака Arctic Cat art. 1670-913
от 3 675 ₽
13
Клипса Arctic Cat art. 0423-577
от 168 ₽
14
Knee Pad, Left art. 5606-145
По запросу
14
Knee Pad, Right art. 5606-144
По запросу
15
Screw, Machine art. 8470-510
от 110 ₽
16
Винт Arctic Cat art. 0423-101
от 263 ₽
17
Tape, Double-Coated - Acrylic Foam art. 0619-946
По запросу
18
Зажим Arctic Cat art. 0123-788
По запросу
