модель 2008 года
- Модель F570
- Код модели F570 GREEN (S2008F5DFCUSG)

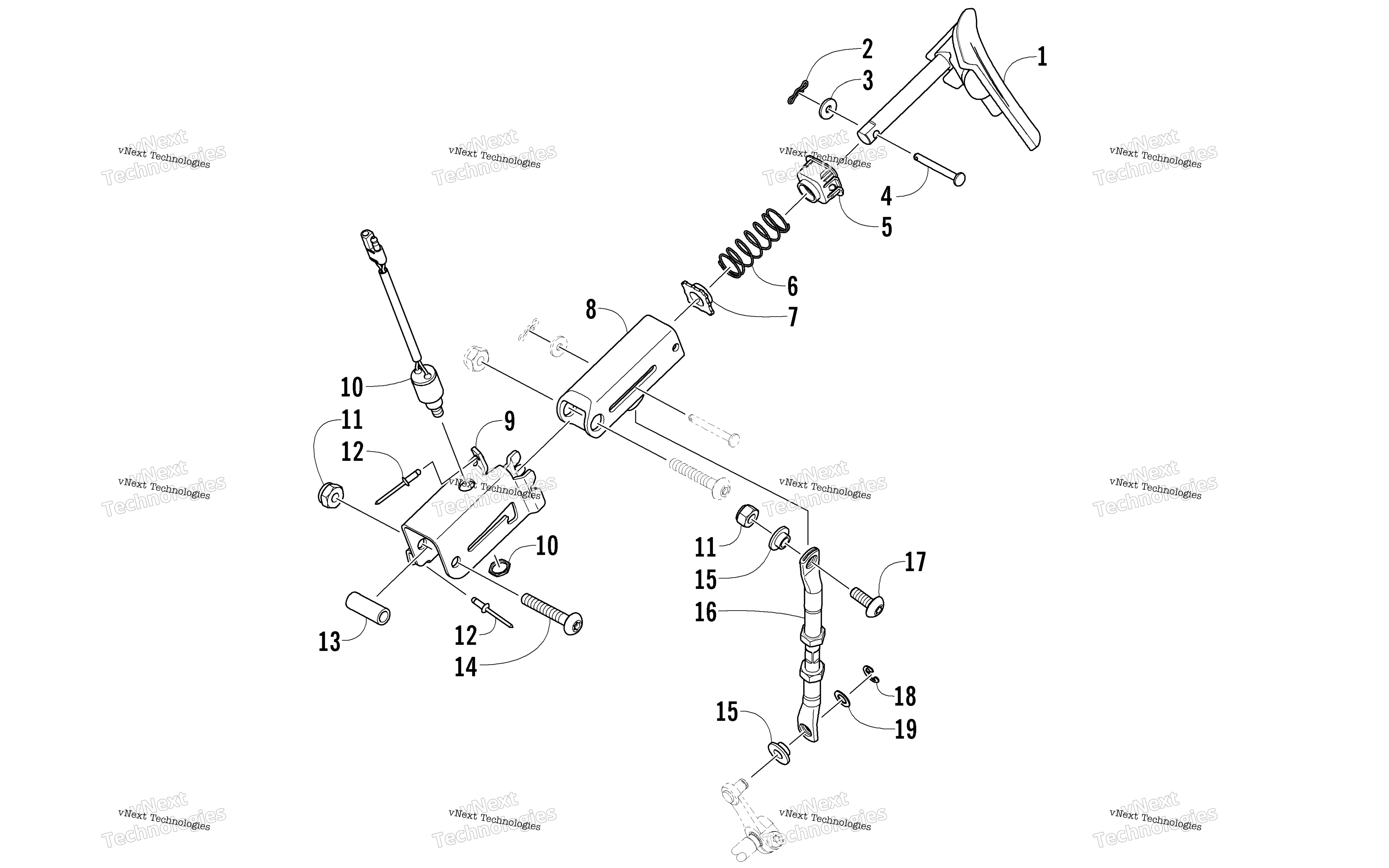

Схема задней передачи SHIFT LEVER ASSEMBLY для F570 GREEN (S2008F5DFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Lever, Shift art. 2602-125
По запросу
2
Clip art. 1623-728
По запросу
3
Шайба art. 0423-818
По запросу
4
Шплинт Arctic Cat art. 1623-709
от 578 ₽
5
End-Cap, Shift Tube art. 2602-117
По запросу
6
Spring art. 2602-118
По запросу
7
Bushing, Spring art. 2602-119
По запросу
8
Tube, Shift art. 0702-972
По запросу
9
Bracket, Shift Tube art. 2602-112
По запросу
10
Датчик КПП Arctic Cat art. 0630-224
По запросу
11
Nut, Hex art. 8432-802
По запросу
12
Заклепка Arctic Cat art. 8060-686
от 116 ₽
13
Spacer, Shift Tube art. 2602-115
По запросу
14
SCREW,MACH-TSPNH M8X1.25X50 CL8.8 BLK art. 8468-850
По запросу
15
Втулка тяги переключения передач Arctic Cat art. 0423-091
от 250 ₽
16
Linkage - Assembly art. 0702-974
По запросу
17
Screw, Machine art. 8468-820
По запросу
18
Стопор КПП Arctic Cat art. 0423-169
По запросу
19
Шайба Arctic Cat art. 0623-094
от 110 ₽
