модель 2008 года
- Модель F570
- Код модели F570 GREEN (S2008F5DFCUSG)

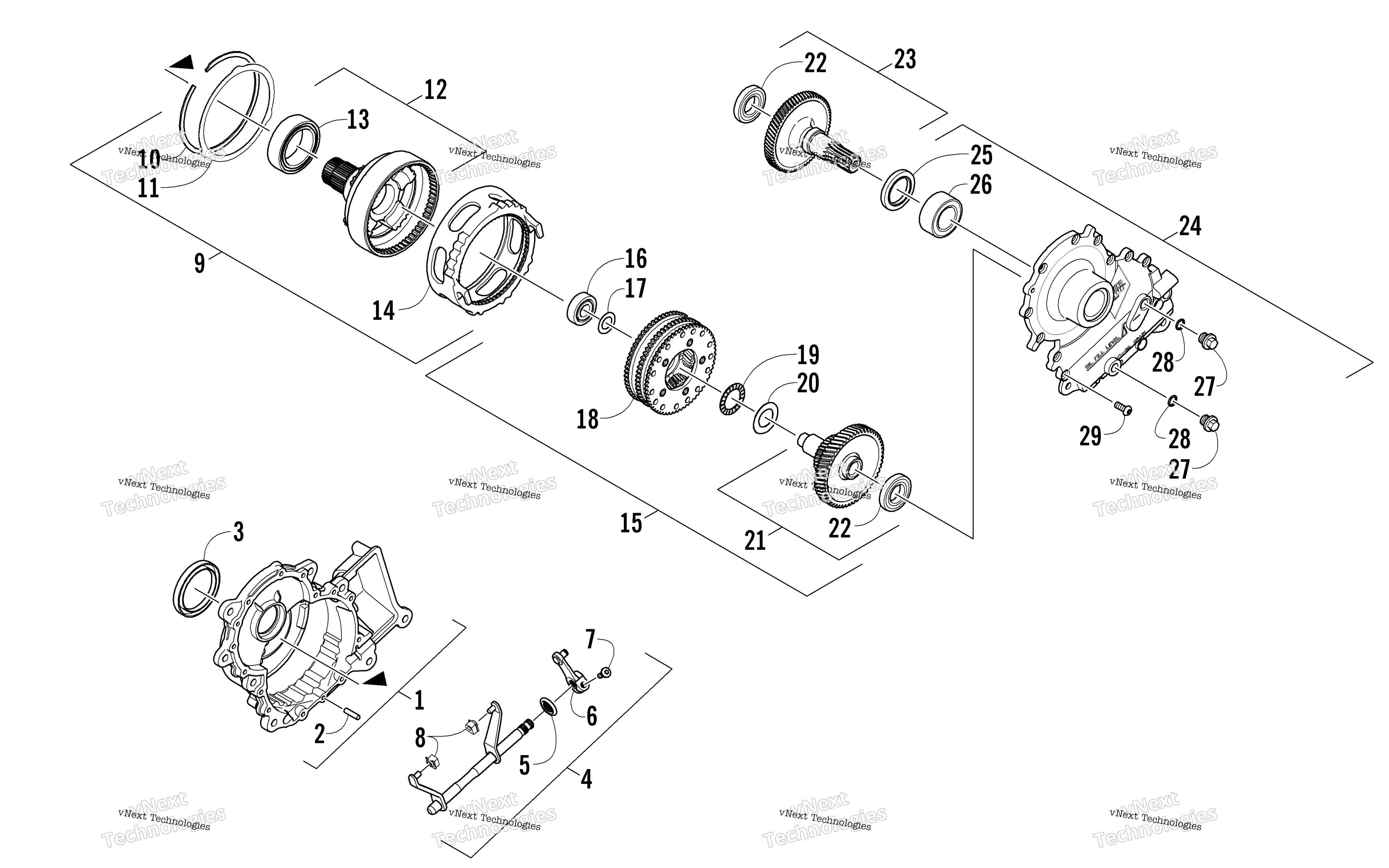

Схема картера редуктора Assembly для F570 GREEN (S2008F5DFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Gearcase Assembly art. 1702-017
По запросу
0
ACT REVERSE GEARCASE FLUID 1-12 OZ Not Illustrated art. 4639-628
По запросу
1
Gearcase (inc. 2-3) art. 0702-976
По запросу
2
Pin, Dowel art. 1602-915
По запросу
3
Сальник Arctic Cat art. 2602-159
от 3 371 ₽
4
Fork, Shift - Assembly (inc. 5-7) art. 0702-970
По запросу
5
Сальник КПП Arctic Cat art. 2602-013
от 630 ₽
6
Arm, Shift Fork art. 2602-124
По запросу
7
Screw, Machine art. 8468-620
По запросу
8
Упор вилки КПП Arctic Cat art. 2602-127
от 683 ₽
9
Вал выходной КПП Arctic Cat art. 0702-910
По запросу
10
Ring, Retaining art. 2602-040
По запросу
11
Washer, Thrust art. 2602-064
По запросу
14
Slider, Outer art. 2602-063
По запросу
15
Gear, Output - Splined - Assembly (inc. 16-22) art. 1702-155
По запросу
16
Bearing, Transfer Gear art. 2602-108
По запросу
17
Washer, Thrust art. 2602-058
По запросу
18
Шестерня КПП Arctic Cat art. 1702-130
По запросу
19
Bearing, Thrust art. 2602-317
По запросу
20
Washer, Thrust art. 2602-316
По запросу
21
Gear, Transfer - Splined - Assembly (inc. one No. 22) art. 1702-156
По запросу
22
Подшипник Arctic Cat art. 1602-981
от 4 179 ₽
23
Shaft, Input - 57T (inc. one No. 22) art. 0702-688
По запросу
24
Cover, Gearcase (inc. 25-28) art. 0702-978
По запросу
25
Сальник КПП Arctic Cat art. 2602-160
от 4 179 ₽
26
Bearing art. 1602-982
от 10 868 ₽
27
Plug art. 2602-099
По запросу
28
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
29
Винт Arctic Cat art. 0423-538
от 110 ₽
