модель 2009 года
- Модель Bearcat Z1
- Код модели Z1 BEARCAT XT BLACK (S2009BCNWTUSB)

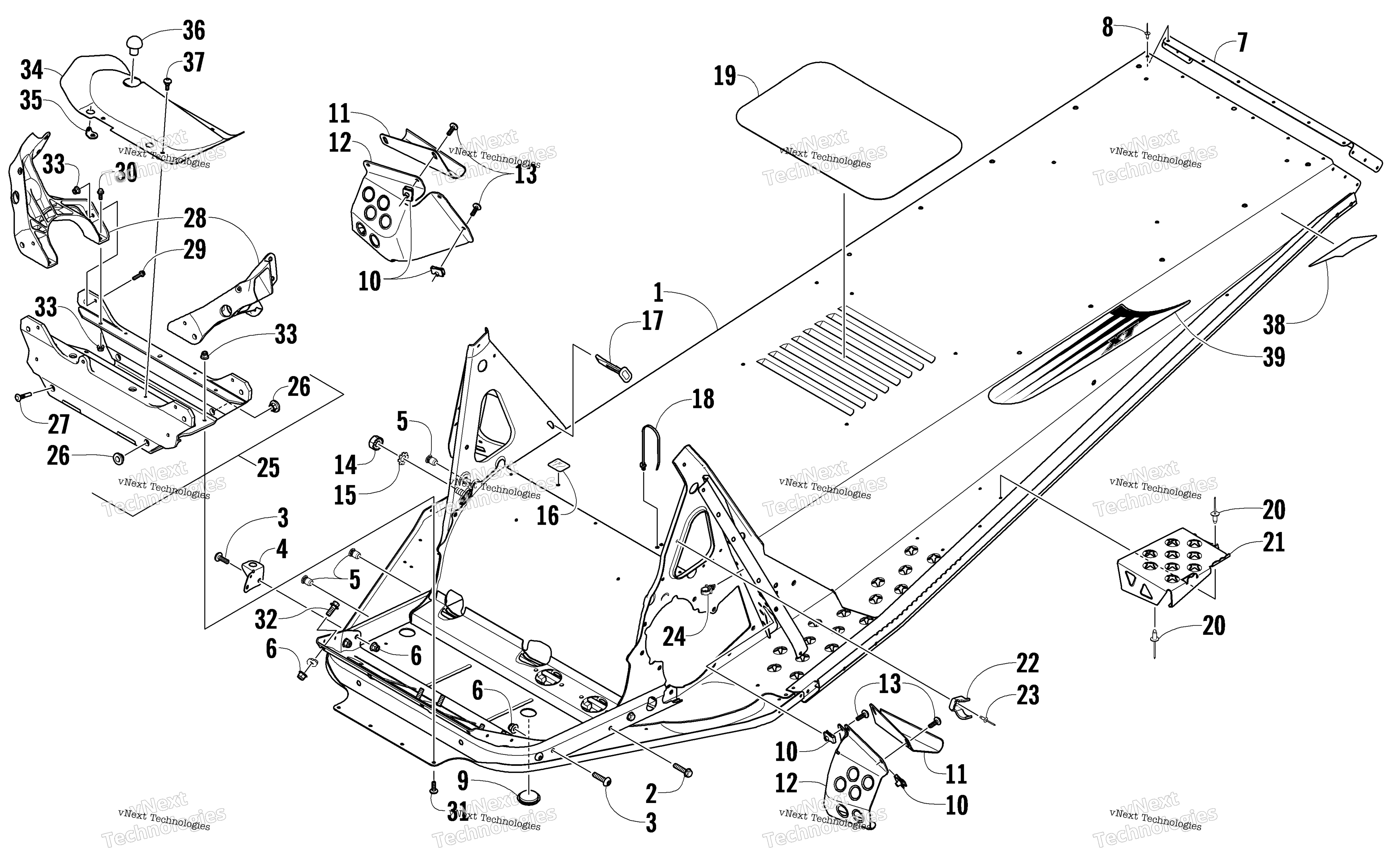

Схема шасси Assembly для Z1 BEARCAT XT BLACK (S2009BCNWTUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis - Assembly (inc. 2-5 and four No. 6) art. 1707-237
По запросу
2
Screw, Cap art. 1623-428
По запросу
3
Screw, Cap art. 8476-835
По запросу
4
Bracket, Mounting - Resonator art. 1712-139
По запросу
5
Insert art. 0423-391
По запросу
6
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
7
End Cap, Tunnel art. 5606-515
По запросу
8
Rivet art. 8060-682
По запросу
9
Пробка Arctic Cat art. 1623-625
от 221 ₽
10
Клипса Arctic Cat art. 0423-577
от 168 ₽
11
Bracket, Toe Hook - Left art. 3606-921
По запросу
11
Bracket, Toe Hook - Right art. 3606-920
По запросу
12
Shield, Toe - Left art. 3606-711
По запросу
12
Shield, Toe - Right art. 3606-710
По запросу
13
Screw, Machine art. 8471-616
По запросу
14
Nut art. 0623-038
от 110 ₽
15
Washer, Lock art. 8053-212
По запросу
16
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
17
Фиксатор капота правый Arctic Cat art. 4606-454
По запросу
17
Фиксатор пластика капота левый Arctic Cat art. 4606-455
от 788 ₽
18
Tie, Cable - Push Mount art. 0623-677
По запросу
19
Mat, Rack art. 5606-514
По запросу
20
Заклепка Arctic Cat art. 8060-686
от 116 ₽
21
Подножка правая Arctic Cat art. 5606-580
от 4 179 ₽
21
Подножка левая Arctic Cat art. 5606-581
от 4 179 ₽
22
Bracket, Mounting - Fuel Filter art. 1670-826
По запросу
23
RIVET,BLIND-DH AA66 BLK art. 8060-628
По запросу
24
Clip, Routing Optional art. 0623-101
По запросу
25
Bracket, Mounting - Front Suspension (inc. 26-27) art. 1707-170
По запросу
26
Втулка подрамника Arctic Cat art. 0605-763
от 367 ₽
27
Bolt, Ribbed art. 1623-443
По запросу
28
Frame, Mounting - Shock - Left art. 0607-807
По запросу
28
Frame, Mounting - Shock - Right art. 0607-806
По запросу
29
Болт Arctic Cat art. 8408-625
от 116 ₽
30
Болт Arctic Cat art. 8408-620
от 190 ₽
31
Болт Arctic Cat art. 8476-620
По запросу
32
Болт Arctic Cat art. 8408-820
от 110 ₽
33
Гайка Arctic Cat art. 8427-602
от 116 ₽
34
Close-Off, Front End art. 4706-300
По запросу
35
Bracket, Retaining art. 4606-770
По запросу
36
Отбойник глушителя Arctic Cat art. 0612-111
По запросу
37
Винт Arctic Cat art. 8476-616
По запросу
38
Decal, Reflector - Right - Red art. 6611-688
По запросу
38
Decal, Reflector - Left - Red art. 6611-689
По запросу
39
Decal, Tunnel - Right art. 8611-536
По запросу
39
Decal, Tunnel - Left art. 8611-537
По запросу
39
Decal, Tunnel - Right (Black) art. 8611-544
По запросу
39
Decal, Tunnel - Left (Black) art. 8611-545
По запросу
