модель 2009 года
- Модель Bearcat Z1
- Код модели Z1 BEARCAT XT BLACK (S2009BCNWTUSB)

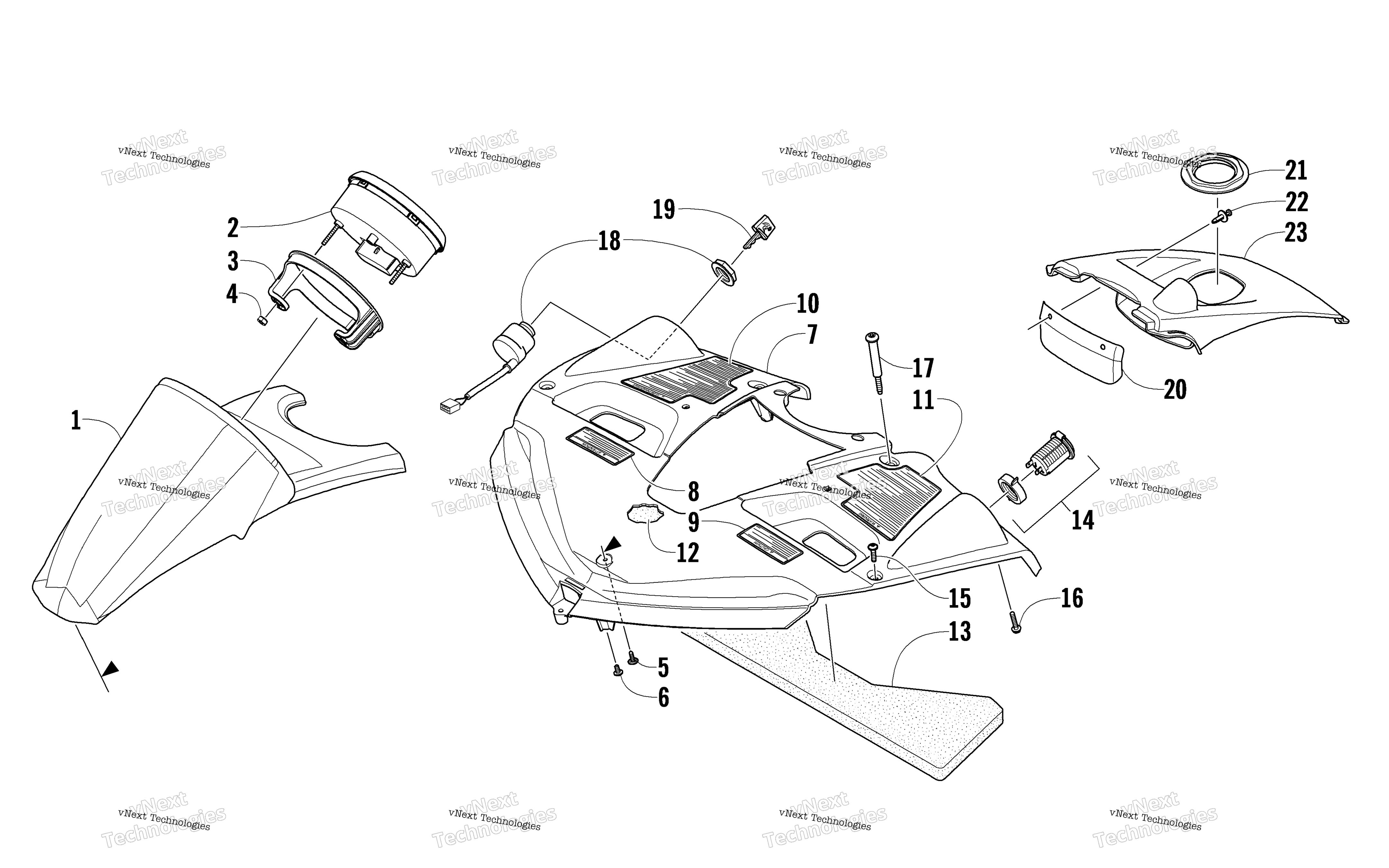

Схема консоли Assembly для Z1 BEARCAT XT BLACK (S2009BCNWTUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Корпус спидометра Arctic Cat art. 4606-575
По запросу
2
Speedometer/Tachometer - Standard - Calibrated (Z1 XT) art. 0620-359
По запросу
3
Bracket, Retaining art. 0620-322
По запросу
4
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
5
Винт-саморез Arctic Cat art. 1623-129
По запросу
6
Screw, Self-Tapping art. 1623-661
По запросу
7
Console Black (inc. 8-11) art. 2718-437
По запросу
8
Decal, Caution - French art. 7611-574
По запросу
9
Decal, Caution - English art. 7611-575
По запросу
10
Decal, Warning - Touring - French art. 8611-276
По запросу
11
Decal, Warning - Touring - English art. 8611-275
По запросу
12
Foam, Console - Front art. 0617-558
По запросу
13
Foam, Console - Rear art. 0617-559
По запросу
14
Розетка 12V Arctic Cat art. 0641-897
По запросу
15
Screw, Self-Tapping art. 1623-618
По запросу
16
Screw, Self-Tapping art. 0623-785
По запросу
17
Screw, Shoulder - TSTRH M6 x 1.0 x 80mm art. 1623-669
По запросу
18
Замок зажигания art. 0609-698
По запросу
19
KEY,BLANK (A SERIES) art. 0409-059
По запросу
20
Panel, Close-Off art. 4706-363
По запросу
21
Nut, Retaining art. 6606-011
По запросу
22
Клипса Arctic Cat art. 0623-362
от 90 ₽
23
Close-Off, Handlebar art. 5606-365
По запросу
Другие схемы модели
Консоль Assembly
