модель 2009 года
- Модель Bearcat Z1
- Код модели Z1 BEARCAT XT BLACK (S2009BCNWTUSB)

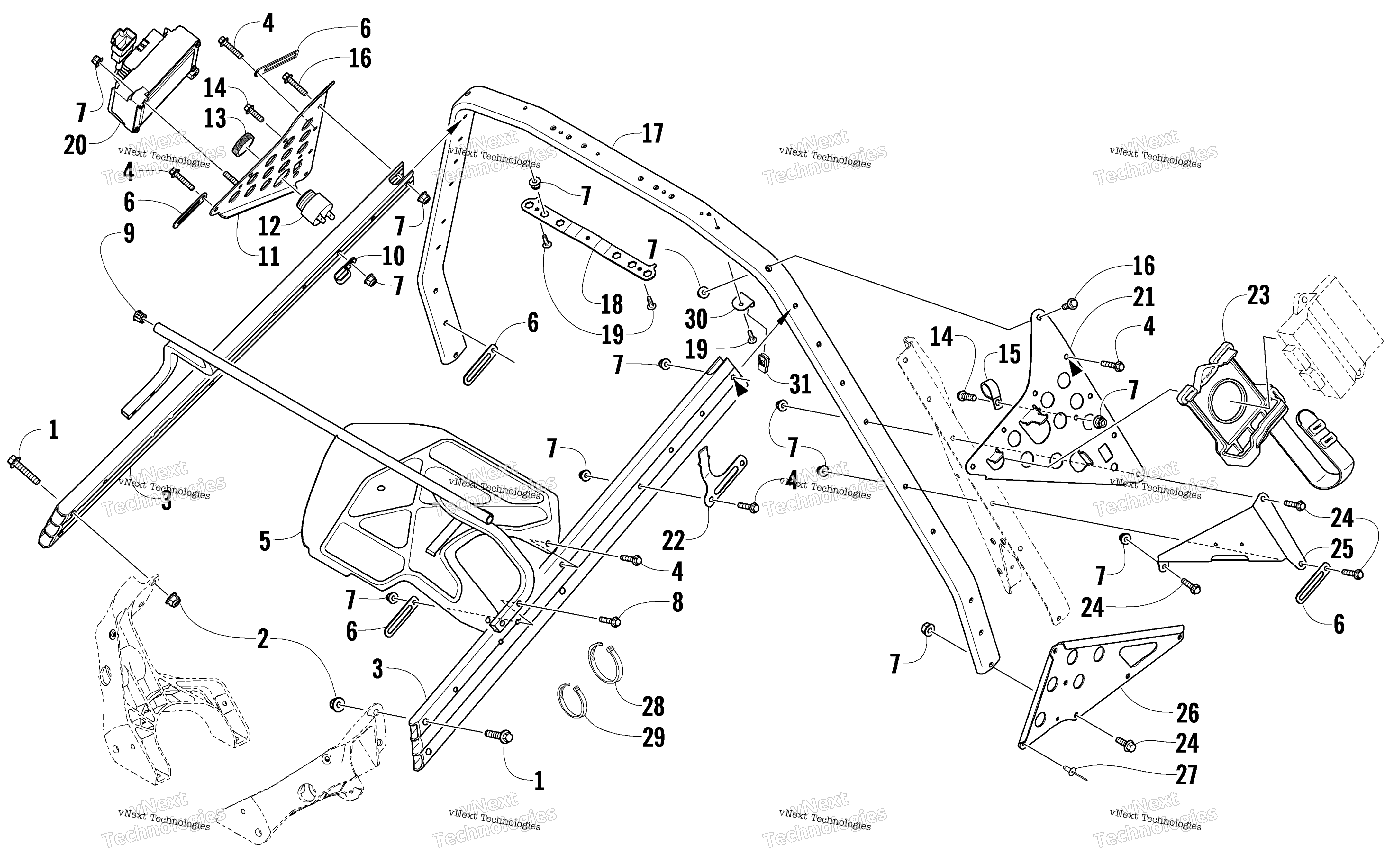

Схема рулевого управления Support Assembly для Z1 BEARCAT XT BLACK (S2009BCNWTUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
2
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
3
Frame, Upper art. 0607-814
По запросу
4
Болт Arctic Cat art. 8408-635
от 110 ₽
5
Bracket, Support - Headlight w/Heat Shield art. 4706-568
По запросу
6
Зажим Arctic Cat art. 1623-984
По запросу
7
Гайка Arctic Cat art. 8427-602
от 116 ₽
8
SCREW,CAP-HFH M6X1.0X45 CL8.8 Z&Y art. 8408-645
По запросу
9
Plug art. 0623-562
По запросу
10
Clamp, Routing art. 1623-762
По запросу
11
Gusset, Steering Support - Right art. 1707-100
По запросу
12
Alarm, Reverse (inc. 13) art. 0630-243
По запросу
13
Ring, Retaining art. 0630-017
По запросу
14
Screw, Cap art. 8408-616
По запросу
15
Clamp, Tube-1" art. 0423-044
По запросу
16
Болт Arctic Cat art. 8408-625
от 116 ₽
17
Support, Steering art. 0605-964
По запросу
18
Plate, Nut art. 5606-137
По запросу
19
Screw, Self-Tapping art. 0623-574
По запросу
20
KIT,UPDATE-CONTROL MODULE art. 0637-341
По запросу
21
Gusset, Steering Support - Left art. 0607-897
По запросу
22
Bracket, Mounting - MAP Sensor art. 4606-925
По запросу
23
Mount, ECU art. 0645-506
По запросу
24
Screw, Cap art. 8408-630
По запросу
25
Bracket, Support - Belt Guard art. 4606-908
По запросу
26
Bracket, Footrest - Left art. 3606-745
По запросу
26
Bracket, Footrest - Right art. 3606-744
По запросу
27
Заклепка Arctic Cat art. 8060-686
от 116 ₽
28
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
29
Зажим Arctic Cat art. 0123-788
По запросу
30
Bracket, Mounting - Air Silencer art. 2670-015
По запросу
31
Клипса Arctic Cat art. 0423-577
от 168 ₽
