модель 2009 года
- Модель Z1 Turbo
- Код модели Z1 TURBO BLACK (S2009Z1NTBUSB)

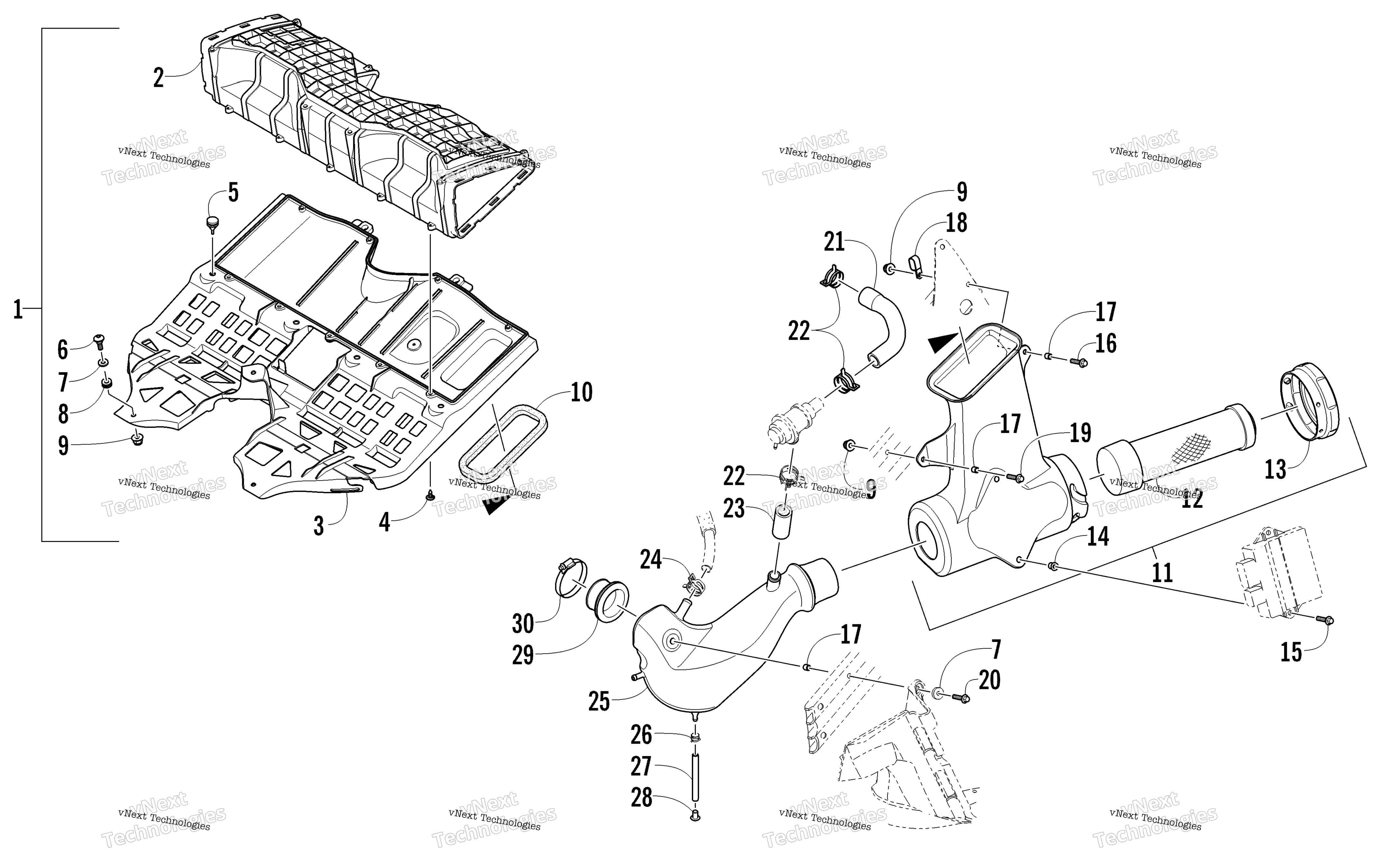

Схема Воздушный Silencer узла для Z1 TURBO BLACK (S2009Z1NTBUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Intake, Support - Assembly (inc. 2-4) art. 0770-792
По запросу
2
Intake, Support - Top art. 1670-732
По запросу
3
Кронштейн впускной системы Arctic Cat art. 1670-742
от 14 060 ₽
4
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
5
Grommet art. 4606-276
По запросу
6
Болт Arctic Cat art. 0423-356
от 168 ₽
7
Washer art. 8050-212
По запросу
8
Grommet art. 4606-275
По запросу
9
Гайка Arctic Cat art. 8427-602
от 116 ₽
10
Seal, Air Silencer - Upper art. 1670-764
По запросу
11
Silencer, Air - Assembly (inc. 12-14) art. 0770-881
По запросу
12
Воздушный фильтр Arctic Cat art. 1670-952
По запросу
13
Cover art. 1670-982
По запросу
14
Втулка Arctic Cat art. 1623-764
По запросу
15
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
16
Screw, Cap art. 8408-640
По запросу
17
Spacer art. 5606-560
По запросу
18
Clamp, Routing art. 1623-762
По запросу
19
Болт Arctic Cat art. 8408-635
от 110 ₽
20
Screw, Cap art. 1623-796
По запросу
21
Hose, ABV Inlet art. 0610-751
По запросу
22
Clamp, Hose art. 1623-291
По запросу
23
Hose, ABV Outlet art. 0610-787
По запросу
24
Clamp, Hose art. 1623-285
По запросу
25
Intake, Air art. 1670-950
По запросу
26
Clamp, 10mm art. 1623-042
По запросу
27
Hose - 50 ft art. 6101-009
По запросу
27
Hose - 100 ft art. 6101-001
По запросу
28
Plug, Drain art. 0670-228
По запросу
29
Boot, Intake art. 1670-951
По запросу
30
Clamp art. 0423-066
По запросу
