модель 2009 года
- Модель Z1 Turbo
- Код модели Z1 TURBO BLACK (S2009Z1NTBUSB)

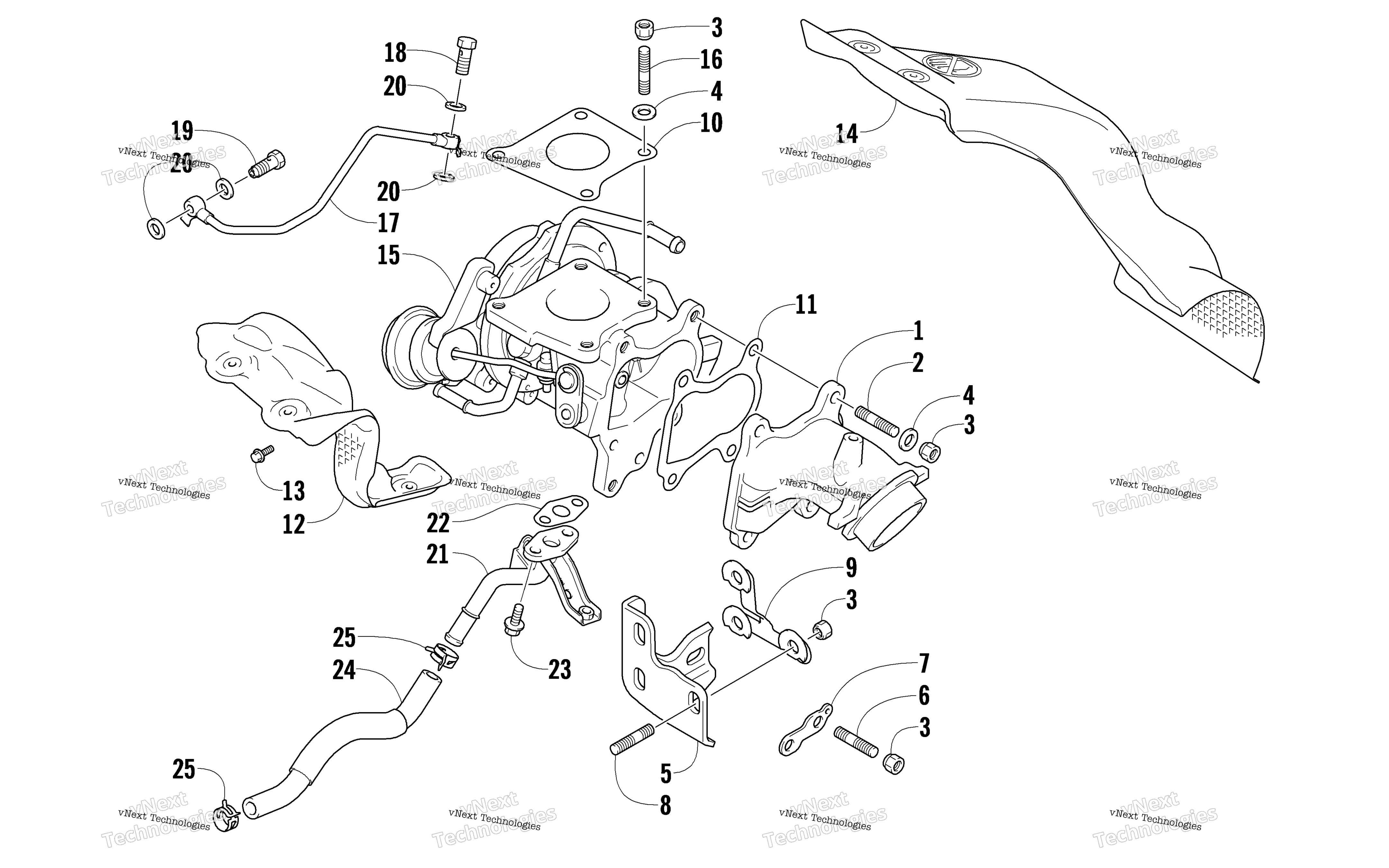

Схема Turbocharger узла для Z1 TURBO BLACK (S2009Z1NTBUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Flange, Outlet art. 3007-795
По запросу
2
Bolt, Stud art. 3006-848
По запросу
3
Nut, 8MM art. 3006-111
По запросу
4
Washer, Exhaust Manifold art. 3007-793
По запросу
5
Mount, Turbocharger art. 3007-797
По запросу
6
Bolt, Stud art. 3007-798
По запросу
7
Retainer, Bracket art. 3007-799
По запросу
8
Bolt, Stud art. 3007-415
По запросу
9
Retainer, Bracket art. 3007-800
По запросу
10
Gasket, Exhaust Manifold/Turbocharger art. 3007-801
По запросу
11
Gasket, Outlet Flange art. 3007-802
По запросу
12
Shield, Heat - Lower art. 3007-803
По запросу
13
Screw, Cap art. 3007-804
По запросу
14
Shield, Heat - Upper art. 3007-805
По запросу
15
Turbocharger art. 3007-806
По запросу
16
Bolt, Stud art. 3007-807
По запросу
17
Масляная трубка Arctic Cat art. 0637-328
от 7 802 ₽
18
Bolt, Union art. 3007-811
По запросу
19
Bolt, Union art. 3007-812
По запросу
20
Gasket art. 3006-112
По запросу
21
Fitting, Oil Drain art. 3007-813
По запросу
22
Gasket art. 3007-814
По запросу
23
Bolt art. 3007-371
По запросу
24
Hose, Drain art. 3007-815
По запросу
25
Clamp, Hose art. 3006-855
По запросу
