модель 2009 года
- Модель Z1 Turbo
- Код модели Z1 TURBO BLACK (S2009Z1NTBUSB)

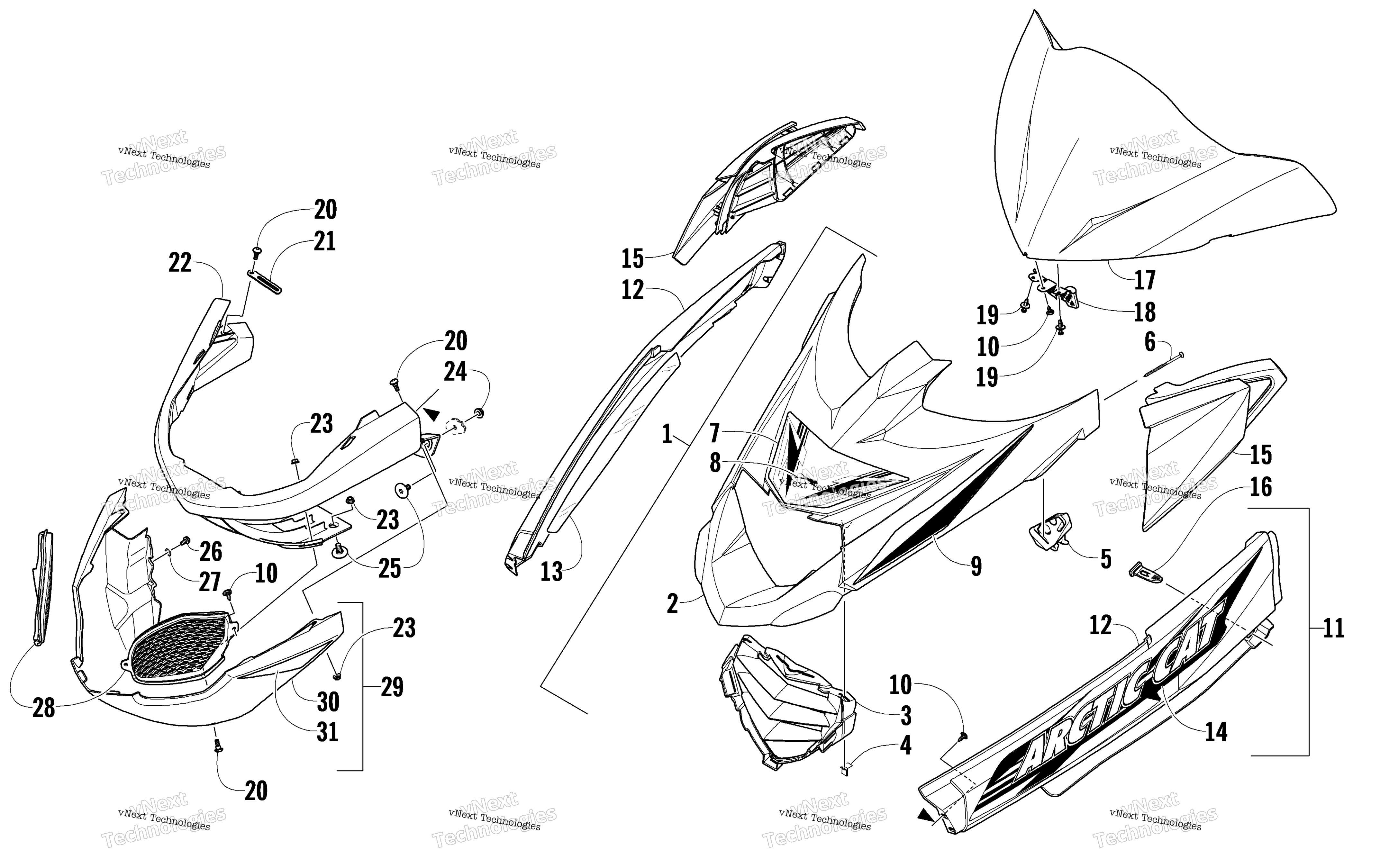

Схема Hood, Windshield, и передний Bumper узла для Z1 TURBO BLACK (S2009Z1NTBUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Gray (inc. 2-9) art. 2718-687
По запросу
2
Hood w/o Decals - Gray (inc. 3-6) art. 7800-307
По запросу
3
Grille, Hood Black art. 5606-655
По запросу
4
Clip, Retaining art. 1623-765
По запросу
5
Clip, Rubber - Hood Hold-Down - Right art. 1623-768
По запросу
5
Clip, Rubber - Hood Hold-Down - Left art. 1623-769
По запросу
6
Screw, Self-Tapping art. 1623-810
По запросу
7
Decal, Hood - Crest art. 8611-580
По запросу
8
Decal, AirCat - Chrome art. 8611-267
По запросу
9
Decal, Hood - Right art. 8611-434
По запросу
9
Decal, Hood - Left art. 8611-435
По запросу
10
Винт-саморез Arctic Cat art. 1623-129
По запросу
11
Spar, Front - w/Decals - Right (inc. 12-14) art. 2718-554
По запросу
11
Spar, Front - w/Decals - Left (inc. 12 and 14) art. 2718-555
По запросу
12
Spar, Front - w/o Decals - Right - Black art. 4606-884
По запросу
12
Spar, Front - w/o Decals - Left - Black art. 4606-885
По запросу
13
Foil, Spar - Right art. 4606-934
По запросу
14
Decal, Front Spar - Left art. 8611-431
По запросу
14
Decal, Front Spar - Right art. 8611-430
По запросу
15
Bezel, Intake - Left Gray art. 5606-783
По запросу
15
Bezel, Intake - Right Gray art. 5606-782
По запросу
16
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
17
WINDSHIELD,TURBO-MID TINT-W\HOLES art. 6606-274
По запросу
18
Bracket, Windshield - Hold-Down art. 4706-442
По запросу
19
Клипса Arctic Cat art. 0623-362
от 90 ₽
20
Болт Arctic Cat art. 0423-355
По запросу
21
Зажим Arctic Cat art. 1623-984
По запросу
22
Bumper, Front Black art. 4606-512
По запросу
23
Гайка Arctic Cat art. 8427-602
от 116 ₽
24
Гайка Arctic Cat art. 8424-602
от 110 ₽
25
Болт M6X1.0X25 Arctic Cat art. 1623-775
от 368 ₽
26
Болт Arctic Cat art. 0623-966
от 168 ₽
27
Шайба Arctic Cat art. 8053-242
По запросу
28
Vent, Bumper - Left - Mold - Black art. 4606-605
По запросу
28
Vent, Bumper - Right - Black art. 4606-604
По запросу
29
Fascia, Bumper - Lower - w/Decals (inc. 30-31) art. 2718-544
По запросу
30
Нижняя панель бампера Arctic Cat art. 5606-462
от 10 406 ₽
31
Decal, Bumper - Left art. 8611-417
По запросу
31
Decal, Bumper - Right art. 8611-416
По запросу
