модель 2010 года
- Модель CFR8
- Код модели CFR8 LE BLACK (S2010CFHEXUSB)

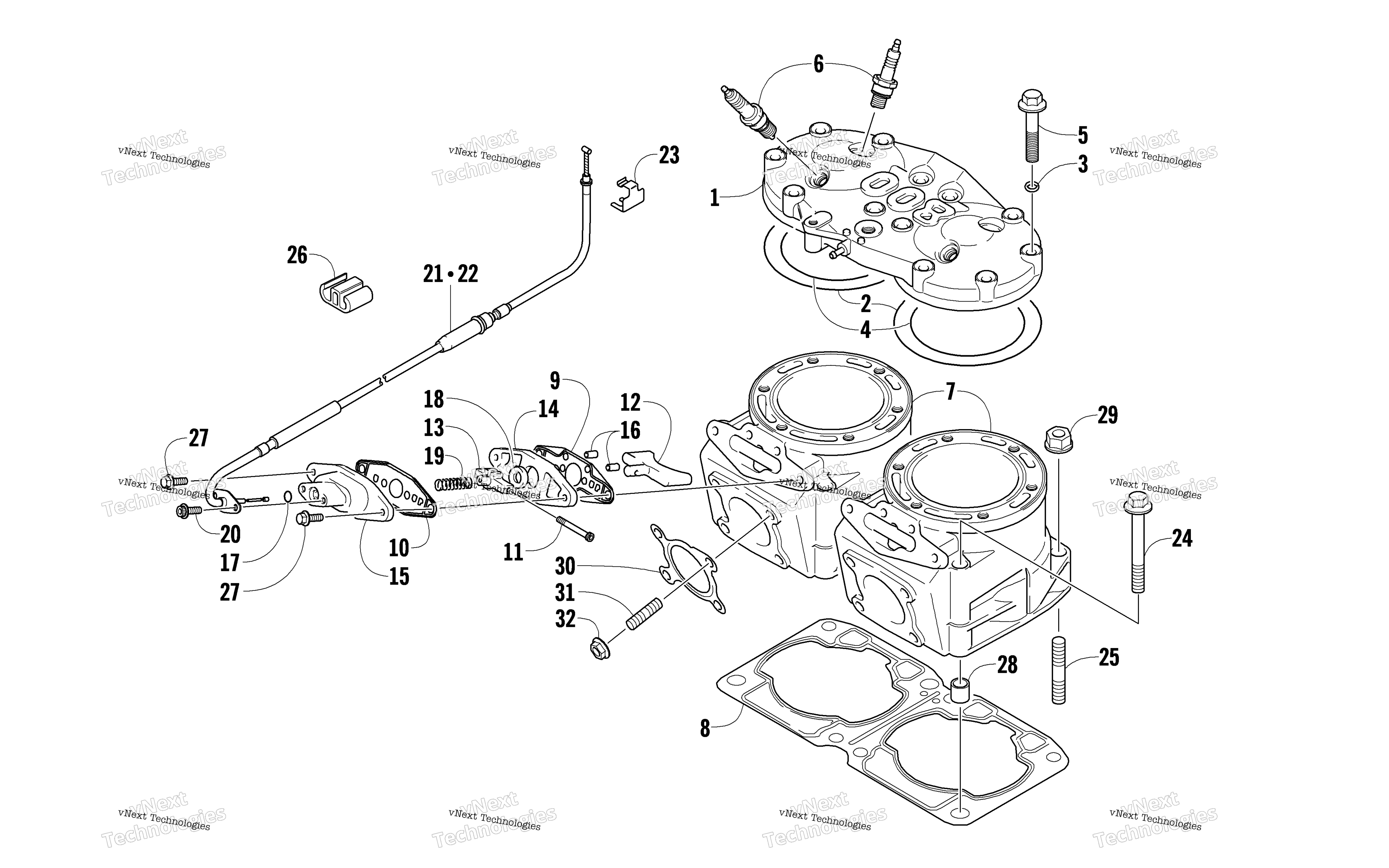

Схема цилиндра And Head Assembly для CFR8 LE BLACK (S2010CFHEXUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Gasket Set Not Illustrated art. 5639-520
По запросу
1
Head, Cylinder art. 3007-873
По запросу
2
Кольцо резиновое ГБЦ Arctic Cat art. 3004-081
от 2 510 ₽
3
Уплотнительное кольцо болта art. 3003-227
от 5 110 ₽
Аналог
5 110 ₽
Требуется 12 шт.
4
Кольцо резиновое ГБЦ Arctic Cat art. 3005-854
от 3 953 ₽
5
Screw, Cap art. 3006-538
По запросу
6
Plug, Spark BR9EYA art. 0217-709
от 690 ₽
7
Цилиндр Arctic Cat art. 3007-849
от 21 928 ₽
Аналог
21 961 ₽
Требуется 2 шт.
8
Прокладка цилиндра Arctic Cat art. 3007-874
от 3 953 ₽
9
Прокладка REV клапана Arctic Cat art. 3007-705
от 3 953 ₽
10
Прокладка Arctic Cat art. 3006-436
от 1 186 ₽
11
Pin, Exhaust Valve art. 3005-983
По запросу
12
Valve, Exhaust art. 3007-875
от 18 682 ₽
13
Stopper, Exhaust Valve art. 3005-860
По запросу
14
Plate, Exhaust Valve art. 3006-495
По запросу
15
Cover, Exhaust Valve art. 3006-425
По запросу
16
Pin, Dowel art. 3006-321
По запросу
17
O-Ring art. 3005-226
от 1 186 ₽
Аналог
Комплект прокладок выхлопного клапана Sledex для Arctic Cat
art. 09-719103
1 186 ₽
Требуется 2 шт.
18
Seal, Oil art. 3007-731
По запросу
19
Spring art. 3006-484
По запросу
20
Bolt art. 3007-433
По запросу
21
Cable, Exhaust Valve - Long art. 3007-247
от 2 174 ₽
Аналог
2 174 ₽
Требуется 1 шт.
22
Cable, Exhaust Valve - Short art. 3007-248
от 2 086 ₽
23
Holder, Exhaust Valve Cable art. 3005-747
По запросу
24
Screw, Cap art. 3007-525
По запросу
25
Bolt, Stud art. 3005-847
По запросу
26
Clamp, Exhaust Valve Cable art. 3005-808
По запросу
27
Болт 5/16-18 X2.25 Arctic Cat art. 3007-434
от 578 ₽
28
Втулка - направляющая цилиндра Arctic Cat art. 3004-975
По запросу
29
Nut art. 3007-391
По запросу
30
Прокладка глушителя Arctic Cat art. 3007-889
от 557 ₽
Аналог
Прокладка выпускного коллектора Arctic Cat ( 3007-889 )
art. 09-711311C
557 ₽
Требуется 2 шт.
31
Bolt, Stud art. 3007-415
По запросу
32
Nut art. 3007-390
По запросу
