модель 2010 года
- Модель CFR8
- Код модели CFR8 LE BLACK (S2010CFHEXUSB)

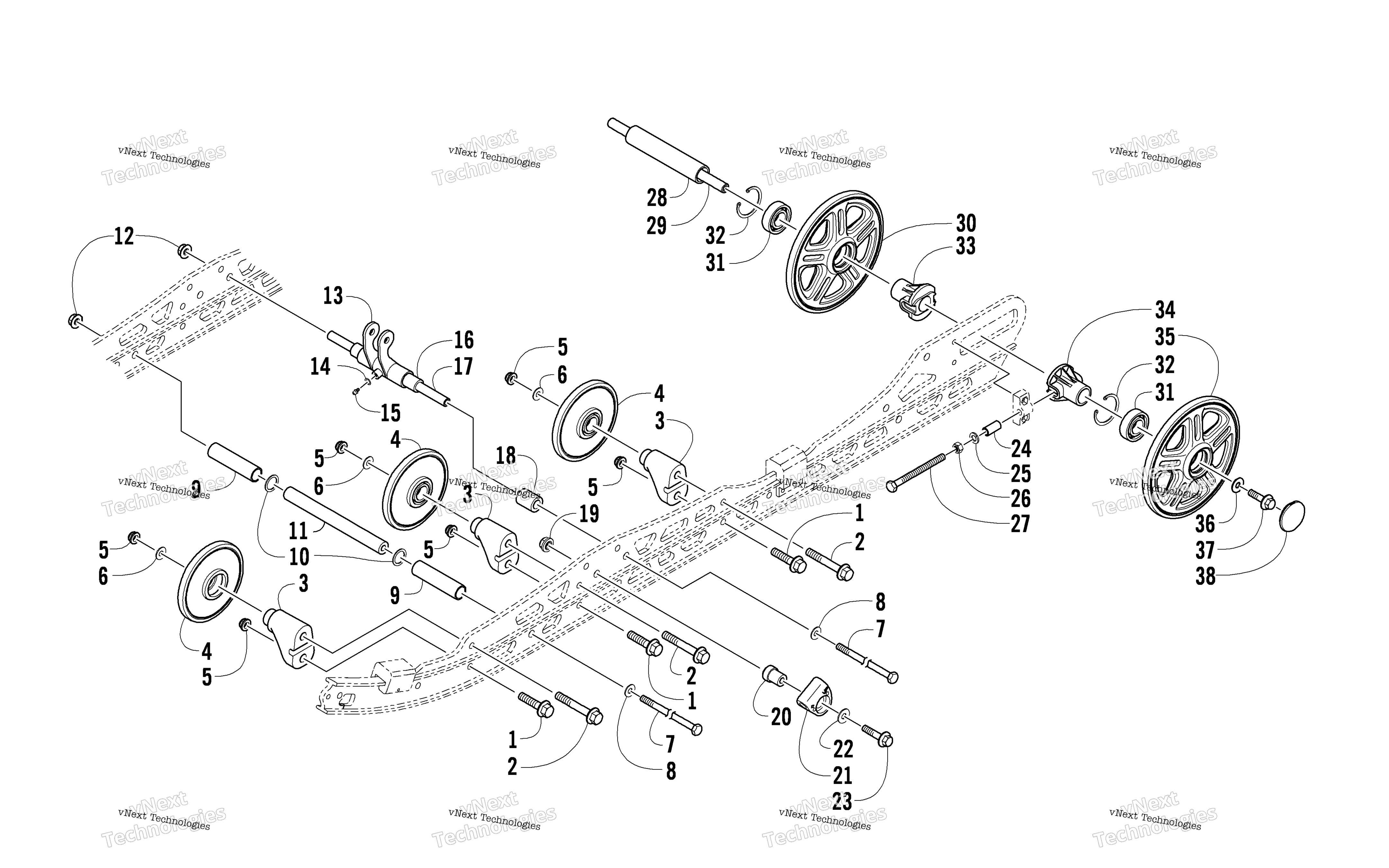

Схема Idler колесо узла для CFR8 LE BLACK (S2010CFHEXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт 5/16-18 X 1.25 Arctic Cat art. 8020-134
от 326 ₽
2
Болт art. 8020-142
По запросу
3
Упор ролика Arctic Cat art. 3604-004
от 2 919 ₽
4
Ролик гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-807
от 3 598 ₽
OEM
Ролик гусеницы 143 х 20 мм , черный Arctic Cat
art. 3604-807
6 195 ₽
Требуется 6 шт.
Подписаться
5
Гайка Arctic Cat art. 8047-426
По запросу
6
Шайба Arctic Cat art. 8450-133
от 116 ₽
7
Screw, Cap art. 1623-037
По запросу
8
WASHER, FLAT .375X.625X.064 art. 0623-439
По запросу
9
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
10
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
11
Axle art. 3604-080
По запросу
12
Гайка Arctic Cat art. 8047-490
от 168 ₽
13
Pivot, Rear Shock (inc. 14-16) art. 0704-994
По запросу
14
WASHER- GREASE FITTING art. 1623-011
По запросу
15
Фиттинг art. 1623-010
По запросу
16
Втулка Arctic Cat art. 0603-083
По запросу
17
Ось задней подвески Arctic Cat art. 1604-209
от 8 862 ₽
18
Spacer art. 2604-109
По запросу
19
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
20
Block, Slide art. 2604-378
По запросу
21
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
22
Washer art. 8050-282
По запросу
23
Screw, Cap art. 8020-229
По запросу
24
Spacer art. 2604-890
По запросу
25
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
26
Гайка Arctic Cat art. 8042-486
от 263 ₽
27
Screw, Cap art. 1623-354
По запросу
28
Втулка вала задних роликов Arctic Cat art. 1604-810
от 4 694 ₽
29
Axle, Rear art. 2604-874
По запросу
30
Ролик art. 3604-060
По запросу
31
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
32
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
33
Bushing, Adjuster art. 2604-881
По запросу
34
Bushing, Adjuster - 3 Wheel - Short - MACH art. 1704-490
По запросу
35
Ролик гусеницы Arctic Cat art. 3604-063
По запросу
36
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 2 шт.
37
Screw, Cap art. 1623-248
По запросу
38
Крышка ролика гусеницы Arctic Cat art. 1604-952
По запросу
