модель 2010 года
- Модель CFR8
- Код модели CFR8 LE BLACK (S2010CFHEXUSB)

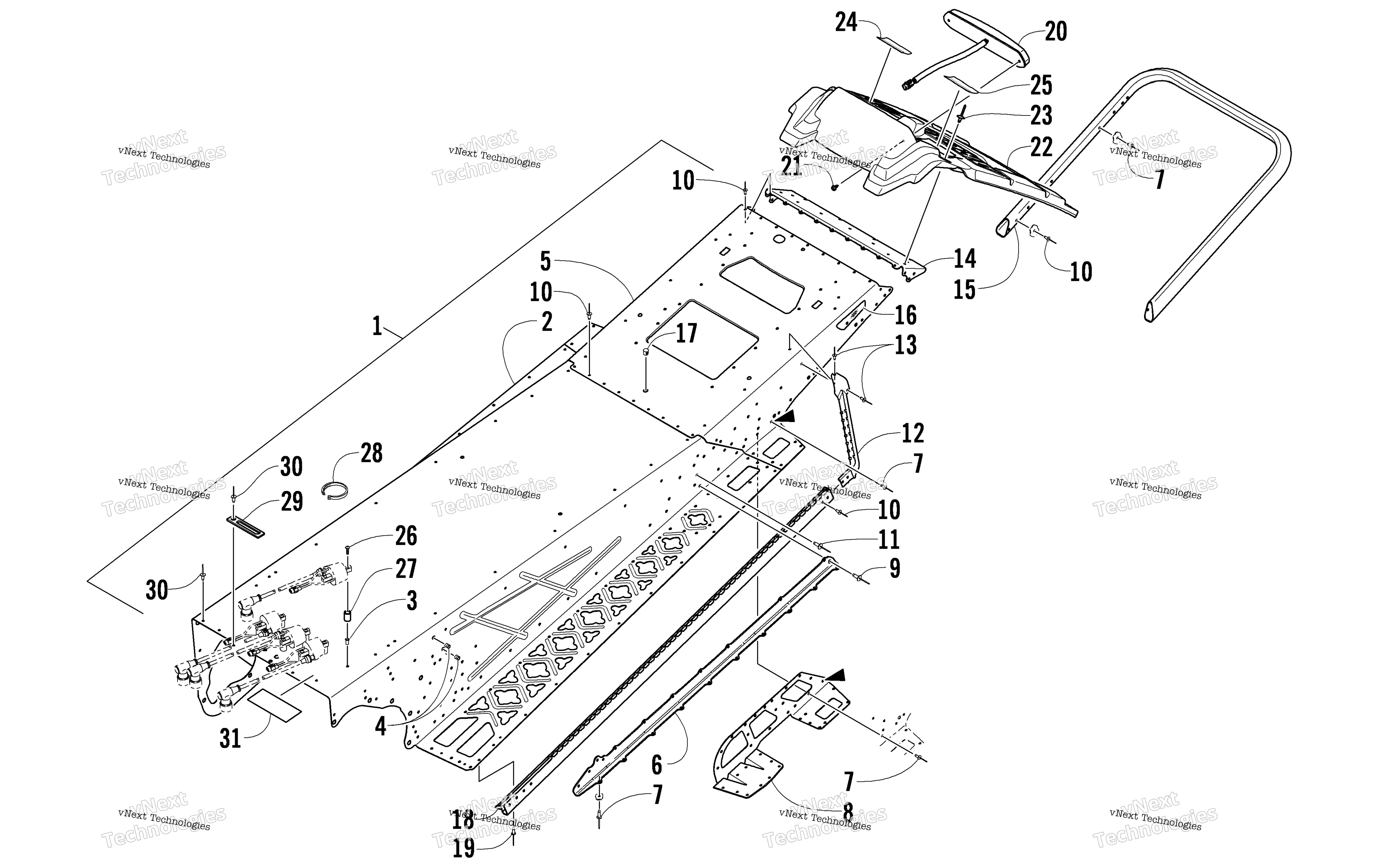

Схема Tunnel, задний Bumper, и Taillight узла для CFR8 LE BLACK (S2010CFHEXUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly art. 1707-425
По запросу
1
Tunnel Assembly Black (inc. 2-11) art. 2718-717
По запросу
2
Tunnel, Front Black (inc. 3-4) art. 2718-344
По запросу
3
Гайка потайная Arctic Cat art. 1623-562
от 420 ₽
4
Insert art. 1623-657
По запросу
5
Tunnel, Rear Black art. 4706-509
По запросу
6
Bracket, Tunnel Support - Right Black art. 4706-170
По запросу
6
Bracket, Tunnel Support - Left Black art. 4706-171
По запросу
7
Заклепка Arctic Cat art. 8060-706
от 116 ₽
8
Bracket, Suspension Mounting - Left - Rear Black art. 4706-429
По запросу
8
Bracket, Suspension Mounting - Right - Rear Black art. 4706-428
По запросу
9
Rivet art. 8060-708
По запросу
10
Клепка Arctic Cat art. 8060-504
от 116 ₽
11
Rivet - Black art. 8060-702
По запросу
12
Gusset, Tunnel Roll - Left Black art. 4706-797
По запросу
12
Gusset, Tunnel Roll - Right Black art. 4706-796
По запросу
13
Rivet art. 8060-508
По запросу
14
End Cap, Tunnel Black art. 4706-689
По запросу
15
Bumper, Rear Black art. 4706-715
По запросу
16
Decal, Reflector - Left Red art. 8611-521
По запросу
16
Decal, Reflector - Right Red art. 8611-520
По запросу
17
Plug art. 0623-562
По запросу
18
Roll, Tunnel - Left Black art. 4706-873
По запросу
18
Roll, Tunnel - Right Black art. 4706-872
По запросу
19
Rivet art. 8060-502
По запросу
20
Taillight, LED - Red art. 0609-863
от 7 022 ₽
21
Screw, Self-Tapping art. 0623-301
По запросу
22
Snowflap art. 5606-525
По запросу
23
Rivet art. 8061-706
По запросу
24
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
25
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
26
Screw, Machine art. 1623-671
По запросу
27
Spacer art. 1623-045
По запросу
28
Зажим Arctic Cat art. 0123-788
По запросу
29
Зажим Arctic Cat art. 1623-984
По запросу
30
Rivet art. 8060-506
По запросу
31
Foil, Protective art. 3606-814
По запросу
