модель 2010 года
- Модель TZ1 Turbo
- Код модели TZ1 TURBO LXR LE METALLIC CAT GREEN (S2010TZNTLUSG)

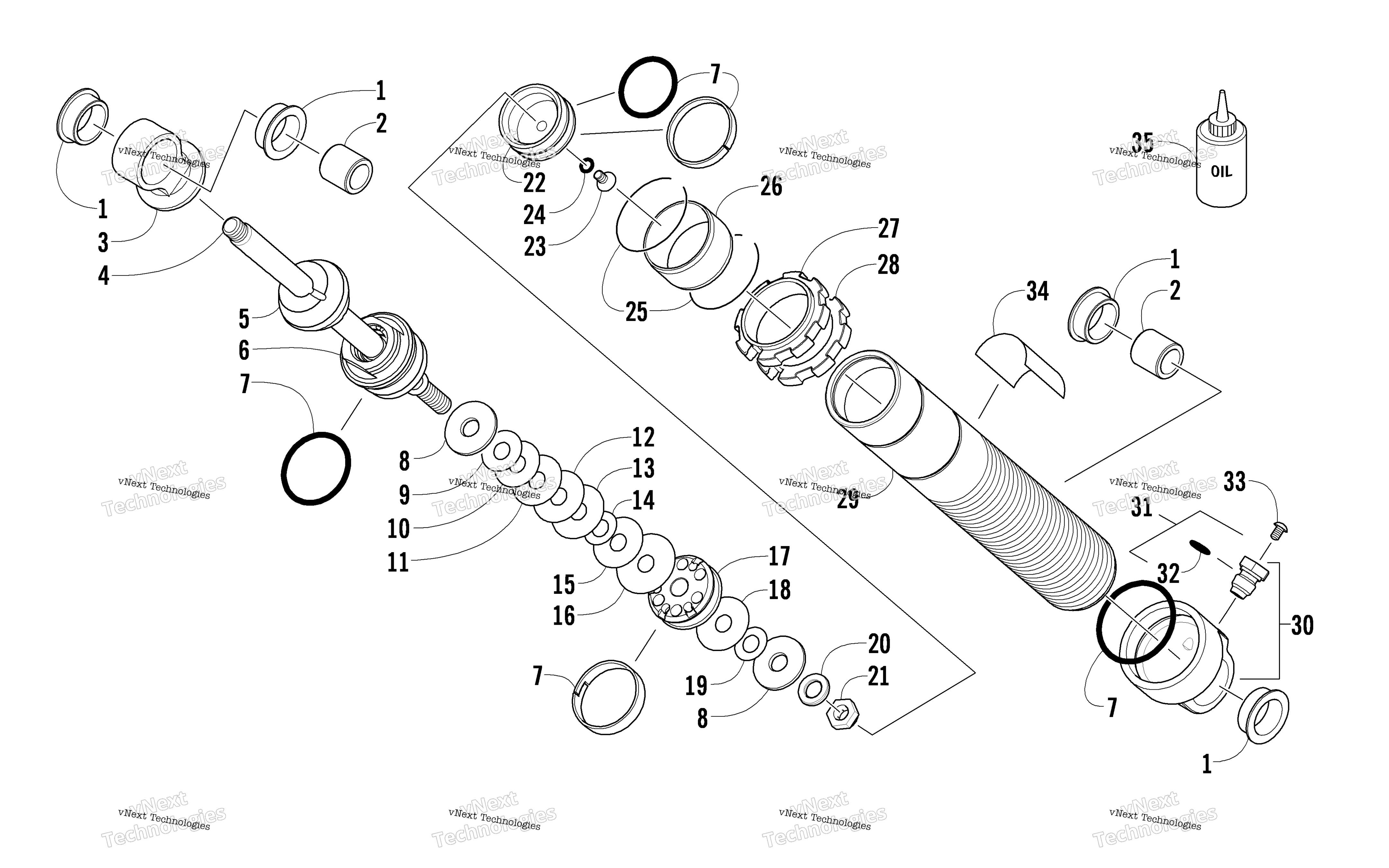

Схема передней части Suspension Shock Absorber для TZ1 TURBO LXR LE METALLIC CAT GREEN (S2010TZNTLUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Shock, Ski art. 2703-594
По запросу
1
Bushing art. 1604-222
По запросу
2
Sleeve art. 2604-223
По запросу
3
EYELET,SHOCK-FR SUSP(FOX ONLY) art. 0603-910
По запросу
4
Rod, Shock art. 2603-840
По запросу
5
Bumper, Shock art. 2603-459
По запросу
6
Bearing - Assembly art. 2604-413
По запросу
7
Kit, Seal/Rebuild art. 2604-815
По запросу
8
Washer, Top Out - 1.125OD x 0.378ID x 0.093 art. 0603-540
По запросу
9
Valve, 0.800 x 0.010 in. art. 0603-335
По запросу
10
Valve, 0.900 x 0.010 in. art. 0603-338
По запросу
11
Valve, 1.000 x 0.010 in. art. 0603-341
По запросу
12
Valve, 1.100 x 0.010 in. art. 0603-344
По запросу
13
Valve, 1.250 x 0.010 in. art. 0603-347
По запросу
14
Valve, 0.700 x 0.008 in. art. 0603-331
По запросу
15
VALVE,1.000X.006(3/8ID) art. 0603-339
По запросу
16
Valve, 1.300 x 0.006 in. art. 0603-348
По запросу
17
Piston, 0.055 in. - Orifice art. 2604-412
По запросу
18
Valve, 1.250 x 0.008 (3/8 ID) art. 0603-346
По запросу
19
Valve, 0.800 x 0.012 in. art. 0603-879
По запросу
20
Washer, Backup art. 0603-389
По запросу
21
Nut, Cap - Fox Shock art. 0603-301
По запросу
22
Piston, Floating Assy art. 2604-816
По запросу
23
Screw, Machine - w/O-Ring (inc. 24) art. 1604-316
По запросу
24
O-Ring (FOX only) art. 1604-425
По запросу
25
Retainer art. 2603-245
По запросу
26
Sleeve, Wear art. 2603-246
По запросу
27
Nut, Adjuster art. 2604-840
По запросу
28
Collar, Locking - Adjuster Nut art. 2604-841
По запросу
29
BODY,SHOCK-1.459 BORE X 8.900 TLG art. 2603-839
По запросу
30
End Cap, Shock - Assembly (inc. 31-32) art. 2604-817
По запросу
31
Valve, Pressure - Assembly (inc. 32) art. 0703-341
По запросу
32
O-Ring art. 1604-318
По запросу
33
Screw, Valve art. 0624-097
По запросу
34
Decal, Shock art. 2604-897
По запросу
35
SEMI-SYN SHOCK OIL-1 QUART art. 5639-530
По запросу
