модель 2010 года
- Модель TZ1 Turbo
- Код модели TZ1 TURBO LXR LE METALLIC CAT GREEN (S2010TZNTLUSG)

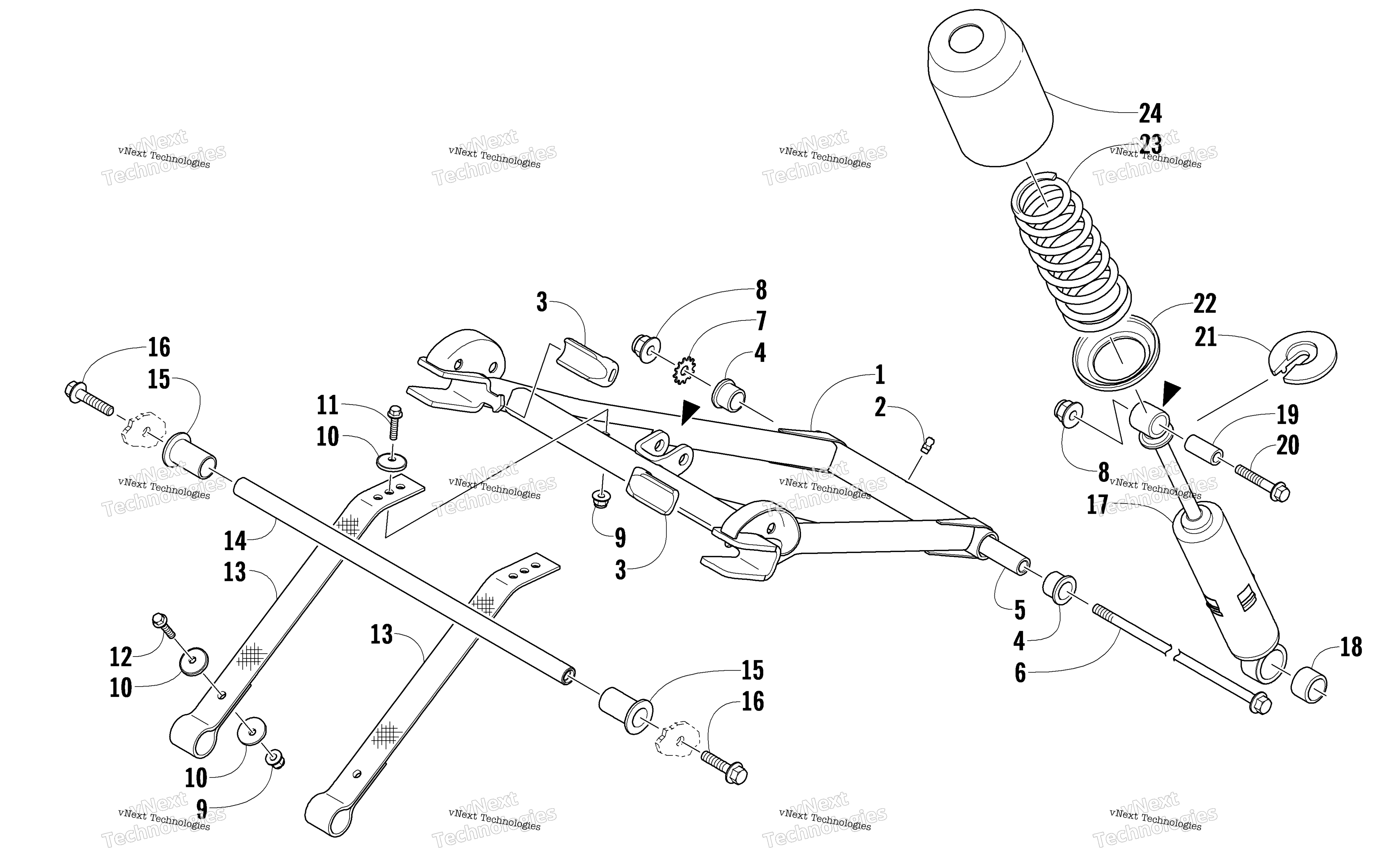

Схема задней части Suspension Front Arm Assembly для TZ1 TURBO LXR LE METALLIC CAT GREEN (S2010TZNTLUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension - Black (inc. 2-4) art. 1704-671
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Бампер подвески Arctic Cat art. 3604-141
По запросу
4
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
5
Axle, Inner art. 3604-272
По запросу
6
Болт Arctic Cat art. 1423-431
По запросу
7
Washer, External Tooth Lock art. 8053-272
По запросу
8
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
9
Гайка Arctic Cat art. 8427-602
от 116 ₽
10
Washer art. 0623-875
По запросу
11
Болт Arctic Cat art. 8408-625
от 116 ₽
12
Болт Arctic Cat art. 8408-635
от 110 ₽
13
Strap, Limiter art. 3604-274
По запросу
14
Axle, Front Slider art. 3604-234
По запросу
15
Bushing, Flared art. 3604-233
По запросу
16
Screw, Cap art. 8408-041
По запросу
17
Shock Absorber art. 3604-493
По запросу
18
Bushing, Shock - 0.890 x 0.800 art. 1604-791
По запросу
19
Втулка амортизатора Arctic Cat art. 3604-273
от 473 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
20
Болт M10X1.25X50 Arctic Cat art. 8408-050
По запросу
21
Верхняя чашка амортизатора Arctic Cat art. 1603-889
По запросу
22
Кольцо нижнее упорное пружины амортизатора Arctic Cat art. 2603-719
от 2 205 ₽
23
Spring, Compression - Black art. 1704-236
от 22 790 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
24
Чехол пружины амортизатора Arctic Cat art. 0604-790
от 3 161 ₽
