модель 2010 года
- Модель TZ1 Turbo
- Код модели TZ1 TURBO LXR LE METALLIC CAT GREEN (S2010TZNTLUSG)

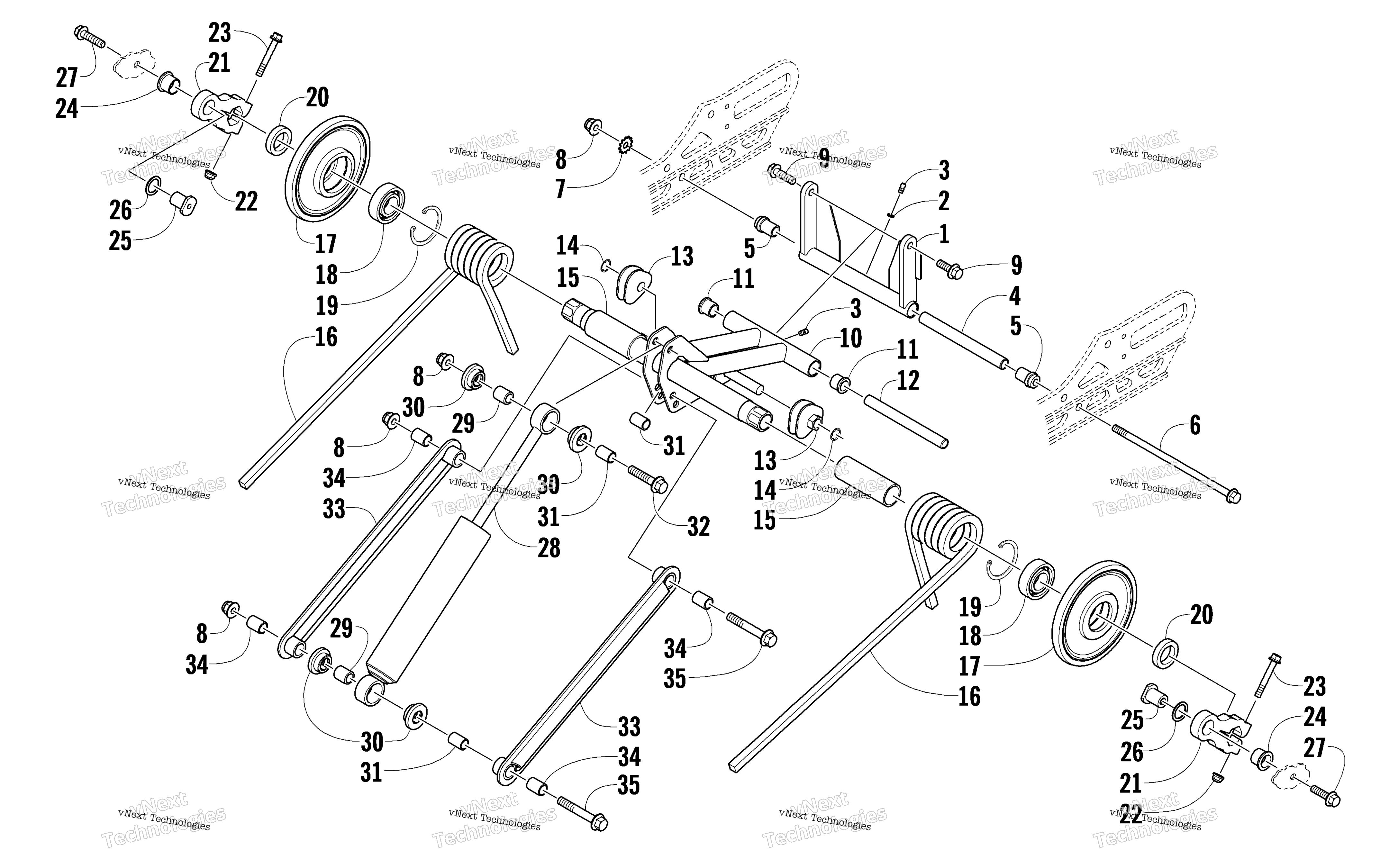

Схема задней части Suspension Rear Arm Assembly для TZ1 TURBO LXR LE METALLIC CAT GREEN (S2010TZNTLUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Rear - Black (inc. 2 and one No. 3) art. 1704-624
По запросу
2
WASHER- GREASE FITTING art. 1623-011
По запросу
3
Фиттинг art. 1623-010
По запросу
4
Втулка Arctic Cat art. 3604-285
По запросу
5
Bushing art. 3604-286
По запросу
6
Болт Arctic Cat art. 1423-431
По запросу
7
Washer, External Tooth Lock art. 8053-272
По запросу
8
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 4 шт.
Подписаться
9
Screw, Cap art. 8408-041
По запросу
10
Arm, Idler - Black (inc. 11 and one No. 3) art. 1704-677
По запросу
11
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
12
Палец металлический заднего рычага Arctic Cat art. 3604-276
По запросу
13
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
13
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
14
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
15
Sleeve, Spring art. 3604-288
По запросу
16
Spring, Suspension - Left art. 1704-147
По запросу
16
Spring, Suspension - Right art. 1704-146
По запросу
17
Ролик гусеницы 180х30мм Arctic Cat art. 3604-264
По запросу
18
Bearing art. 3604-257
от 500 ₽
19
Ring, Retaining art. 3604-256
По запросу
20
Spacer, Pivot - Idler Arm art. 3604-289
По запросу
21
Pivot - Idler Arm (inc. 22-24) art. 1704-627
По запросу
22
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
23
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
24
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
25
Втулка подвески Arctic Cat art. 3604-979
По запросу
26
Шайба Arctic Cat art. 1604-187
от 368 ₽
27
Болт Arctic Cat art. 8408-031
от 368 ₽
28
Shock Absorber (inc. 29-30) art. 3604-331
По запросу
29
Втулка амортизатора Arctic Cat art. 1604-397
от 630 ₽
30
Втулка амортизатора Arctic Cat art. 1604-262
от 525 ₽
31
Втулка амортизатора Arctic Cat art. 3604-109
По запросу
32
Болт M10X1.25X50 Arctic Cat art. 8408-050
По запросу
33
Link, Shock art. 0704-928
По запросу
34
Axle, Link art. 3604-330
По запросу
35
Болт рычага М10х1,25х90 Arctic Cat art. 8408-090
По запросу
