модель 2010 года
- Модель Z1 Turbo
- Код модели Z1 TURBO SNO PRO METALLIC CAT GREEN (S2010Z1NTXUSG)

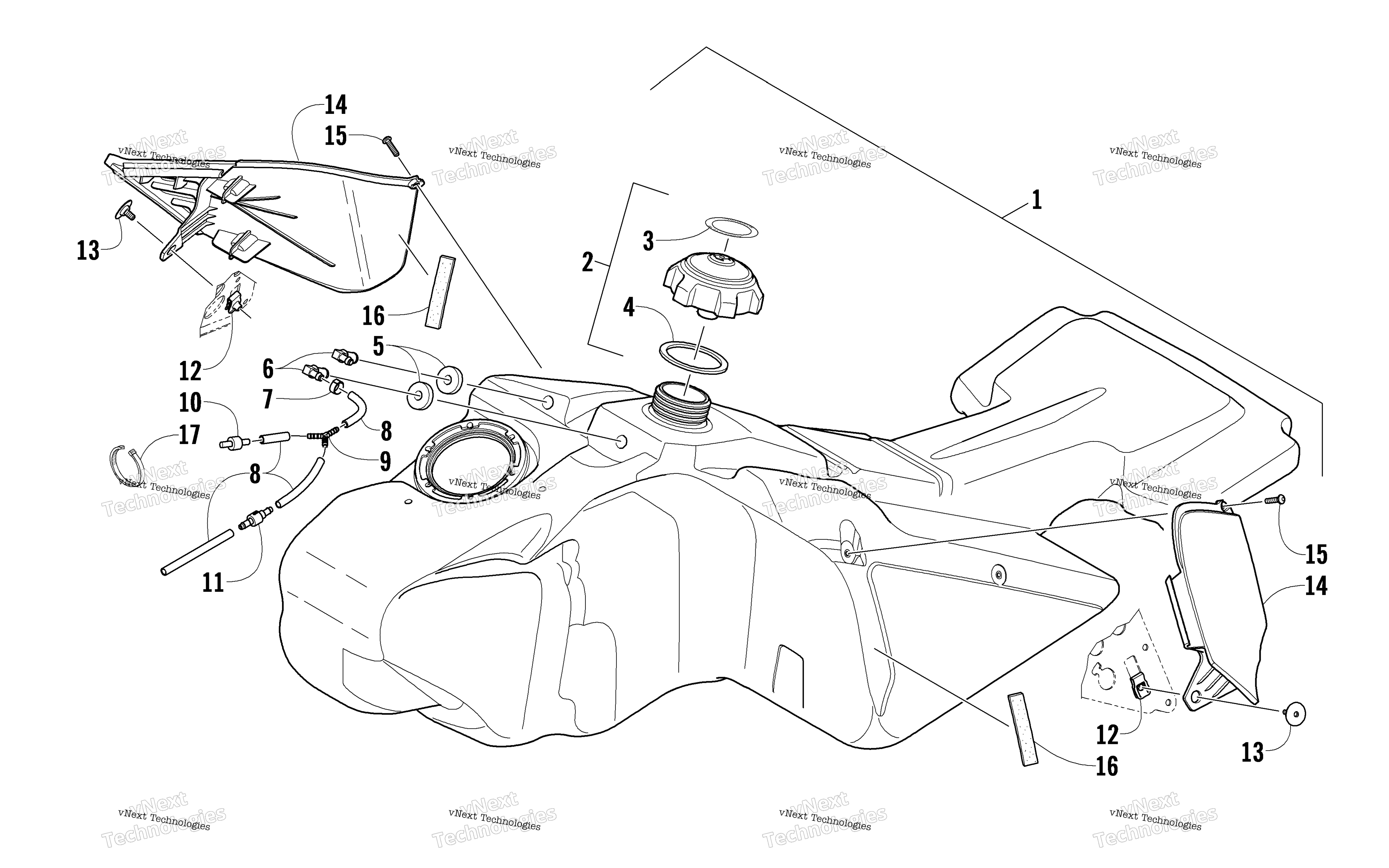

Схема узла топливного бака для Z1 TURBO SNO PRO METALLIC CAT GREEN (S2010Z1NTXUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-6) art. 2670-060
По запросу
2
Cap, Gas Tank - Assembly (inc. 3-4) art. 2670-176
По запросу
3
Decal, Gas Tank Cap art. 9611-313
По запросу
4
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
5
Grommet art. 1670-325
По запросу
6
Fitting, Oil Tank art. 1670-494
По запросу
7
Clamp, Hose art. 1623-233
По запросу
8
Hose - 100 ft art. 6101-001
По запросу
8
Hose - 50 ft art. 6101-009
По запросу
9
Тройник топливный Arctic Cat art. 2670-105
от 2 310 ₽
10
Обратный клапан Arctic Cat art. 0610-059
от 2 100 ₽
11
Клапан бензобака Arctic Cat art. 1670-913
от 3 675 ₽
12
Клипса Arctic Cat art. 0423-577
от 168 ₽
13
Винт Arctic Cat art. 0423-101
от 263 ₽
14
Knee Pad, Left art. 5606-145
По запросу
14
Knee Pad, Right art. 5606-144
По запросу
15
Screw, Machine art. 8470-510
от 110 ₽
16
Tape, Double-Coated - Acrylic Foam art. 0619-946
По запросу
17
Зажим Arctic Cat art. 0123-788
По запросу
