модель 2010 года
- Модель Z1 Turbo
- Код модели Z1 TURBO SNO PRO METALLIC CAT GREEN (S2010Z1NTXUSG)

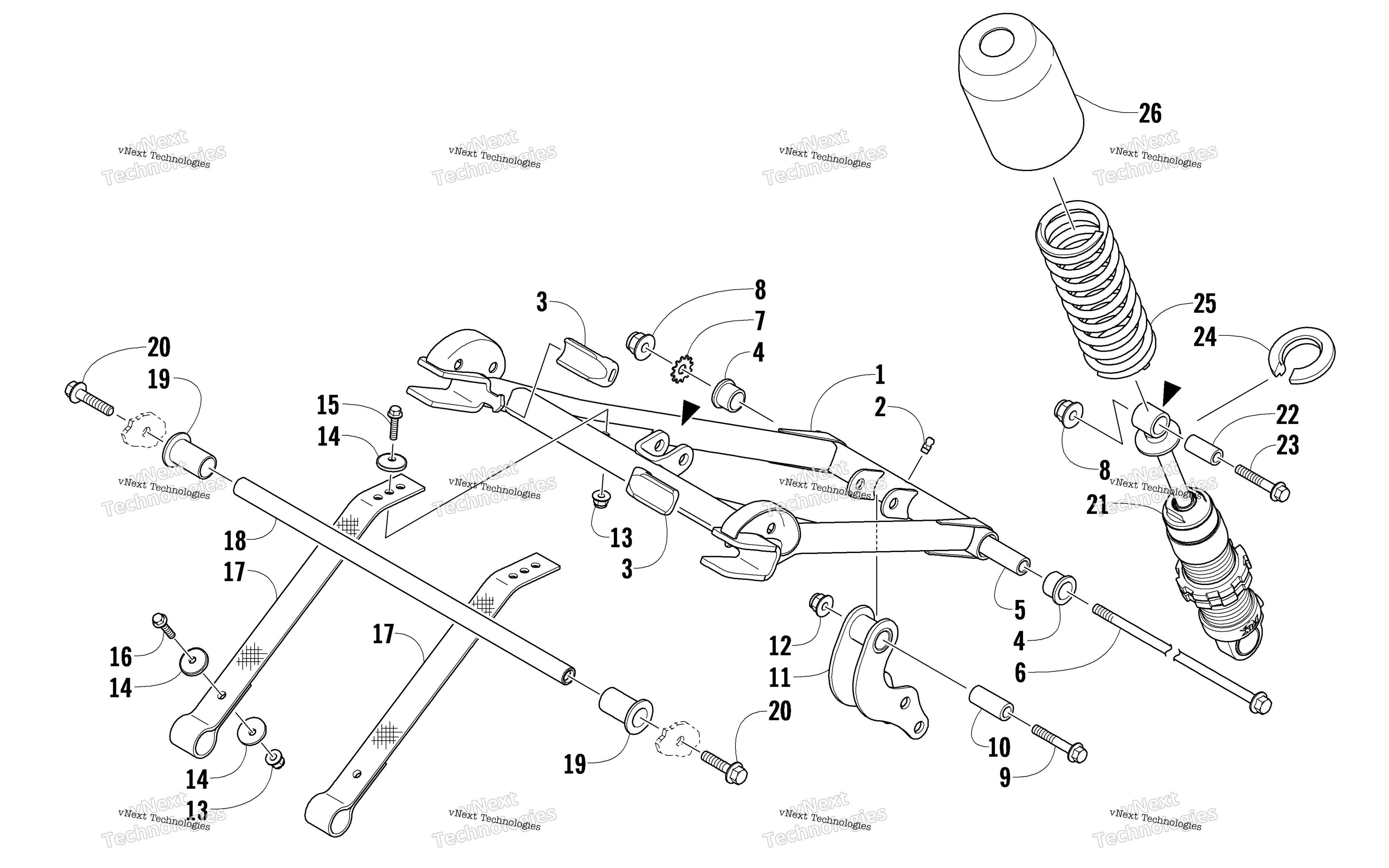

Схема задней части Suspension Front Arm Assembly для Z1 TURBO SNO PRO METALLIC CAT GREEN (S2010Z1NTXUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension Black (inc. 2-4) art. 1704-755
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Бампер подвески Arctic Cat art. 3604-141
По запросу
4
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
5
Axle, Inner art. 3604-272
По запросу
6
Болт Arctic Cat art. 1423-431
По запросу
7
Washer, External Tooth Lock art. 8053-272
По запросу
8
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
9
Screw, Cap art. 8408-850
По запросу
10
Axle, Inner art. 2603-574
По запросу
11
Pivot, Rear Shock art. 1704-758
По запросу
12
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
13
Гайка Arctic Cat art. 8427-602
от 116 ₽
14
Washer art. 0623-875
По запросу
15
Болт Arctic Cat art. 8408-625
от 116 ₽
16
Болт Arctic Cat art. 8408-635
от 110 ₽
17
Лента резиновая ограничительная Arctic Cat art. 3604-413
По запросу
18
Axle, Front Slider art. 3604-234
По запросу
19
Bushing, Flared art. 3604-233
По запросу
20
Screw, Cap art. 8408-041
По запросу
21
Shock Absorber art. 1704-898
По запросу
22
Втулка амортизатора Arctic Cat art. 3604-273
от 473 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
23
Болт M10X1.25X50 Arctic Cat art. 8408-050
По запросу
24
Retainer, Spring art. 3604-200
от 22 790 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
25
Spring, Compression Black art. 1704-737
По запросу
26
Чехол пружины амортизатора Arctic Cat art. 0604-790
от 3 161 ₽
