модель 2010 года
- Модель Z1 Turbo
- Код модели Z1 TURBO SNO PRO METALLIC CAT GREEN (S2010Z1NTXUSG)

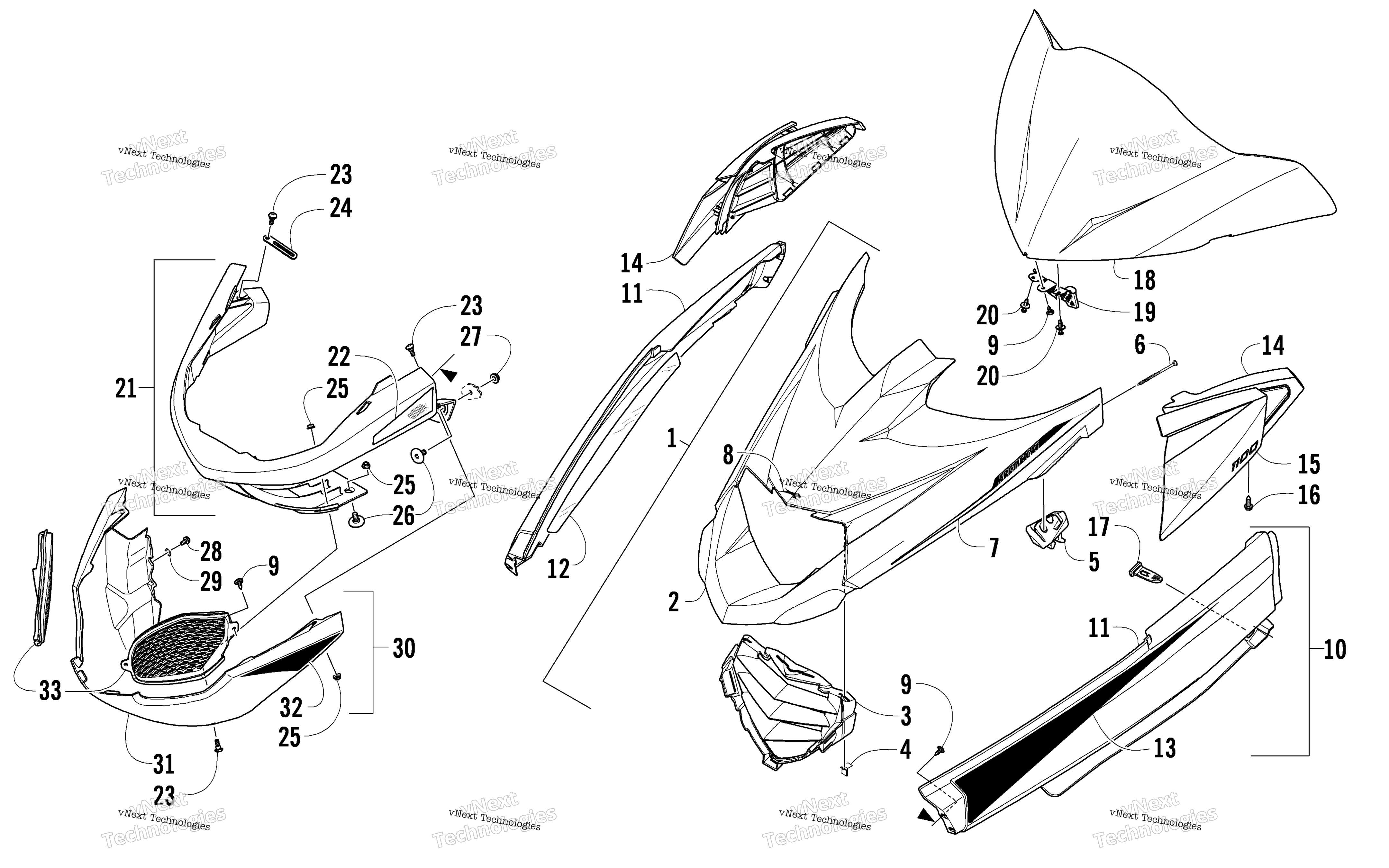

Схема Hood, Windshield, и передний Bumper узла для Z1 TURBO SNO PRO METALLIC CAT GREEN (S2010Z1NTXUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-8) art. 2718-487
По запросу
2
Hood (inc. 3-6) art. 7800-520
По запросу
3
Grille, Hood Black art. 5606-655
По запросу
4
Clip, Retaining art. 1623-765
По запросу
5
Clip, Rubber - Hood Hold-Down - Right art. 1623-768
По запросу
5
Clip, Rubber - Hood Hold-Down - Left art. 1623-769
По запросу
6
Screw, Self-Tapping art. 1623-810
По запросу
7
Decal, Hood - "Arctic Cat" - Right art. 8611-768
По запросу
7
Decal, Hood - "Arctic Cat" - Left art. 8611-769
По запросу
8
Decal, AirCat - Chrome art. 8611-267
По запросу
9
Винт-саморез Arctic Cat art. 1623-129
По запросу
10
Spar, Front - w/Decals - Right - Mt Cat Grn (inc. 11-13) art. 2718-780
По запросу
10
Spar, Front - w/Decals - Left - Mt Cat Grn (inc. 11 and 13) art. 2718-781
По запросу
11
Spar, Front - w/o Decals - Right - Mt Cat Grn art. 4706-716
По запросу
11
Spar, Front - w/o Decals - Left - Mt Cat Grn art. 4706-717
По запросу
12
Foil, Spar - Right art. 4606-934
По запросу
13
Decal, Front Spar - Left art. 8611-771
По запросу
13
Decal, Front Spar - Right art. 8611-770
По запросу
14
Впускной патрубок левый Arctic Cat art. 5606-777
от 15 593 ₽
14
Впускной патрубок правый Arctic Cat art. 5606-776
По запросу
15
Decal, Bezel art. 8611-772
По запросу
16
Screw, Self-Tapping art. 0623-297
По запросу
17
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
18
Стекло ветровое низкое черное Arctic Cat Z1 Turbo 09-13 art. 6606-024
от 22 869 ₽
19
Bracket, Windshield - Hold-Down art. 4706-442
По запросу
20
Клипса Arctic Cat art. 0623-362
от 90 ₽
21
Bumper, Front Black (inc. 22) art. 2718-767
По запросу
22
Reflector - Amber - LH art. 9611-385
По запросу
22
Reflector - Amber - RH art. 9611-282
По запросу
23
Болт Arctic Cat art. 0423-355
По запросу
24
Зажим Arctic Cat art. 1623-984
По запросу
25
Гайка Arctic Cat art. 8427-602
от 116 ₽
26
Болт M6X1.0X25 Arctic Cat art. 1623-775
от 368 ₽
27
Гайка Arctic Cat art. 8424-602
от 110 ₽
28
Болт Arctic Cat art. 0623-966
от 168 ₽
29
Шайба Arctic Cat art. 8053-242
По запросу
30
Fascia, Bumper - w/Decals - Lower - Black (inc. 31-32) art. 2718-779
По запросу
31
Нижняя панель бампера Arctic Cat art. 5606-462
от 10 406 ₽
32
Decal, Lower Fascia - Right art. 8611-794
По запросу
32
Decal, Lower Fascia - Left art. 8611-795
По запросу
33
Vent, Bumper - Right - Black art. 4606-604
По запросу
33
Vent, Bumper - Left - Mold - Black art. 4606-605
По запросу
