модель 2011 года
- Модель Bearcat 570
- Код модели BEARCAT 570 BLACK (S2011BCDFCUSB)

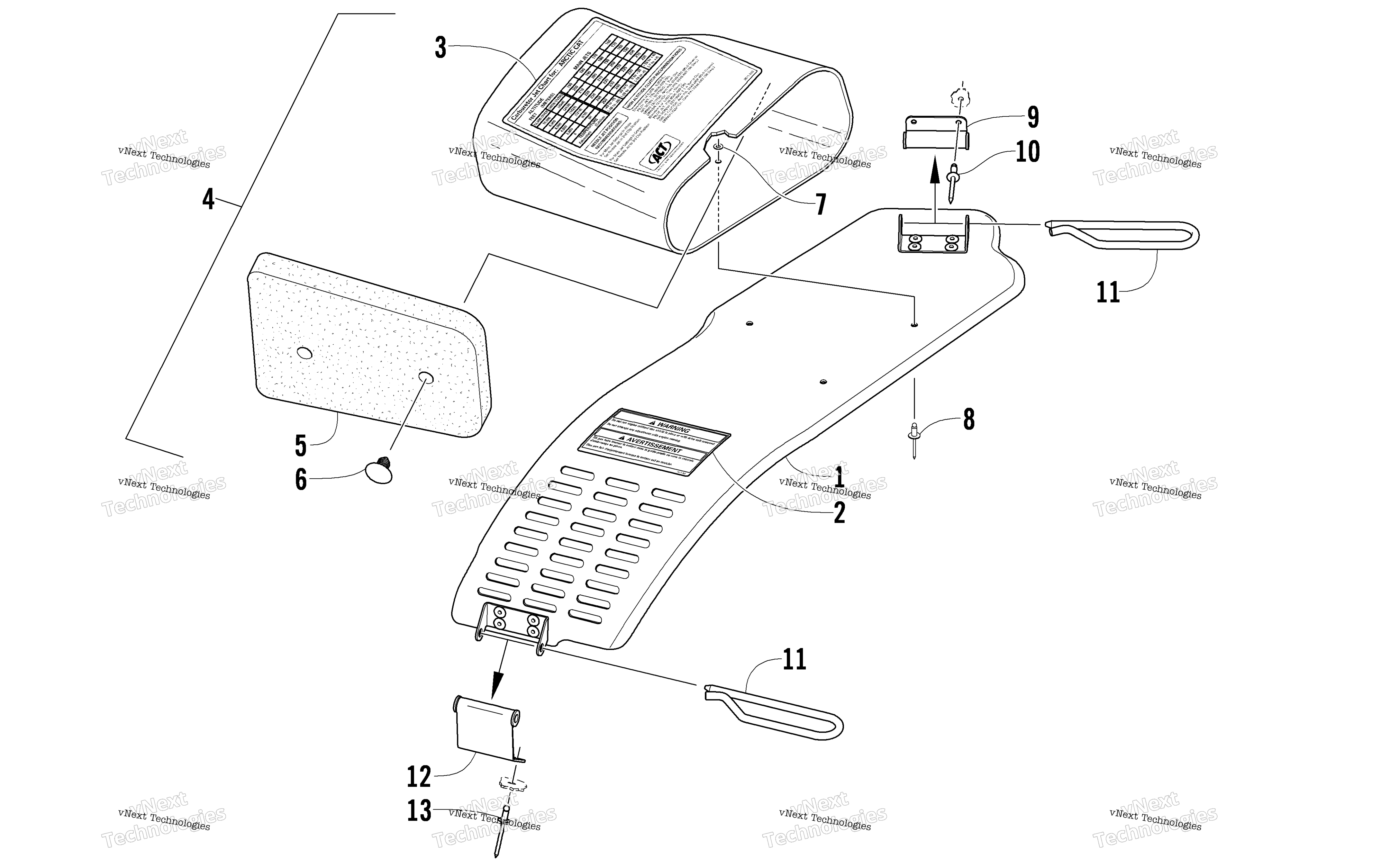

Схема Belt защита узла для BEARCAT 570 BLACK (S2011BCDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Guard, Belt art. 1707-153
По запросу
2
Decal, Warning - Belt Guard art. 1611-565
По запросу
3
Decal, Clutching Chart art. 9611-321
По запросу
4
Duct, Air-Out (inc. 5-6) art. 0713-010
По запросу
5
Foam, Air-Out art. 0617-561
По запросу
6
Clip, Retaining art. 1623-809
По запросу
7
Washer art. 0123-802
от 110 ₽
8
Rivet - Zinc art. 8060-688
По запросу
9
Hinge, Belt Guard - Rear art. 1707-169
По запросу
10
Клепка Arctic Cat art. 8060-504
от 116 ₽
11
Pin, Belt Guard art. 1623-720
По запросу
12
Hinge, Belt Guard - Front art. 1707-168
По запросу
13
Клепка art. 8061-508
По запросу
