модель 2011 года
- Модель Bearcat 570
- Код модели BEARCAT 570 BLACK (S2011BCDFCUSB)

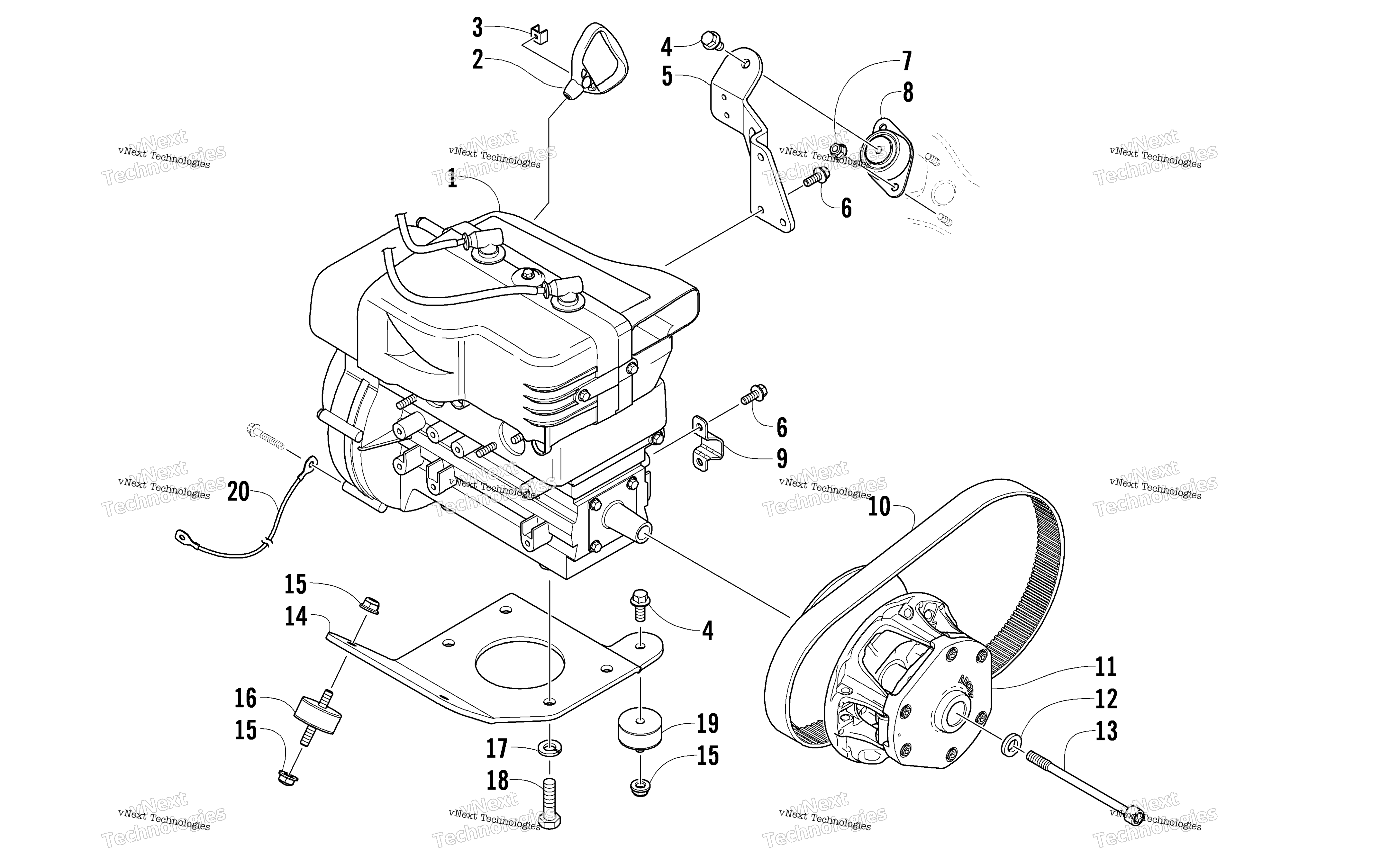

Схема двигателя And Related Parts для BEARCAT 570 BLACK (S2011BCDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Long Block, Engine - 570 art. 0762-584
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Screw, Cap art. 1623-560
По запросу
5
Mount, Engine - Rear art. 0608-571
По запросу
6
Screw, Cap - HFH 5/16-18 x .750 w/2353 art. 1623-553
По запросу
7
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
8
MOUNT,ENGINE art. 0608-645
По запросу
9
Plate, Snubber art. 0708-543
По запросу
10
Belt, Drive art. 0627-067
По запросу
11
Ведущий вариатор Arctic Cat art. 0746-435
от 29 000 ₽
12
Шайба вариатора Arctic Cat art. 1623-649
от 578 ₽
13
Болт ведущего вариатора M12X1.25X157 Arctic Cat art. 1623-792
от 3 675 ₽
14
Plate, Engine Mount art. 0608-562
По запросу
15
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
16
Mount, Engine - Double art. 0608-250
По запросу
17
Washer, Spring Lock art. 8051-332
По запросу
18
Screw, Cap art. 8002-402
По запросу
19
Mount, Engine - Single art. 0608-251
По запросу
20
Wire, Ground art. 0686-126
По запросу
