модель 2011 года
- Модель Bearcat 570
- Код модели BEARCAT 570 BLACK (S2011BCDFCUSB)

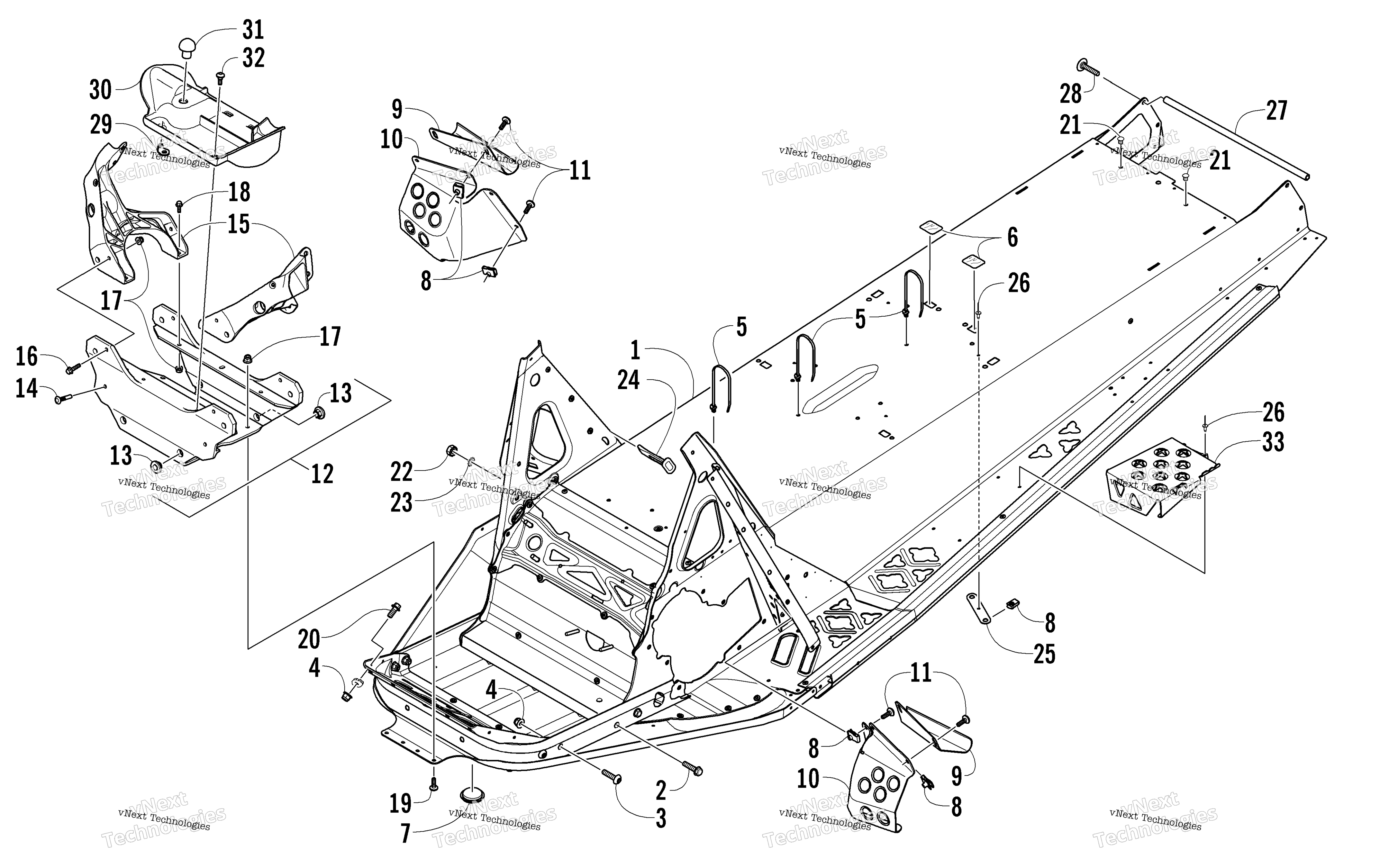

Схема шасси Assembly для BEARCAT 570 BLACK (S2011BCDFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis - Assembly (inc. 2-3 and four No. 4) art. 1707-310
По запросу
2
Screw, Cap art. 1623-428
По запросу
3
Screw, Cap art. 8476-835
По запросу
4
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
5
Tie, Cable - Push Mount art. 0623-677
По запросу
6
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
7
Пробка Arctic Cat art. 1623-625
от 221 ₽
8
Клипса Arctic Cat art. 0423-577
от 168 ₽
9
Bracket, Toe Hook - Right art. 3606-920
По запросу
9
Bracket, Toe Hook - Left art. 3606-921
По запросу
10
Shield, Toe - Right art. 3606-710
По запросу
10
Shield, Toe - Left art. 3606-711
По запросу
11
Screw, Machine art. 8471-616
По запросу
12
Bracket, Front Suspension Mounting - w/Bushings (inc. 13-14) art. 1707-340
По запросу
13
Втулка подрамника Arctic Cat art. 0605-763
от 367 ₽
14
Bolt, Ribbed art. 1623-443
По запросу
15
Frame, Mounting - Shock - Left art. 0607-807
По запросу
15
Frame, Mounting - Shock - Right art. 0607-806
По запросу
16
Болт Arctic Cat art. 8408-625
от 116 ₽
17
Гайка Arctic Cat art. 8427-602
от 116 ₽
18
Болт Arctic Cat art. 8408-620
от 190 ₽
19
Болт Arctic Cat art. 8476-620
По запросу
20
Болт Arctic Cat art. 8408-820
от 110 ₽
21
Clip, Retaining art. 1623-795
от 2 405 ₽
22
Nut art. 0623-038
от 110 ₽
23
Washer, Lock art. 8053-212
По запросу
24
Фиксатор пластика капота левый Arctic Cat art. 4606-455
от 788 ₽
24
Фиксатор капота правый Arctic Cat art. 4606-454
По запросу
25
Plate, Backing art. 5606-126
По запросу
26
Заклепка Arctic Cat art. 8060-686
от 116 ₽
27
Brace, Tunnel art. 3604-540
По запросу
28
Screw, Self-Tapping art. 1623-813
По запросу
29
Bracket, Retaining art. 4606-770
По запросу
30
Close-Off, Front End art. 5606-318
По запросу
31
Отбойник глушителя Arctic Cat art. 0612-111
По запросу
32
Винт Arctic Cat art. 0423-557
от 110 ₽
33
Подножка правая Arctic Cat art. 5606-580
от 4 179 ₽
33
Подножка левая Arctic Cat art. 5606-581
от 4 179 ₽
