модель 2012 года
- Модель F 800
- Код модели F 800 SNO PRO ANNIVERSARY BLACK (S2012F8HANUSB)

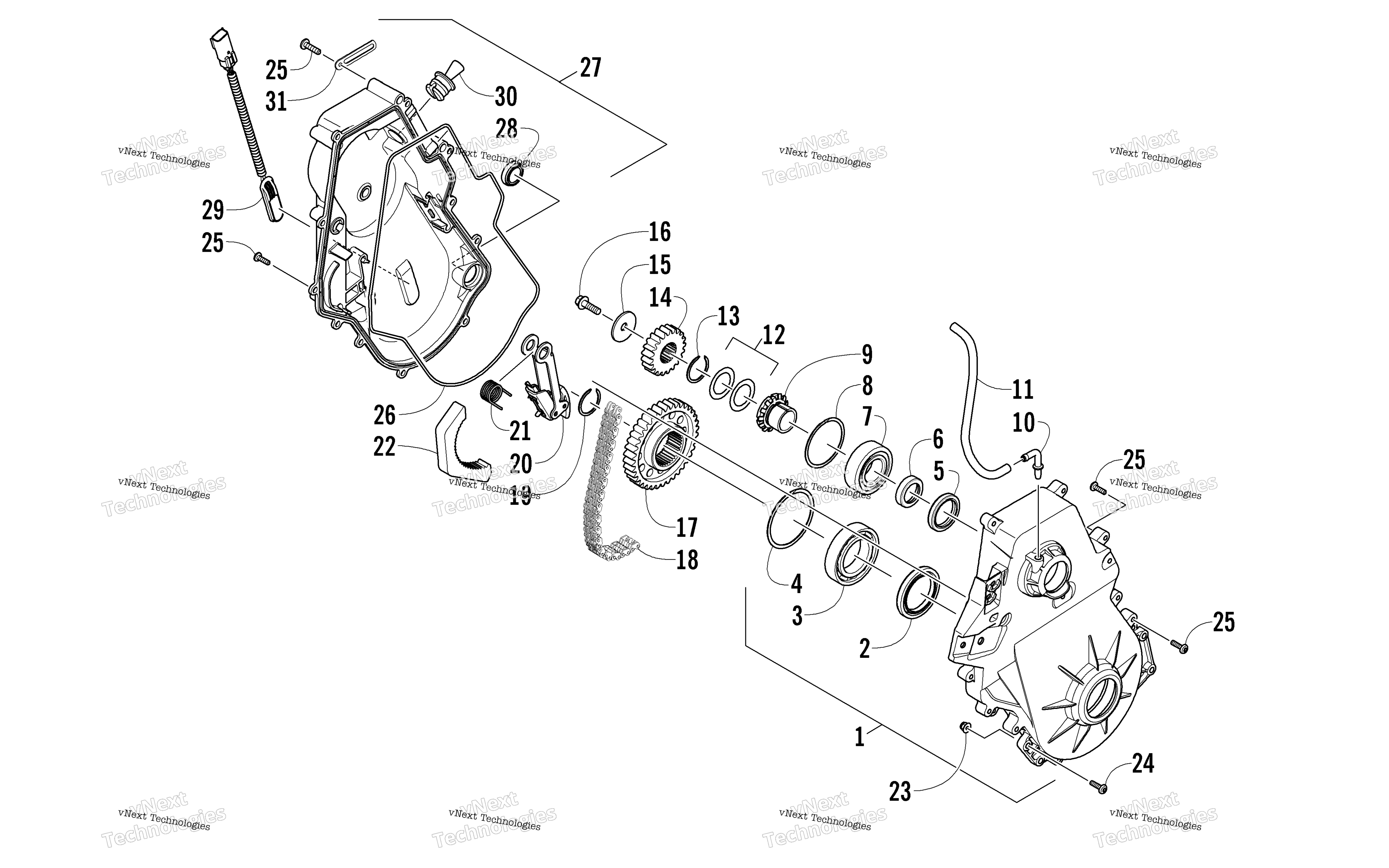

Схема цепь картер узла для F 800 SNO PRO ANNIVERSARY BLACK (S2012F8HANUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Корпус КПП Arctic Cat art. 1702-477
По запросу
2
Сальник Arctic Cat art. 2602-172
По запросу
3
Подшипник КПП Yamaha art. 2602-281
от 1 316 ₽
4
Ring, Retaining art. 2602-280
По запросу
5
Сальник КПП Arctic Cat art. 2602-204
от 2 402 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
6
Spacer art. 2602-368
По запросу
7
Подшипник КПП Yamaha art. 2602-205
от 1 561 ₽
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
8
Ring, Retaining art. 2602-236
По запросу
9
Адаптер подшипника КПП Arctic Cat art. 2602-290
По запросу
10
BARB, 90 DEGREE art. 1402-102
По запросу
11
Hose, Vent art. 2602-489
По запросу
12
Шайба 1.00X1.43X.030 Arctic Cat art. 0623-118
от 788 ₽
12
Шайба 1.00X1.43X.075 Arctic Cat art. 0623-119
от 987 ₽
13
Стопорное кольцо КПП Arctic Cat art. 2602-239
По запросу
14
Sprocket - 21T (13 Wide) art. 2602-377
По запросу
14
Шестерня КПП 22 зуба Arctic Cat art. 2602-335
По запросу
15
Washer, Spring art. 1623-038
По запросу
16
Винт Arctic Cat art. 8408-826
По запросу
17
Шестерня КПП 28 зубьев Arctic Cat art. 2602-364
По запросу
17
Sprocket - 38T (13 Wide) art. 2602-372
По запросу
18
Цепь КПП Arctic Cat art. 2602-370
По запросу
18
Chain - 84P (13 Wide) art. 2602-369
По запросу
19
Ring, Retaining art. 2602-473
По запросу
20
Натяжитель цепи art. 1702-398
от 3 824 ₽
Аналог
3 824 ₽
Требуется 1 шт.
21
Пружина натяжителя цепи Arctic Cat art. 2602-336
По запросу
22
Пластина натяжителя цепи КПП Arctic Cat art. 2602-230
По запросу
23
Гайка Arctic Cat art. 8427-602
от 116 ₽
24
Screw, Machine art. 8476-630
По запросу
25
Screw, Machine art. 1623-814
По запросу
26
Прокладка КПП Arctic Cat art. 3602-079
По запросу
27
Cover, Chain Case (inc. 28-29) art. 1702-497
По запросу
28
Glass, Sight art. 2602-232
По запросу
29
Kit, Speedometer Sensor art. 0730-172
от 5 078 ₽
30
Plug, Fill art. 2602-440
По запросу
31
Зажим Arctic Cat art. 1623-984
По запросу
