модель 2012 года
- Модель F 800
- Код модели F 800 SNO PRO ANNIVERSARY BLACK (S2012F8HANUSB)

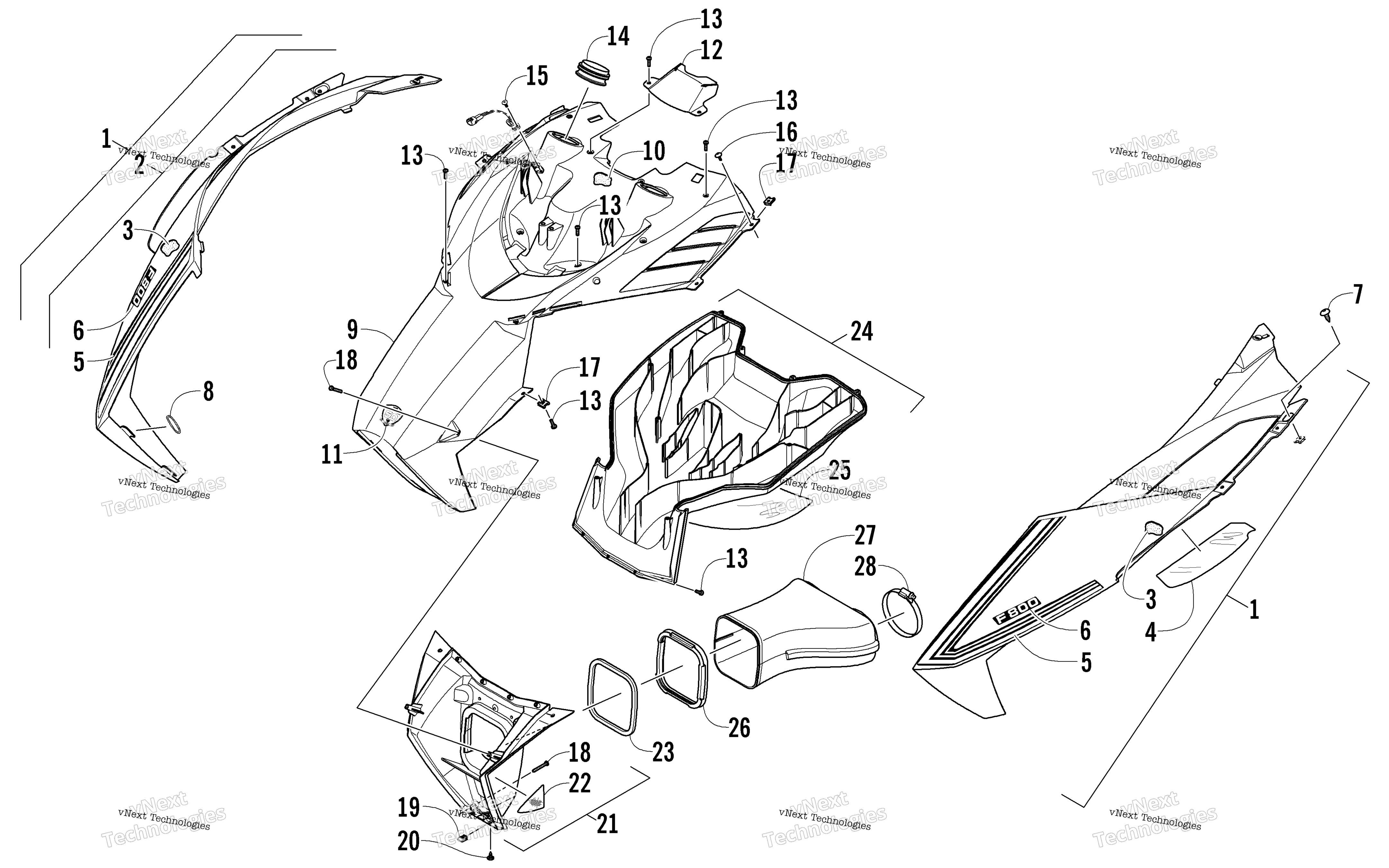

Схема капота And Air Intake Assembly для F 800 SNO PRO ANNIVERSARY BLACK (S2012F8HANUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Left - Black (inc. 2-6) art. 3718-329
По запросу
1
Hood w/Decals - Right - Black (inc. 2-3 and 5-6) art. 3718-328
По запросу
2
Hood w/o Decals - Right - Black (inc. 3) art. 3718-588
По запросу
2
Hood w/o Decals - Left - Black (inc. 3-4) art. 3718-589
По запросу
3
Foam, Hood - Right art. 0617-646
По запросу
3
Foam, Hood - Left art. 0617-647
По запросу
4
Foil, Protective art. 6606-407
По запросу
5
Decal, Hood - Forward - Left art. 9611-615
По запросу
5
Decal, Hood - Forward - Right art. 9611-614
По запросу
6
Decal, Hood - "F 800" art. 9611-734
По запросу
7
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
8
O-Ring art. 1623-947
По запросу
9
Пластик Arctic Cat art. 5706-356
от 23 930 ₽
10
Foam, Intake art. 0617-648
от 1 156 ₽
11
Эмблема "Arctic Cat 50th Anniversary" зеленая art. 9611-603
от 3 675 ₽
12
Guard, Steering Post Black art. 5706-229
По запросу
13
Screw, Self-Tapping art. 1623-933
По запросу
14
Seal art. 6606-386
По запросу
15
Clip, Retaining art. 0623-165
По запросу
16
Винт Arctic Cat art. 2623-164
от 368 ₽
17
Nut, U art. 1623-939
По запросу
18
Screw, Self-Tapping art. 1623-929
По запросу
19
CLIP, TINERMAN -C07508-8A-4 art. 0423-060
По запросу
20
Винт-саморез Arctic Cat art. 1623-129
По запросу
21
Plenum, Air Intake - Lower Front - w/Reflector (inc. 22) art. 5706-990
По запросу
22
Decal, Reflector - Amber art. 0621-989
По запросу
23
Foam, Intake art. 2670-260
По запросу
24
Plenum, Intake - Lower Rear (inc. 25) art. 5706-358
По запросу
25
Foil, Protective art. 6606-406
По запросу
26
Adapter, Boot art. 0617-624
По запросу
27
Boot art. 2670-328
По запросу
28
Clamp, Hose art. 0423-018
По запросу
