модель 2012 года
- Модель F 800
- Код модели F 800 SNO PRO ANNIVERSARY BLACK (S2012F8HANUSB)

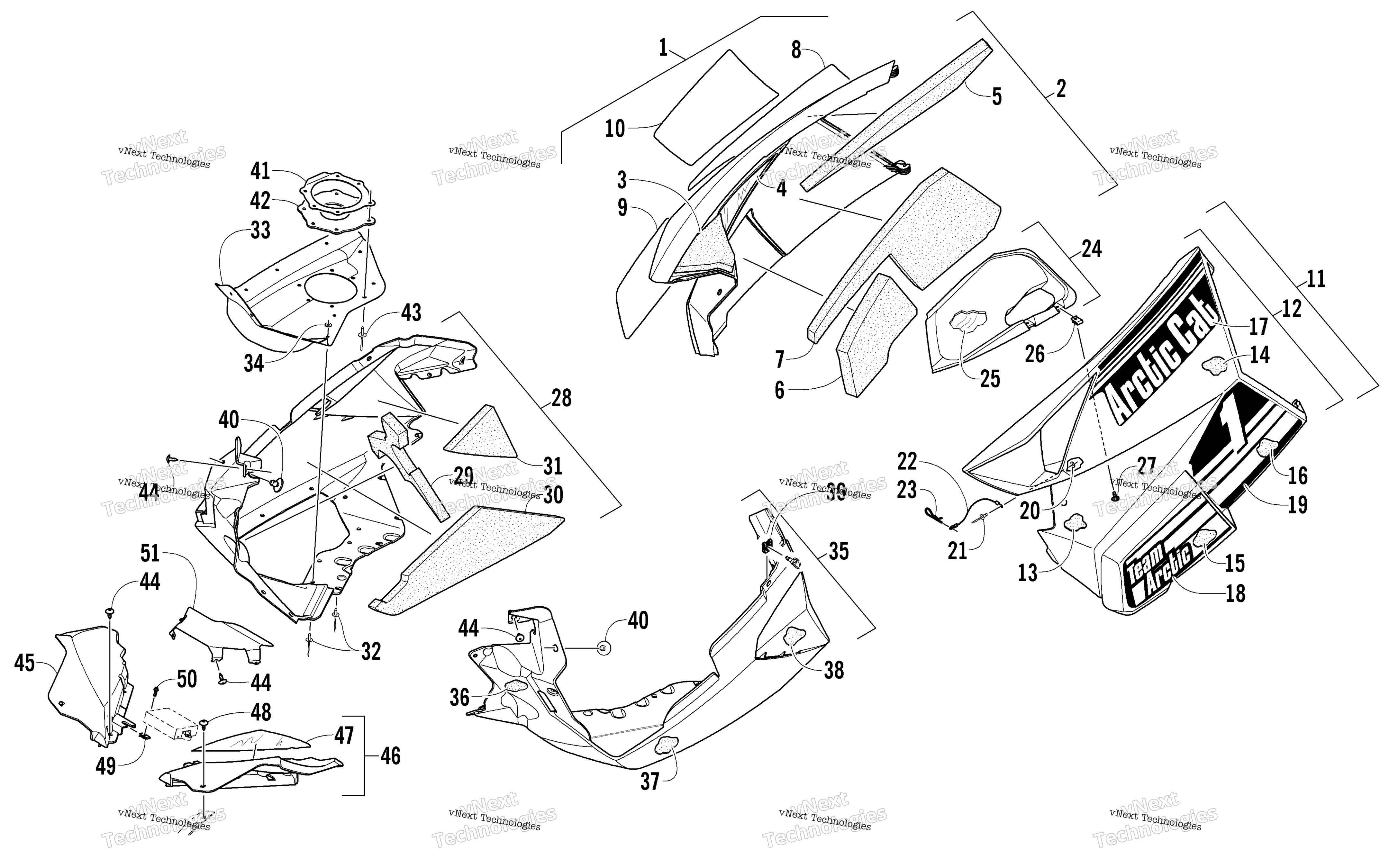

Схема Skid Plate и Side панель узла для F 800 SNO PRO ANNIVERSARY BLACK (S2012F8HANUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Right - w/Decals - Black (inc. 2-10) art. 3718-330
По запросу
2
Panel, Side - Right w/Foam - Black (inc. 3-7) art. 3718-180
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foam, Side Panel - Lower Rear - Right art. 0617-634
По запросу
8
Decal, Side Panel - Upper Front - Right art. 9611-604
По запросу
9
Decal, Side Panel - Lower Front - Right art. 9611-608
По запросу
10
Decal, Side Panel - Lower Rear - Right art. 9611-606
По запросу
11
Panel, Side - Left - w/Decals - Black (inc. 12-19) art. 3718-331
По запросу
12
Panel, Side w/o Decals - Left - Black (inc. 13-16) art. 4718-101
По запросу
13
Foam, Side Panel - Center Front - Left art. 0617-631
По запросу
14
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
15
Foam, Side Panel - Lower Front - Left art. 0617-633
По запросу
16
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
17
Decal, Side Panel - Upper Front - Left art. 9611-605
По запросу
18
Decal, Side Panel - Lower Front - Left art. 9611-609
По запросу
19
Decal, Side Panel - Lower Rear - Left art. 9611-607
По запросу
20
Washer art. 8050-127
По запросу
21
Rivet art. 8060-486
По запросу
22
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
23
Clip, Hairpin art. 0605-283
По запросу
24
Duct, Air - Clutch W/Foil (inc. 25) art. 1702-279
По запросу
25
Foil, Protective art. 6606-462
По запросу
26
Clip, U-Nut art. 1623-030
По запросу
27
Винт Arctic Cat art. 2623-164
от 368 ₽
28
Plate, Skid - Right - w/o Decals - Black (inc. 29-34) art. 3718-234
По запросу
29
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
30
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
31
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
32
Заклепка Arctic Cat art. 8061-708
от 168 ₽
33
Термозащитный дефлектор Arctic Cat art. 1712-722
от 18 743 ₽
34
Washer art. 0123-802
от 110 ₽
35
Plate, Skid - Left - w/o Decals - Black (inc. 36-38) art. 3718-235
По запросу
36
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
37
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
38
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
39
Клипса-гайка Arctic Cat art. 1623-748
от 788 ₽
40
Pin, Retaining art. 6606-592
По запросу
41
Plate, Exhaust Outlet art. 2612-685
По запросу
42
Seal, Exhaust Outlet art. 2612-554
По запросу
43
Клепка art. 8061-508
По запросу
44
Винт-саморез Arctic Cat art. 1623-129
По запросу
45
Fascia, Front - Right - Black art. 6606-342
По запросу
46
Fascia, Front - Left - Black (inc. 47) art. 3718-303
По запросу
47
Foil, Protective art. 6606-405
По запросу
48
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
49
Clip, U-Nut art. 0423-031
По запросу
50
Болт Arctic Cat art. 8408-620
от 190 ₽
51
Shield, Heat - EMC art. 0632-003
По запросу
