модель 2013 года
- Модель 500 Sno Pro
- Код модели SNO PRO 500 GREEN (S2013ACCPRUSG)

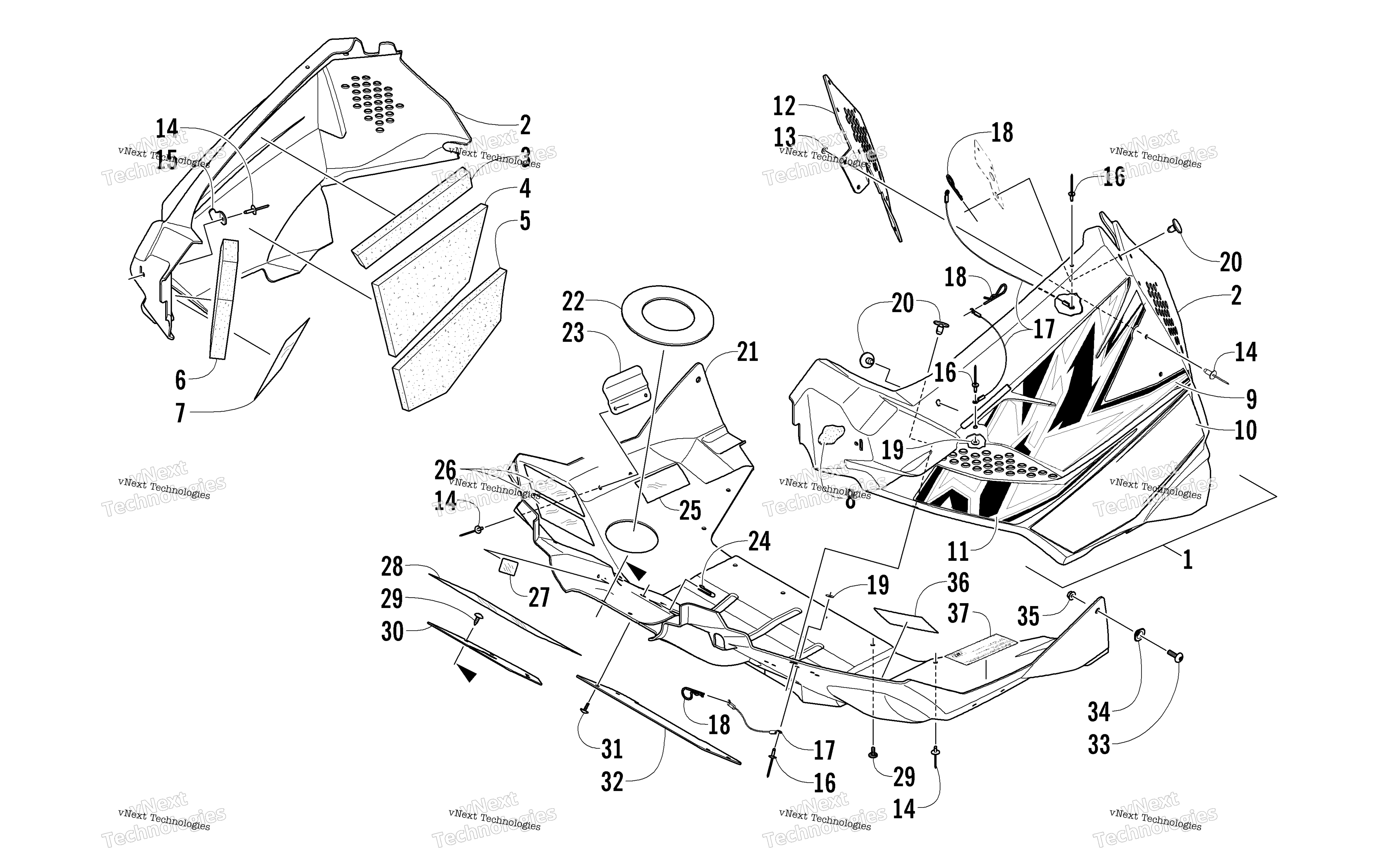

Схема Belly поддон узла для SNO PRO 500 GREEN (S2013ACCPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Left - w/Decals (inc. 2-6 and 8-11) art. 3718-763
По запросу
1
Panel, Side - Right - w/Decals (inc. 2-7 and 9-11) art. 3718-762
По запросу
2
Panel, Side - Left - w/o Decals (inc. 3-6 and 8) art. 3718-177
По запросу
2
Panel, Side - Right - w/o Decals (inc. 3-7) art. 3718-176
По запросу
3
Foam, Side Panel - Upper Rear - Right art. 0617-574
По запросу
3
Foam, Side Panel - Upper Rear - Left art. 0617-575
По запросу
4
Foam, Side Panel - Center Rear - Right art. 0617-620
По запросу
4
Foam, Side Panel - Center Rear - Left art. 0617-621
По запросу
5
Foam, Side Panel - Lower Rear - Right art. 0617-622
По запросу
5
Foam, Side Panel - Lower Rear - Left art. 0617-623
По запросу
6
Foam, Side Panel - Upper Forward - Right art. 0617-590
По запросу
6
Foam, Side Panel - Upper Forward - Left art. 0617-591
По запросу
7
Foil, Protective art. 2606-561
По запросу
8
Foam, Side Panel - Lower Forward - Left art. 0617-593
По запросу
9
Decal, Panel - Upper Left art. 0621-151
По запросу
9
Decal, Panel - Upper Right art. 0621-150
По запросу
10
Decal, Panel - Lower Left art. 0621-153
По запросу
10
Decal, Panel - Lower Right art. 0621-152
По запросу
11
Decal, Panel - Forward Left art. 0621-155
По запросу
11
Decal, Panel - Forward Right art. 0621-154
По запросу
12
Panel, Reinforcement art. 6606-047
По запросу
13
Washer art. 0123-802
от 110 ₽
14
Заклепка Arctic Cat art. 8061-708
от 168 ₽
15
Hold-Down, Hood - Right art. 2606-096
По запросу
15
Bracket, Hold-Down - Left art. 1606-441
По запросу
16
Rivet art. 8060-486
По запросу
17
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
18
Clip, Hairpin art. 0605-283
По запросу
19
Washer art. 8050-127
По запросу
20
Pin, Retaining art. 6606-592
По запросу
21
Belly Pan art. 6606-294
По запросу
22
Seal, Exhaust Outlet art. 2612-507
По запросу
23
Bracket, Latch - Belt Guard art. 0607-892
По запросу
24
Clip, U-Nut art. 1623-030
По запросу
25
Foil, Protective art. 2606-558
По запросу
26
Foil, Protective art. 2606-580
По запросу
27
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
28
Термоотражающая наклейка 3"х6" Arctic Cat art. 2606-556
от 368 ₽
29
Винт-саморез Arctic Cat art. 1623-129
По запросу
30
Panel, Close-Off art. 5606-954
По запросу
31
Винт Arctic Cat art. 2623-164
от 368 ₽
32
Cover, Access art. 5606-872
По запросу
33
SCREW,MACH-TSTRH M6X1.0X35 Z&BLK art. 8477-635
По запросу
34
Spacer art. 0623-870
По запросу
35
Гайка Arctic Cat art. 8427-602
от 116 ₽
36
Decal, Warning - Belt Guard art. 1611-565
По запросу
37
Decal, Clutching art. 0621-339
По запросу
