модель 2013 года
- Модель 500 Sno Pro
- Код модели SNO PRO 500 GREEN (S2013ACCPRUSG)

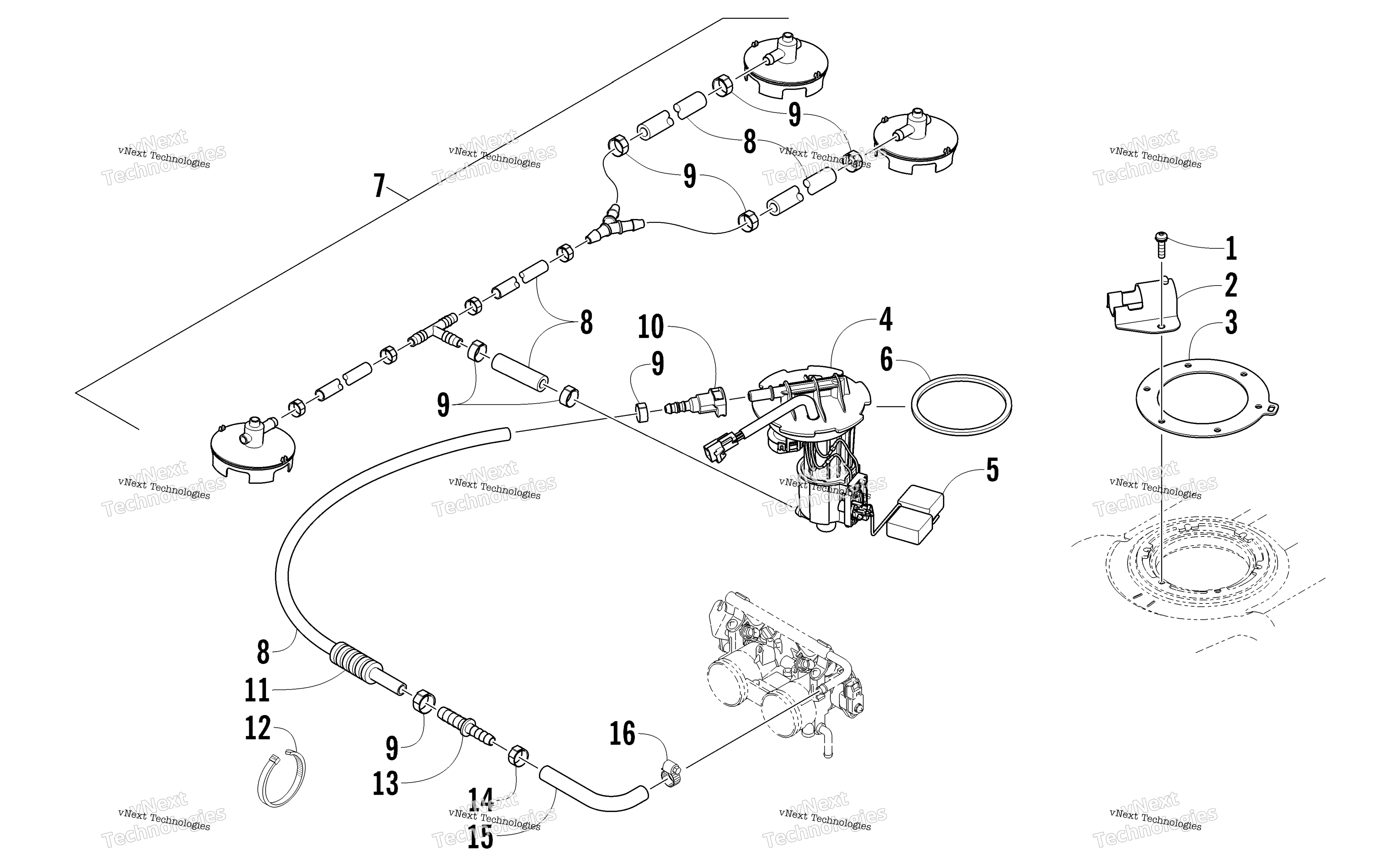

Схема топливной системы Pump Assembly для SNO PRO 500 GREEN (S2013ACCPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Self-Tapping art. 0423-898
По запросу
2
Guard, Fitting - Fuel Pump art. 6606-176
По запросу
3
Plate, Retaining - Fuel Pump art. 2670-042
По запросу
4
Pump, Fuel - Assembly (inc. 5) art. 2670-131
По запросу
5
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
6
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
7
Pickup, Fuel - Assembly (inc. 8 and seven No. 9) art. 2670-205
от 1 464 ₽
Аналог
1 464 ₽
Требуется 1 шт.
8
Hose, Fuel - 10 ft art. 0610-971
По запросу
9
Clamp, Hose art. 0610-563
По запросу
10
Fitting, Quick-Connect art. 2670-141
По запросу
11
Loom, 5/8" Non-Slit - 5 ft art. 1619-349
По запросу
12
Зажим Arctic Cat art. 0123-788
По запросу
13
Fitting, Adapter art. 1623-832
По запросу
14
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
15
Hose, Gasline art. 0610-818
По запросу
16
Clamp, Hose art. 0623-373
По запросу
