модель 2013 года
- Модель 500 Sno Pro
- Код модели SNO PRO 500 GREEN (S2013ACCPRUSG)

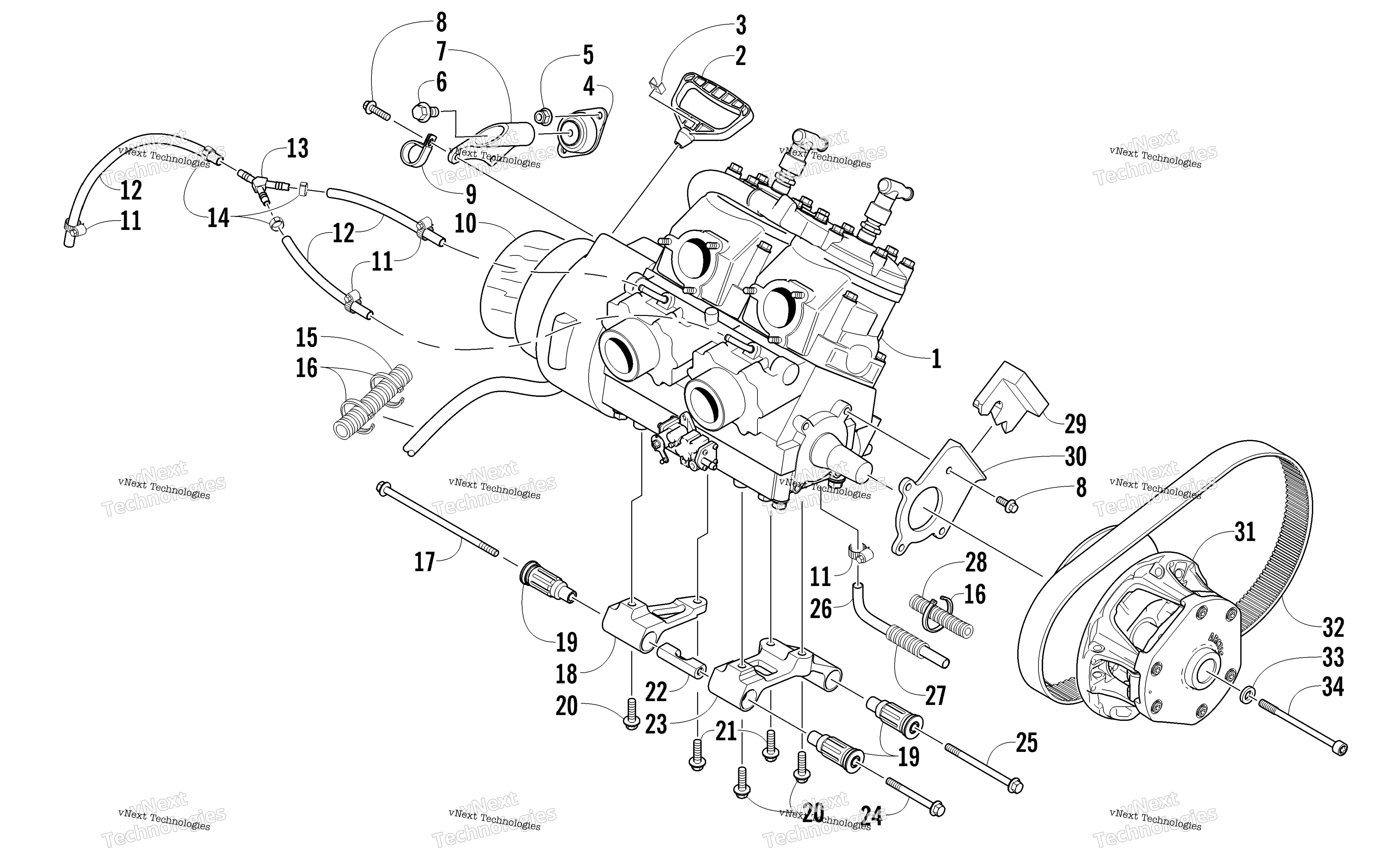

Схема двигателя And Related Parts для SNO PRO 500 GREEN (S2013ACCPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, AX50L9 w/o EFI Components art. 0762-582
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Mount, Engine art. 0608-496
По запросу
5
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
6
Screw, Cap art. 8408-020
По запросу
7
Bracket, Engine Mounting - Right art. 0708-562
По запросу
8
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
9
Хомут патрубка охлаждения Arctic Cat art. 0423-594
По запросу
10
Foil, Protective art. 1670-328
По запросу
11
Clamp, Hose art. 0623-373
По запросу
12
Hose, Water-10 FT {0619-124} art. 0610-076
По запросу
13
Y-Fitting art. 1670-596
По запросу
14
CLAMP, HOSE-14.5MM TO 17.0MM art. 0610-581
По запросу
15
Conduit (3/4 in. ID) - 6 in. art. 0619-994
По запросу
16
Зажим Arctic Cat art. 0123-788
По запросу
17
Screw, Cap art. 1623-730
По запросу
18
Bracket, Engine Mounting - Right Front art. 0708-570
По запросу
19
Подушка двигателя Arctic Cat art. 0801-091
от 1 520 ₽
20
Болт рычага М10х1,25х90 Arctic Cat art. 8408-090
По запросу
21
Screw, Cap art. 8409-031
По запросу
22
Spacer, Engine Mount art. 0608-592
По запросу
23
Bracket, Engine Mounting - Left Front (inc. one No. 19) art. 0708-571
По запросу
24
Болт Arctic Cat art. 8409-000
от 310 ₽
25
SCREW,CAP-HFH M10-1.25X145 CL10.9 art. 1623-729
По запросу
26
Hose, Coolant art. 0610-699
По запросу
27
Conduit, Flexible - 5 ft art. 0619-776
По запросу
28
Conduit, Flexible - 4 in. art. 0619-619
По запросу
29
Bumper, Torque art. 0608-600
По запросу
30
Bracket, Engine Mounting - Left art. 0708-580
По запросу
31
Ведущий вариатор Arctic Cat art. 0746-435
от 29 000 ₽
32
Ремень вариатора Arctic Cat art. 0627-047
По запросу
33
Шайба вариатора Arctic Cat art. 1623-649
от 578 ₽
34
Болт ведущего вариатора M12X1.25X157 Arctic Cat art. 1623-792
от 3 675 ₽
