модель 2013 года
- Модель F 1100
- Код модели F 1100 LXR BLACK (S2013F1NLXUSB)

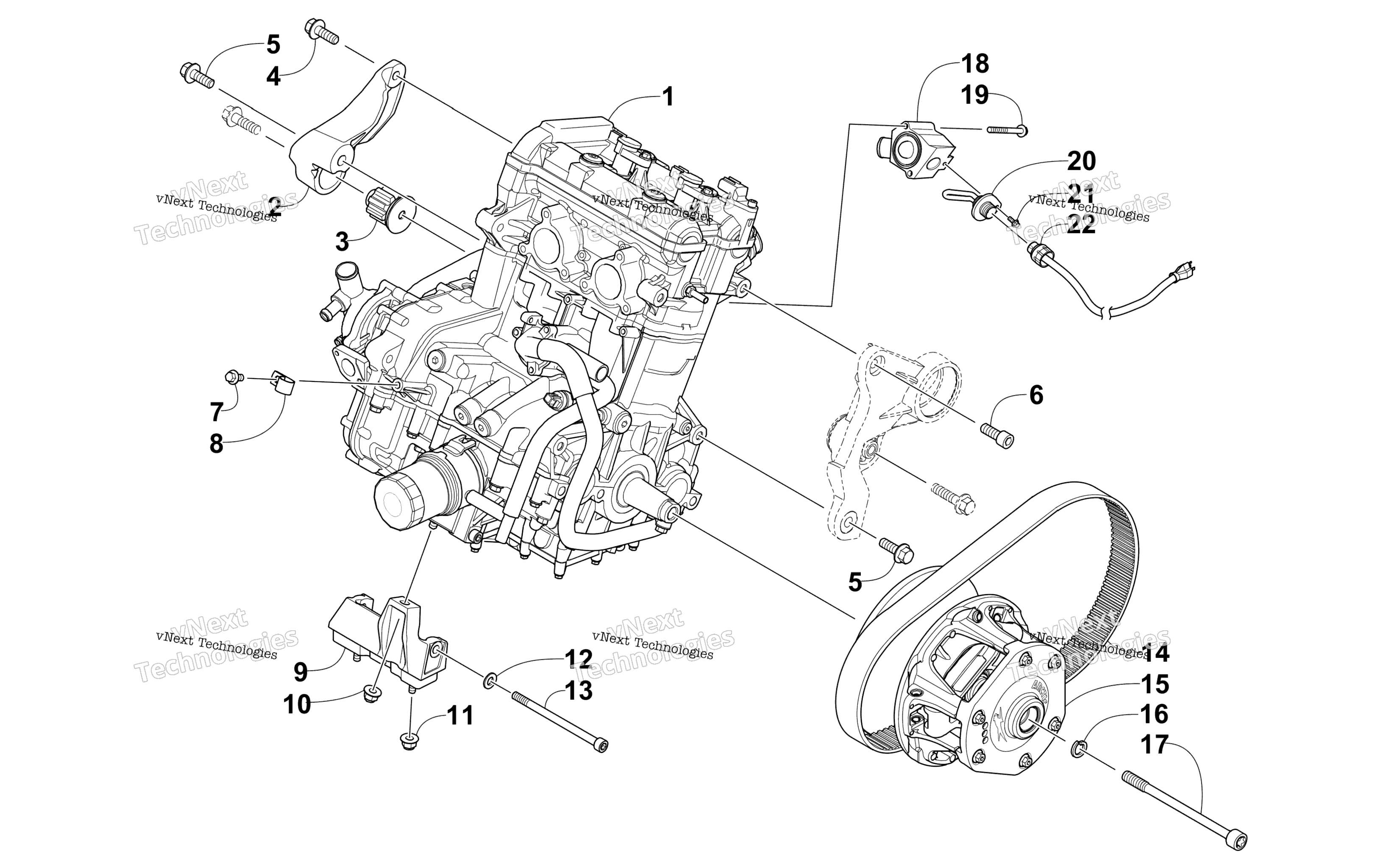

Схема двигателя And Related Parts для F 1100 LXR BLACK (S2013F1NLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, AA11L5 art. 0762-583
По запросу
2
Bracket, Engine Mounting - Right Rear (inc. 3) art. 0708-574
По запросу
3
Mount, Engine art. 0608-654
По запросу
4
Screw, Cap art. 8413-036
По запросу
5
Screw, Cap art. 8413-241
По запросу
6
Screw, Cap art. 1623-985
По запросу
7
Болт Arctic Cat art. 8408-816
от 110 ₽
8
Clamp, Routing art. 1623-080
По запросу
9
Mount, Engine - Front art. 0608-619
По запросу
10
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 1 шт.
Подписаться
11
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
12
Washer art. 8450-157
По запросу
13
Screw, Cap art. 1623-925
По запросу
14
Ремень вариатора Arctic Cat art. 0627-081
По запросу
15
Ведущий вариатор Arctic Cat art. 0746-435
от 29 000 ₽
16
Шайба вариатора Arctic Cat art. 1623-649
от 578 ₽
17
Bolt, Clutch art. 1623-620
По запросу
18
ADAPTER,HEATER ELEMENT Optional art. 0609-928
По запросу
19
SCREW,CAP-HFH M6X1.0X50 CL8.8 Z&Y Optional art. 8408-650
По запросу
20
ELEMENT,HEATING-110V Optional art. 0609-927
По запросу
21
Screw, Cap Optional art. 8408-617
По запросу
22
CORD,ENGINE HEATER W/DECAL Optional art. 0709-082
По запросу
