модель 2013 года
- Модель F 1100
- Код модели F 1100 LXR BLACK (S2013F1NLXUSB)

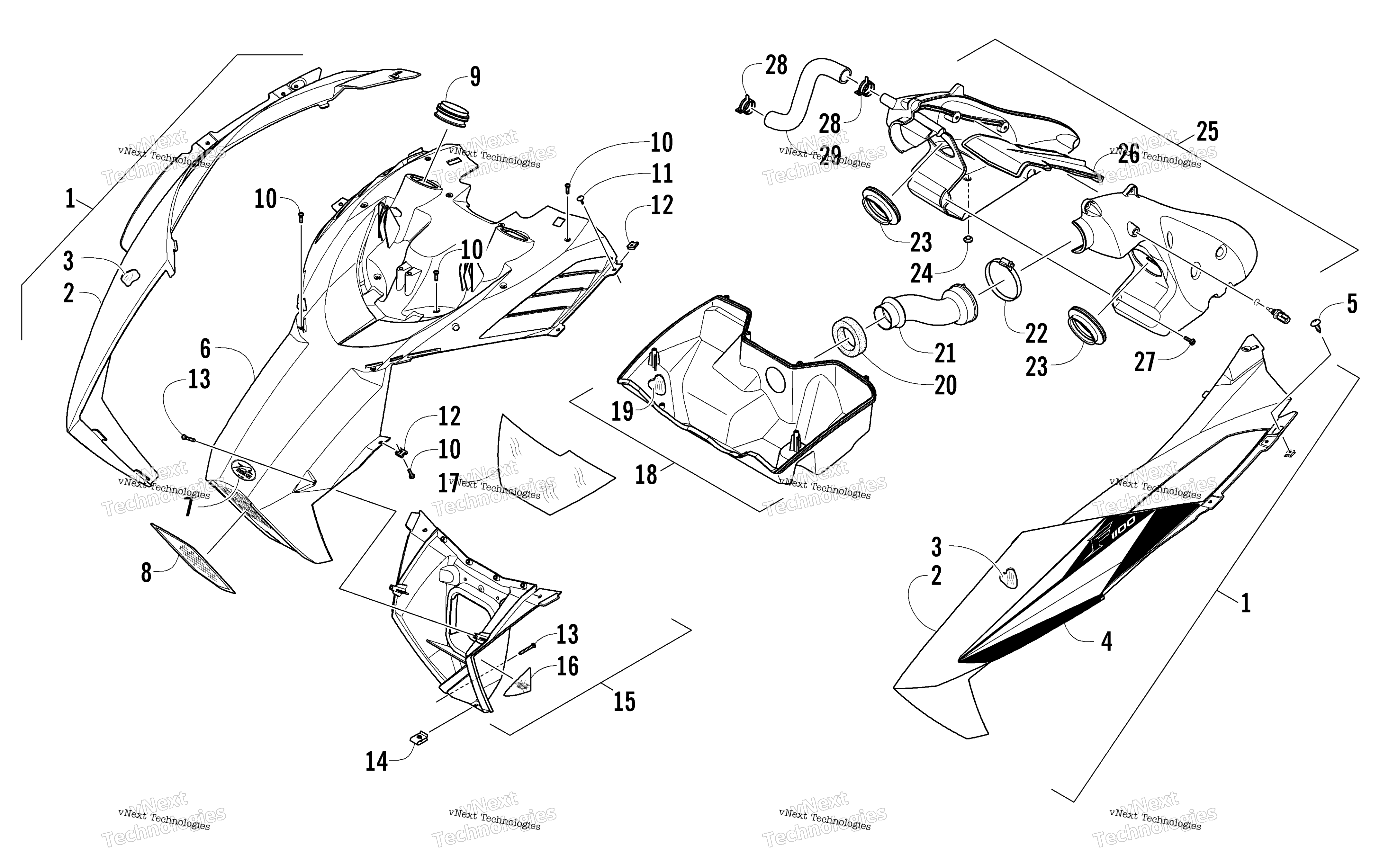

Схема капота And Air Intake Assembly для F 1100 LXR BLACK (S2013F1NLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Left - Black (inc. 2-4) art. 3718-569
По запросу
1
Hood w/Decals - Right - Black (inc. 2-4) art. 3718-568
По запросу
2
Hood w/Foil - Right - Black (inc. 3) art. 3718-486
По запросу
2
Hood w/o Decals - Left - Black (inc. 3) art. 3718-313
По запросу
3
Foil, Protective - Right art. 6606-420
По запросу
3
Foil, Protective - Left art. 6606-415
По запросу
4
Decal, Hood - Forward Left art. 9611-965
По запросу
4
Decal, Hood - Forward Right art. 9611-964
По запросу
5
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
6
Plenum, Intake - Upper art. 6606-383
По запросу
7
Decal, "Arctic Cat" art. 9611-751
По запросу
8
Screen, Vent art. 0608-696
По запросу
9
Seal art. 6606-386
По запросу
10
Screw, Self-Tapping art. 1623-933
По запросу
11
Винт Arctic Cat art. 2623-164
от 368 ₽
12
Nut, U art. 1623-939
По запросу
13
Screw, Self-Tapping art. 1623-929
По запросу
14
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
15
Plenum, Air Intake - Lower Front - w/Reflector (inc. 16) art. 5706-990
По запросу
16
Decal, Reflector - Amber art. 0621-989
По запросу
17
Foil, Protective art. 6606-421
По запросу
18
Plenum, Intake - Lower Rear (inc. 19) art. 5706-372
По запросу
19
Foil, Protective art. 6606-419
По запросу
20
Seal art. 0617-644
По запросу
21
Duct, Intake art. 2670-164
По запросу
22
Clamp, Hose art. 0423-018
По запросу
23
Boot, Throttle Body art. 2670-161
По запросу
24
BUMPER,SEAT art. 0406-877
По запросу
25
Silencer, Air - Assembly (inc. 26-27) art. 2670-160
По запросу
26
Baffle, Air Silencer art. 2670-183
По запросу
27
Винт болт сухаря ведомого вариатора Arctic Cat art. 1623-251
от 116 ₽
28
Clamp, Hose art. 1623-291
По запросу
29
Hose, Breather art. 0610-852
По запросу
