модель 2013 года
- Модель F 1100
- Код модели F 1100 LXR BLACK (S2013F1NLXUSB)

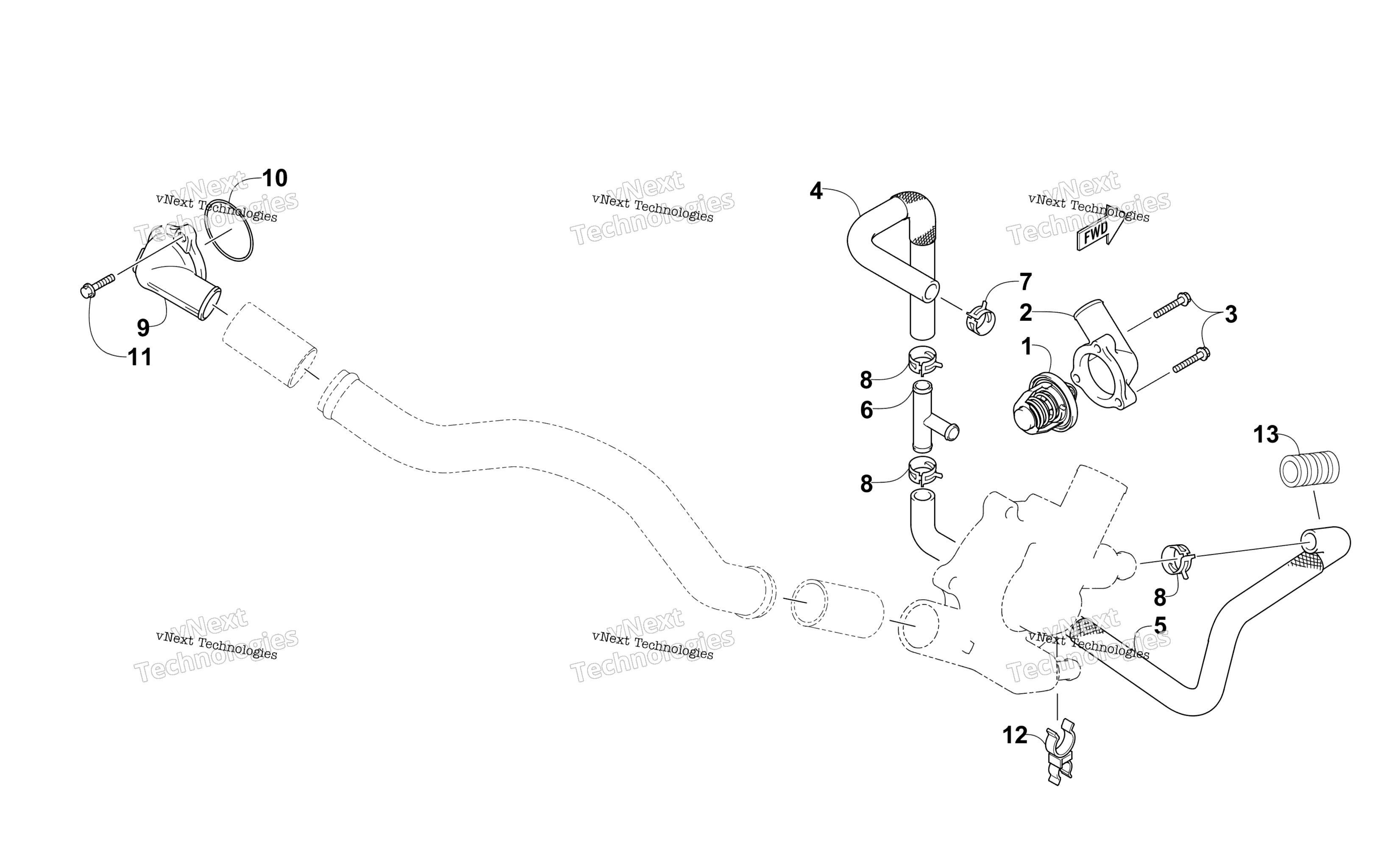

Схема системы охлаждения Hose Assembly для F 1100 LXR BLACK (S2013F1NLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Термостат Arctic Cat art. 3007-182
По запросу
2
Cap, Thermostat (U.S.) art. 3003-924
По запросу
3
Screw, Cap art. 3007-369
По запросу
4
Hose, Bypass - No. 1 art. 3007-184
По запросу
5
Hose, Bypass - No. 2 art. 3007-514
По запросу
6
Fitting, Hose art. 3007-187
По запросу
7
Clamp, Hose - No. 1 art. 3007-188
По запросу
8
Clip art. 3008-488
По запросу
9
Fitting, Hose art. 3007-190
По запросу
10
O-Ring art. 3007-191
По запросу
11
Bolt, Water Inlet Connector art. 3007-515
По запросу
12
Clip, Retaining art. 3007-516
По запросу
13
Conduit, Flexible - 3 ft art. 0716-908
По запросу
