модель 2013 года
- Модель XF 1100 Turbo
- Код модели XF 1100 TURBO SNO PRO HIGH COUNTRY LTD WHITE (S2013XFNHCUSW)

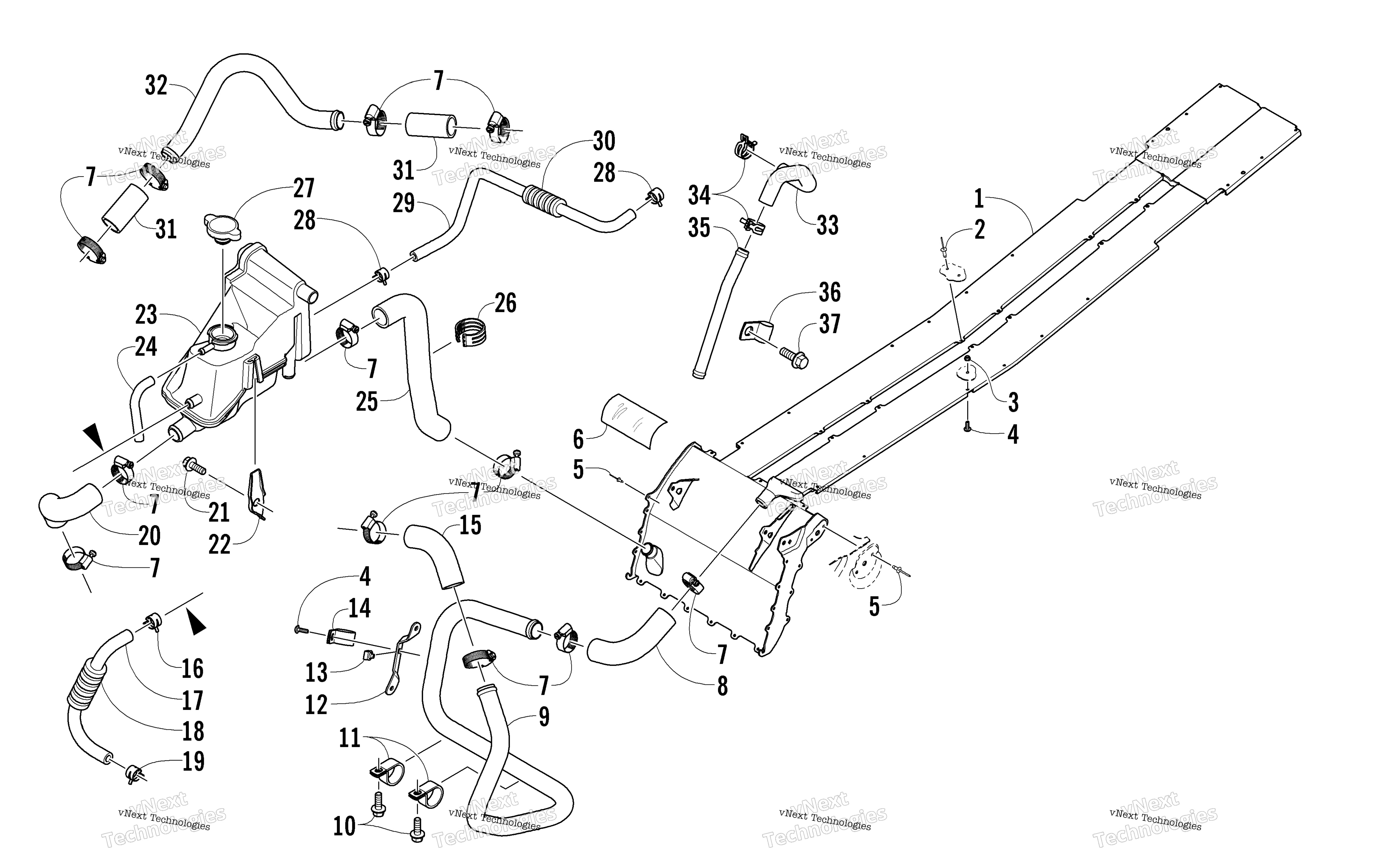

Схема системы охлаждения Assembly для XF 1100 TURBO SNO PRO HIGH COUNTRY LTD WHITE (S2013XFNHCUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat art. 0713-079
По запросу
2
Rivet art. 8060-682
По запросу
3
Nut, Lock art. 8422-502
По запросу
4
Screw, Machine art. 8476-516
По запросу
5
Заклепка Arctic Cat art. 8060-686
от 116 ₽
6
Foil, Protective art. 0619-206
По запросу
7
Clamp, Hose art. 1623-230
По запросу
8
Hose, Coolant - Coolant Tube/Heat Exchanger art. 0610-866
По запросу
9
Tube, Coolant - Engine/Heat Exchanger art. 0613-050
По запросу
10
Screw, Cap art. 8409-017
По запросу
11
Clamp, Routing art. 1623-916
По запросу
12
Bracket, Mounting - Coolant Tube art. 0608-668
По запросу
13
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
14
Clamp, Tube-1" art. 0423-044
По запросу
15
Hose, Coolant - Thermostat/Coolant Tube art. 0610-865
По запросу
16
Clamp, Hose art. 1623-973
По запросу
17
Hose, Coolant art. 0610-845
По запросу
18
Conduit, High Temp art. 1619-356
По запросу
19
Хомут пружинный Arctic Cat art. 1623-281
от 250 ₽
20
Hose, Coolant - Engine/Coolant-Oil Separator Tank art. 0610-849
По запросу
21
Screw, Cap art. 8408-026
По запросу
22
Bracket, Mounting - Coolant-Oil Separator Tank art. 0613-048
По запросу
23
Tank, Coolant-Oil Separator - Assembly art. 0613-070
По запросу
24
Hose, Vent art. 0613-120
По запросу
25
Hose, Coolant - Heat Exchanger/Coolant-Oil Separator Tank art. 0610-842
По запросу
26
Tie, Cable - Triple art. 0623-540
По запросу
27
Cap art. 2606-284
По запросу
28
Хомут Arctic Cat art. 1623-278
от 263 ₽
29
Hose, Coolant - Coolant-Oil Separator Tank/Throttle Body art. 0610-841
По запросу
30
Conduit, Flexible - 5 ft art. 0619-776
По запросу
31
Hose art. 0610-840
По запросу
32
Tube, Coolant - Cylinder Head/Pump art. 0613-049
По запросу
33
Hose, Coolant art. 0610-867
По запросу
34
Clamp, Hose art. 1623-285
По запросу
35
Tube, Coolant art. 0613-051
По запросу
36
Clamp, Routing art. 1623-990
По запросу
37
Screw, Cap art. 3007-825
По запросу
