модель 2013 года
- Модель XF 1100 Turbo
- Код модели XF 1100 TURBO SNO PRO HIGH COUNTRY LTD WHITE (S2013XFNHCUSW)

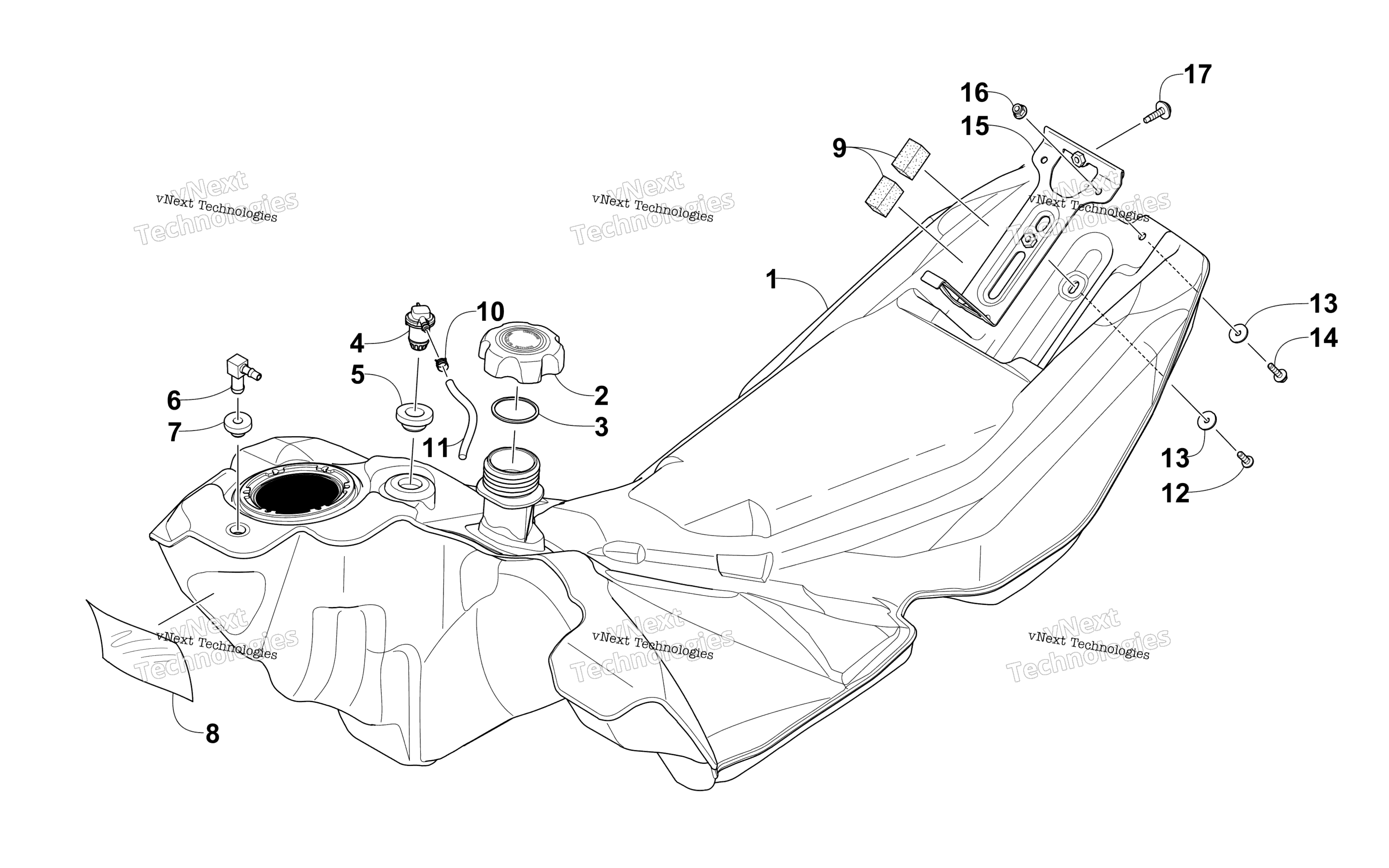

Схема узла топливного бака для XF 1100 TURBO SNO PRO HIGH COUNTRY LTD WHITE (S2013XFNHCUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 2-7) art. 1770-016
По запросу
2
Cap, Gas Tank - Assembly (inc. 3) art. 2670-048
По запросу
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Клапан бензобака Arctic Cat art. 1670-787
от 4 694 ₽
5
Grommet art. 1670-822
По запросу
6
Fitting, Elbow art. 2670-363
от 3 371 ₽
7
Втулка резиновая Arctic Cat art. 2670-364
от 987 ₽
8
Foil, Protective art. 0619-206
По запросу
9
Pad, Foam art. 0617-667
По запросу
10
Clamp, Hose art. 1623-233
По запросу
11
Hose - 100 ft art. 6101-001
По запросу
11
Hose - 50 ft art. 6101-009
По запросу
12
Винт Arctic Cat art. 8468-616
от 116 ₽
13
Washer art. 8050-223
По запросу
14
Screw, Cap art. 8410-620
По запросу
15
Bracket, Hold-Down art. 5706-098
По запросу
16
Гайка Arctic Cat art. 8427-602
от 116 ₽
17
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
Другие схемы модели
Узел топливного бака
