модель 2013 года
- Модель XF 1100 Turbo
- Код модели XF 1100 TURBO SNO PRO HIGH COUNTRY LTD WHITE (S2013XFNHCUSW)

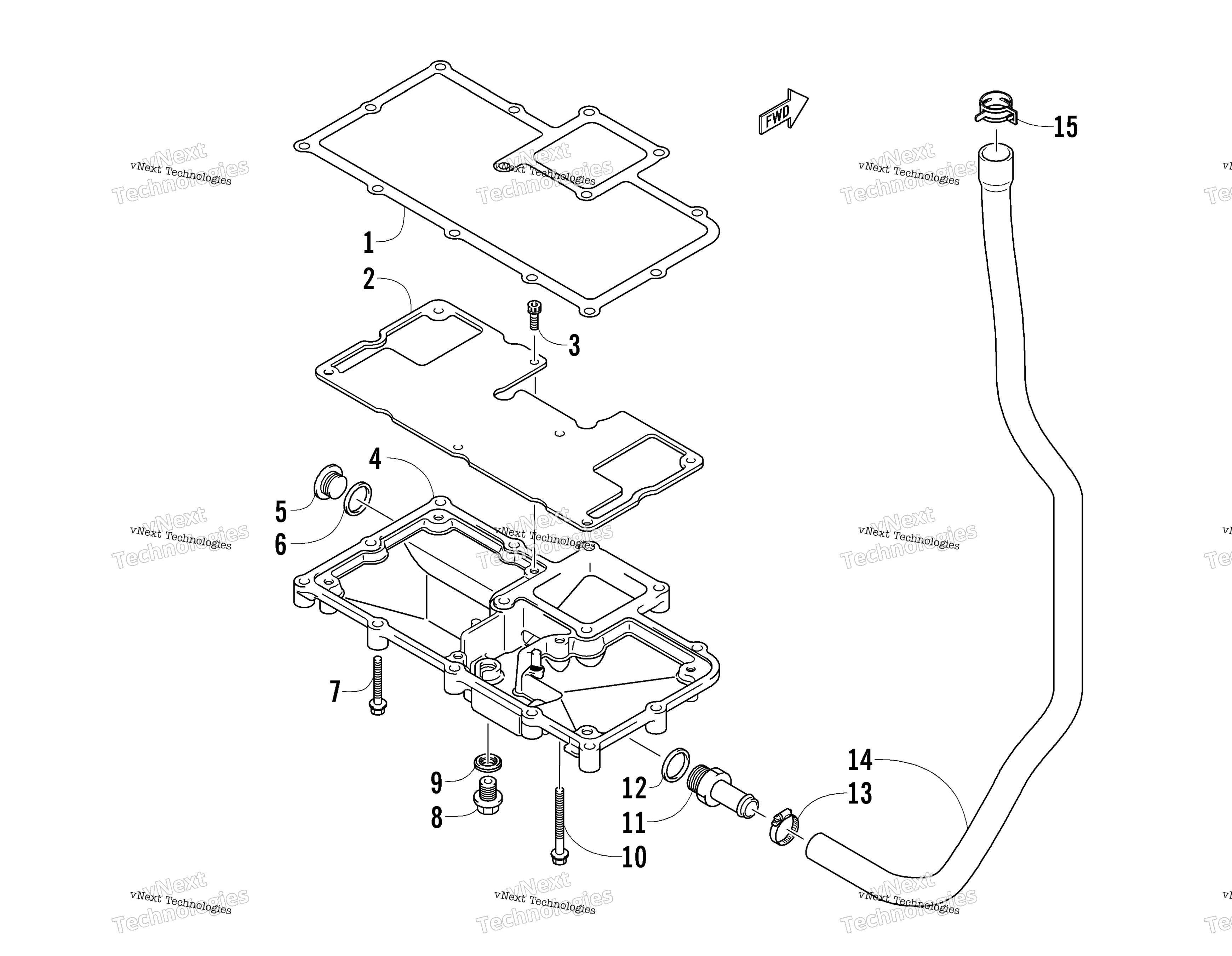

Схема масляный поддон узла для XF 1100 TURBO SNO PRO HIGH COUNTRY LTD WHITE (S2013XFNHCUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Прокладка масляного поддона Arctic Cat art. 3007-099
По запросу
2
Plate, Oil Pan art. 3007-102
По запросу
3
Screw, Cap art. 3007-092
По запросу
4
Pan, Oil art. 3007-100
По запросу
5
Plug, Drain art. 3007-501
По запросу
6
GASKET, OIL LAMP SWITCH art. 3402-556
По запросу
7
Bolt, Oil Pan art. 3007-504
По запросу
8
Пробка сливная Arctic Cat art. 3007-101
от 473 ₽
9
Прокладка сливного болта Arctic Cat art. 3402-011
от 473 ₽
10
Bolt, Oil Pan art. 3007-505
По запросу
11
Fitting art. 3007-093
По запросу
12
GASKET, M16X22X2 art. 3402-013
По запросу
13
Clamp, Hose art. 3007-856
По запросу
14
Hose, Breather Tank Oil Return art. 3007-507
По запросу
15
Clamp, Hose art. 1623-285
По запросу
