модель 2015 года
- Модель ZR 8000
- Код модели ZR 8000 SNO PRO LTD EL TIGRE ES GREEN (S2015ZRHEEUSG)

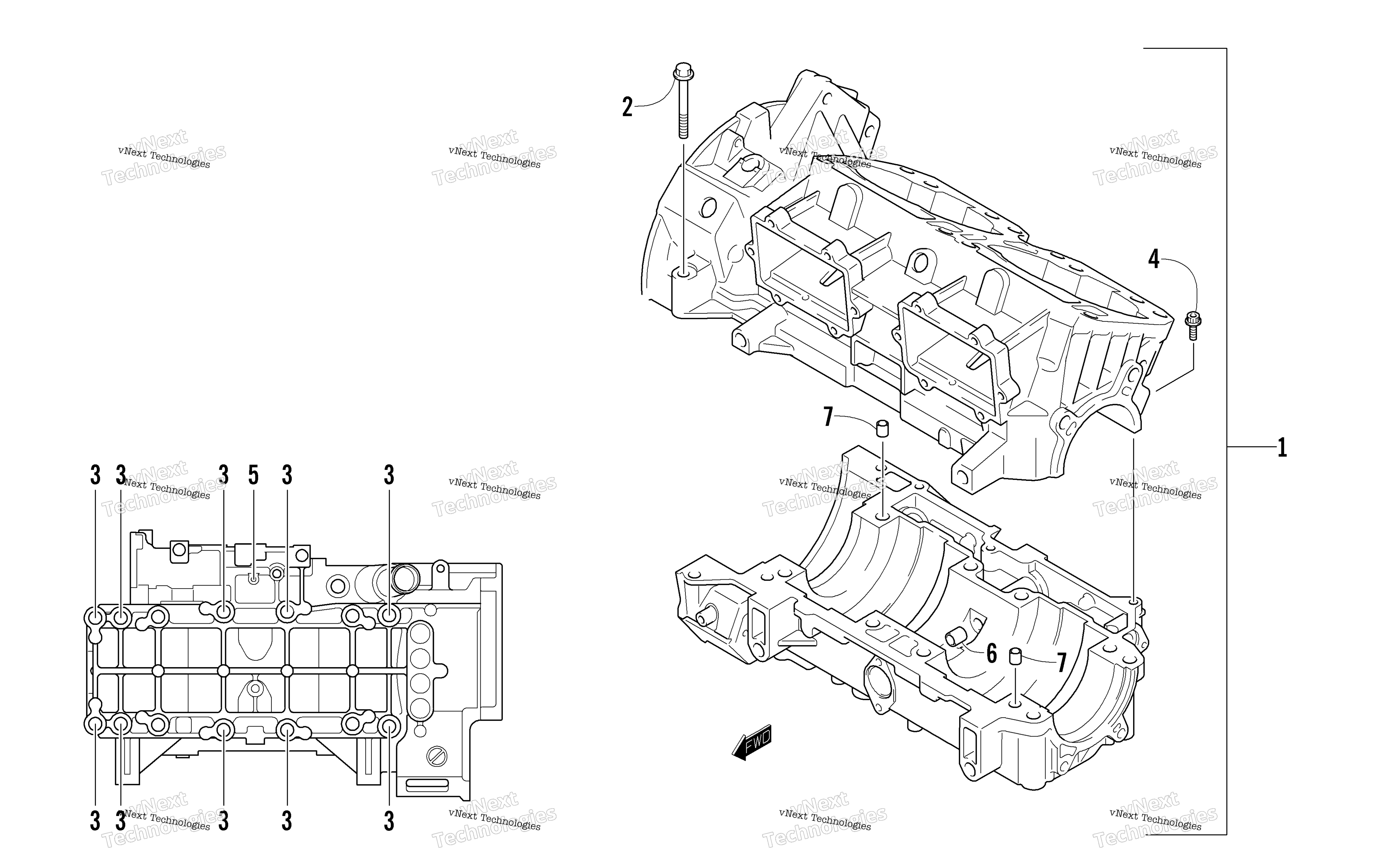

Схема картера Assembly для ZR 8000 SNO PRO LTD EL TIGRE ES GREEN (S2015ZRHEEUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Gasket Set art. 5639-520
По запросу
1
Crankcase (inc. 2-7) art. 3007-876
По запросу
2
Screw, Cap art. 3006-538
По запросу
3
Screw, Cap art. 3006-488
По запросу
4
Screw, Cap art. 3007-445
По запросу
5
Screw, Cap art. 3007-527
По запросу
6
Втулка вала масляного насоса Arctic Cat art. 3003-647
По запросу
7
Pin art. 3005-206
По запросу
Другие схемы модели
Картер Assembly
